NDT este prescurtarea de la Testare nedistructivă. După cum sugerează și numele, este o tehnică de inginerie care servește la inspectarea defectelor interne și de suprafață (de exemplu, fisuri, porozitate, incluziuni de zgură) ale unui obiect de testat (cum ar fi o supapă, o conductă sau o sudură) fără a-l deteriora sau distruge.
Se compară o supapă cu o „scanare CT” sau „ultrasunete”. În același mod în care un medic poate diagnostica organele interne fără a efectua o intervenție chirurgicală asupra unui pacient. NDT poate verifica defectele adânc în interiorul materialului supapei fără a o tăia.
De ce este NDT semnificativă pentruSupape?
În testarea supapelor, testul de rezistență a carcasei și testul de etanșare a scaunului confirmă dacă funcțiile supapei sunt cele necesare. NDT, pe de altă parte, validează „sănătatea materială” a supapei. Un material al corpului supapei care conține mici fisuri interne sau porozitate este expus riscului de rupere bruscă în urma expunerii îndelungate la presiune înaltă, temperatură ridicată sau medii corozive, provocând un accident grav. În consecință, NDT este folosit în principal pentru a inspecta piese turnate brute, forjate și suduri finite. Acesta servește drept cea mai importantă siguranță pentru garantarea siguranței și fiabilității supapelor.

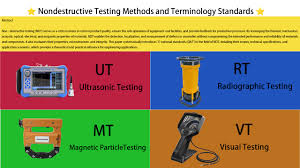

Cele mai populare metode NDT din industria supapelor
| Numele metodei |
Abreviere |
Principiul de lucru |
Principalele defecte detectabile |
Aplicații comune ale supapelor |
| Testare radiografică |
RT |
Razele X sau razele gamma pătrund în componentă și înregistrează o imagine pe film, unde defectele interne se manifestă ca contraste de densitate. |
Defecte interne: porozitate, incluziuni de zgură, cavități de contracție, fisuri. |
Examinarea integrității interne a pieselor turnate ale corpului supapelor, precum și a sudurilor pe supape și conducte. |
| Testare cu ultrasunete |
UT |
Utilizează unde sonore de înaltă frecvență care sunt trimise în componentă. Analizând undele care revin, se pot analiza poziția și dimensiunile oricăror defecte. |
Defecte interne: fisuri, laminari, lipsa de fuziune. Mai sensibil la defectele plane (cum ar fi fisurile) decât RT. |
Verificarea grosimii peretelui și a fisurilor interne ale corpurilor de supape și ale capacelor, cu accent deosebit pe supapele cu pereți groși. |
| Testarea particulelor magnetice |
MT |
Se aplică exclusiv substanțelor feromagnetice precum oțelul carbon. Piesa este magnetizată, iar defectele provoacă un câmp de scurgere care atrage particule magnetice, formând o indicație vizibilă. |
Defecte de suprafață și aproape de suprafață: fisuri, cusături, ture. |
Monitorizarea stării suprafeței supapelor pentru fisuri de stingere, fisuri de măcinare sau alte procese. |
| Testarea lichidului penetrat |
PT |
Un lichid foarte penetrant este aplicat pe suprafața componentei. Acțiunea capilară îl face să se scurgă în defectele conectate la suprafață. Ca rezultat, se folosește un dezvoltator pentru a extrage pătrunderea, dezvăluind defectul. |
Defecte de rupere la suprafață: fisuri, găuri, închideri la rece. |
Evaluarea suprafeței oțelului inoxidabil austenitic (nepotrivit pentru MT datorită naturii sale neferomagnetice), precum și supapelor din aliaj nemagnetice. |
