Supape cu gurăsunt componente de control al debitului utilizate pe scară largă în sistemele de conducte industriale, unde sunt necesare închidere fiabilă, pierderi minime de presiune și durată lungă de viață. Acest articol explică modul în care funcționează supapele cu poartă, modul în care designul lor structural afectează performanța și modul în care parametrii tehnici influențează deciziile de selecție. De asemenea, abordează întrebări frecvente ridicate de ingineri și profesioniști în achiziții, oferind o referință structurată, practică, aliniată cu utilizarea industrială din lumea reală și comportamentul de căutare.
O supapă cu poartă este o supapă cu mișcare liniară concepută în primul rând pentru serviciul de pornire/oprire, mai degrabă decât pentru reglarea debitului. Mecanismul de bază constă dintr-o poartă plată sau în formă de pană care se deplasează vertical între două scaune de supapă. Când este complet deschisă, poarta este complet retrasă din calea curgerii, permițând fluidului să treacă cu o rezistență minimă. Când este închisă, poarta coboară pentru a forma o etanșare etanșă împotriva scaunelor, oprind efectiv fluxul.
Acest principiu de proiectare face ca supapele cu gură să fie deosebit de potrivite pentru aplicații care necesită debit complet și funcționare rar. Spre deosebire de supapele de reglare, supapele cu bară minimizează turbulențele și eroziunea atunci când sunt complet deschise, ceea ce contribuie la o viață mai lungă a sistemului și la pierderi mai mici de energie.

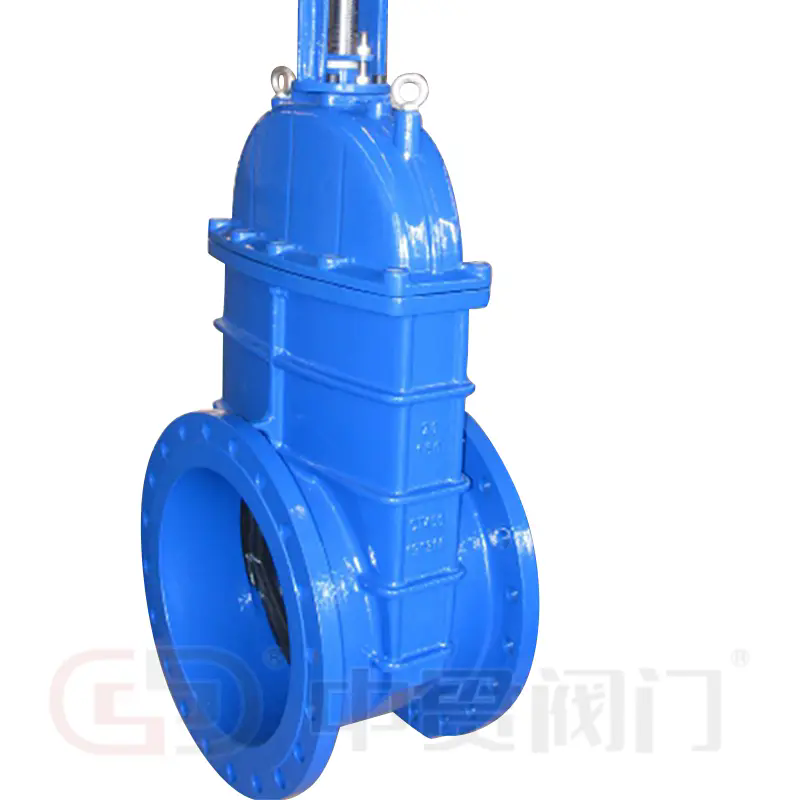

Dintr-o perspectivă structurală, configurațiile obișnuite ale supapelor cu poartă includ modele de tijă ascendentă și tijă care nu se ridică. Supapele cu tijă în sus oferă o confirmare vizuală a poziției supapei, în timp ce modelele de tijă care nu se ridică sunt preferate în instalațiile cu spațiu liber vertical limitat. Pe plan intern, supapele cu gură pot folosi pene solide, pene flexibile sau porți glisante paralele, fiecare selectată în funcție de presiune, temperatură și caracteristicile mediului.
Înțelegerea parametrilor tehnici este esențială pentru evaluarea adecvării supapei cu gură într-un sistem dat. Acești parametri influențează direct fiabilitatea etanșării, siguranța operațională și durabilitatea pe termen lung.
| Parametru | Descriere | Semnificație industrială |
|---|---|---|
| Diametrul nominal (DN) | Dimensiunea pasajului intern al supapei | Asigură compatibilitatea cu dimensiunile conductei și cerințele de debit |
| Presiune nominală (PN/Clasă) | Presiunea maximă de lucru admisă | Determină funcționarea sigură în condiții de presiune a sistemului |
| Materialul corpului | De obicei fontă, oțel carbon, oțel inoxidabil, oțel aliat | Definește rezistența la coroziune, rezistența și toleranța la temperatură |
| Materialul scaunului | Modele metal pe metal sau cu scaune moi | Afectează performanța de etanșare și rezistența la uzură |
| Temperatura de operare | Temperaturi minime și maxime admise | Asigură integritatea supapei în sistemele de temperatură ridicată sau criogenice |
| Încheiați conexiunea | Flanșat, filetat, sudat | Afectează metoda de instalare și accesibilitatea de întreținere |
Alinierea precisă a acestor parametri cu condițiile de proiectare a sistemului reduce riscul de defecțiune și optimizează costul ciclului de viață. În medii de înaltă presiune sau temperatură ridicată, selecția materialului și designul scaunului devin deosebit de critice.
Supapele cu gură sunt utilizate într-o gamă largă de industrii datorită structurii lor simple și a capacității de închidere de încredere. În sistemele de tratare a apei și de alimentare municipală, supapele cu poartă sunt instalate în mod obișnuit în liniile principale de distribuție unde este necesară o capacitate maximă de debit și pierderi reduse de sarcină.
În sectorul petrolului și gazelor, supapele cu șarță sunt aplicate în operațiunile din amonte, mijloc și aval. Capacitatea lor de a gestiona presiuni și temperaturi ridicate le face potrivite pentru conductele de țiței, unități de rafinare și unități de depozitare. Standardele industriale precum API și ASME guvernează adesea proiectarea și testarea acestora în aceste medii.
Instalațiile de generare a energiei electrice se bazează pe robinete de blocare în sistemele de alimentare cu apă a cazanelor, liniile de abur și circuitele de răcire. Aici, supapele de poartă cu scaun metalic sunt preferate pentru capacitatea lor de a rezista la cicluri termice și medii abrazive. Instalațiile de procesare chimică utilizează, de asemenea, supape cu șartă în care sunt necesare compatibilitate chimică și închidere etanșă.
În aceste industrii, cerința consecventă este izolarea fiabilă mai degrabă decât modularea debitului, întărind importanța poziționării corecte a supapelor și a practicilor de funcționare.
Selectarea unei supape cu deschidere începe cu o înțelegere clară a condițiilor de funcționare, inclusiv presiunea, temperatura, tipul de mediu și frecvența de acționare. Supraspecificarea crește costurile fără beneficii suplimentare, în timp ce subspecificarea introduce risc operațional.
Practicile de întreținere se concentrează pe inspecția periodică a filetelor tijei, a integrității garniturilor și a stării scaunului. Deoarece supapele de gunoi nu sunt proiectate pentru reglare, deschiderea parțială în timpul serviciului trebuie evitată pentru a preveni vibrațiile și deteriorarea scaunului.
Evaluarea performanței include adesea testarea hidrostatică, testarea scurgerilor scaunelor și inspecția dimensională în timpul punerii în funcțiune. Pe parcursul duratei de viață, monitorizarea cerințelor de cuplu și a performanței de etanșare oferă o indicație timpurie a uzurii sau a nealinierii.
Î: Cum diferă o supapă cu poartă de o supapă cu bilă în controlul debitului?
R: O supapă cu poartă folosește mișcarea liniară pentru a ridica sau a coborî o poartă, oferind debit complet când este deschisă și pierderi minime de presiune. O supapă cu bilă folosește mișcarea de rotație și este mai potrivită pentru funcționare rapidă, dar poate introduce o rezistență mai mare la curgere, în funcție de proiect.
Î: Cum ar trebui să fie instalată o supapă cu poartă pentru a asigura fiabilitatea pe termen lung?
R: Supapele de tip poartă trebuie instalate complet deschise sau complet închise în timpul funcționării sistemului, aliniate cu liniile centrale ale conductei și susținute pentru a evita stresul extern. Orientarea corectă a tijei și respectarea specificațiilor de cuplu sunt esențiale.
Î: Cât de des ar trebui întreținute supapele cu gură în sistemele industriale?
R: Frecvența întreținerii depinde de condițiile de funcționare, dar se recomandă inspecția periodică, în special în medii cu temperaturi ridicate sau corozive. Ciclismul de rutină ajută la prevenirea gripării tulpinii și a degradării împachetării.
Supapele cu gură rămân o componentă fundamentală în controlul fluidelor industriale datorită simplității lor structurale, capacității de debit complet și performanței de închidere fiabile. Când parametrii tehnici, condițiile de aplicare și practicile de întreținere sunt aliniate în mod corespunzător, supapele cu gură oferă o durată lungă de viață și o funcționare previzibilă.
Pe măsură ce standardele de producție evoluează și tehnologiile materialelor avansează, supapele cu gură continuă să se adapteze la mediile de operare din ce în ce mai solicitante.Valva Zhongguanse concentrează pe furnizarea de soluții cu robinete de gunoi concepute pentru a îndeplini standardele internaționale, abordând în același timp cerințele practice ale industriei.
Pentru detalii tehnice suplimentare, îndrumări pentru aplicații sau asistență specifică proiectului,contactaţi-nepentru a discuta despre modul în care produsele Zhongguan Valve pot fi integrate în sistemul dumneavoastră de conducte cu încredere și eficiență.
