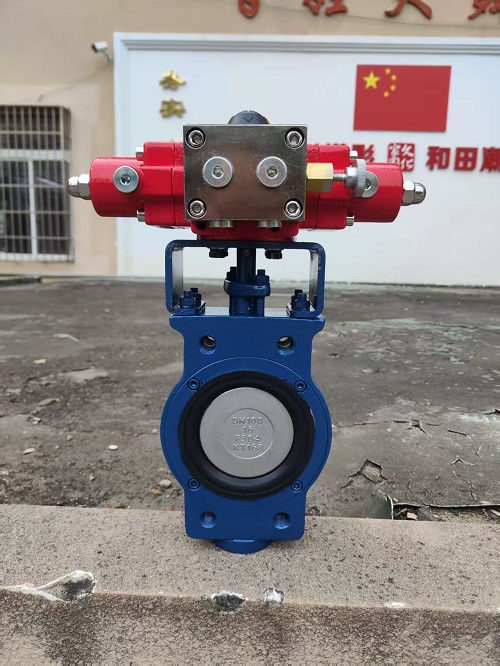

Construcția materialului și parametrii de inginerie ai supapei cu fluture excentric Semi Lug WCB CF8 sunt construite conform standardelor rigide din fabrică pentru a rezista la debite mari, medii abrazive și presiuni diferențiale.
Construcția din oțel turnat oferă integritate structurală ridicată, rezistență la tracțiune și rezistență la impact pentru solicitările grele ale conductelor.
Disc din oțel inoxidabil 304 turnat prin investiție, cu suprafețe de contact lustruite cu precizie pentru a rezista la coroziune, eroziunea mediului și degradarea scaunului.
Opțiuni de scaun elastomeric configurabile (EPDM, NBR, PTFE) care asigură deformare elastică pentru oprire repetabilă fără scurgeri, conform standardelor ANSI Clasa VI.
Operator de putere fluidă complet integrat, oferind timpi de răspuns rapid, modulare precisă și ieșire fiabilă de cuplu mare pentru bucle de control automatizate.
O supapă fluture concentrică are o tijă care trece direct prin centrul discului și al scaunului, rezultând o frecare continuă cauciuc-metal pe întreaga călătorie de 90 de grade. În schimb, designul cu decalaj dublu al supapei cu fluture excentric Semi Lug WCB CF8 poziționează axa tijei decalată atât față de centrul de etanșare a scaunului, cât și de linia centrală a țevii. La deschidere, discul se îndepărtează instantaneu de suprafața scaunului, minimizând frecarea, reducând cuplul de operare, evitând deformarea scaunului și prelungind semnificativ durata de viață a componentelor.
O supapă standard alunecă între două flanșe folosind șuruburi cu suport de aliniere zero în timpul întreținerii. O supapă cu ureche completă are găuri filetate pentru șuruburi care se întind pe întregul perimetru, permițând izolarea completă a capătului mort. Designul corpului cu semi-lug combină găurile filetate pentru urechi cu ghidaje deschise pentru șuruburi. Această arhitectură cu semi-lug permite șuruburi sigure pentru greutatea corporală mai mică și o aliniere mai rapidă, menținând în același timp supapa susținută pe o parte în timpul dezasamblarii parțiale a conductei în aval, ușurând munca de întreținere fără a îndepărta întregul ansamblu.
Oțelul carbon WCB oferă o rezistență mecanică excelentă și o reținere a presiunii pentru medii industriale neutre, necorozive sau ușor agresive, apă caldă, abur și hidrocarburi. Oțelul inoxidabil CF8 (304) conține 18% crom și 8% nichel, făcându-l foarte rezistent la atacul chimic, oxidare, fluide organice și umiditate. Combinarea unui corp exterior WCB cu un disc umed CF8 optimizează eficiența costurilor, asigurând în același timp rezistență ridicată la coroziune pe calea curgerii.
În timp ce supapele cu ureche completă sunt preferate pentru un serviciu adevărat de capăt de linie la capătul fundului sub presiune maximă de lucru, designul cu semi-ocul poate sprijini întreținerea conductei atunci când este fixat cu șuruburi pe flanșa din amonte. Pentru aplicații permanente care necesită îndepărtarea completă a flanșei din aval la presiune maximă, consultați echipa noastră de inginerie tehnică în timpul selecției înainte de vânzare pentru a verifica presiunea nominală a liniei și configurațiile specifice de șuruburi.
Mecanismul de compensare dublă și controlul hidraulic se potrivesc unor medii de proces specifice care necesită o izolație rapidă, automată și zero scurgeri:
Se ocupă de alimentarea cu apă brută, nămolurile de tratare a apelor uzate și liniile de dozare chimică. Discul din oțel inoxidabil CF8 rezistă la spărturi localizate de la elementele biologice și chimice, în timp ce scaunul elastic previne scurgerile de reflux.
Integrat în terminale de stocare a combustibilului, pompe de transfer și conducte de hidrocarburi. Actuatorul hidraulic oferă răspunsuri rapide la declanșare la presiune diferențială mare.
Oferă rezistență chimică împotriva acizilor ușori, spălărilor caustice și solvenților industriali folosind configurații cu așezare PTFE.
Implementat în circuitele de apă de răcire, izolarea cu abur de joasă presiune și sisteme auxiliare de alimentare a cazanelor. Cinematica cu decalaj dublu previne legarea termică în timpul tranzițiilor rapide de temperatură.
Folosit în sisteme de apă răcită la scară largă, linii de stoc de celuloză și conducte de alimentare cu utilități alimentare/farmaceutice care necesită funcționare hidraulică automată.
Zhejiang Zhongguan Valve Manufacture Co., Ltd. operează echipamente interne complete de prelucrare, asamblare și testare a presiunii. Fiecare unitate este supusă unei teste hidrostatice stricte de presiune a carcasei și a scaunului folosind mașini de presare înainte de expediere.
Echipa noastră tehnică asistă contractorii de inginerie și distribuitorii de stocuri cu:
Verificări compatibilității fluidelor și selecție dinamică a materialului scaunului (EPDM, NBR, PTFE).
Calcule de cuplu pentru împerecherea exactă a acționării hidraulice.
Potrivirea dimensională a flanșei (clase PN10, PN16, ANSI).
Sprijinit de lanțurile de aprovizionare cu fontă din nord și bazele de producție de oțel turnat din sud din Wenzhou, Zhongguan furnizează agenți de stocare și antreprenori de proiecte în Asia de Sud-Est (Vietnam, Malaezia, Singapore) și în întreaga lume. Toate produsele au certificări ISO, opțiuni disponibile pentru scaune certificate WRAS și o garanție cuprinzătoare de calitate de 1 an cu înlocuire gratuită pentru defectele de fabricație. Revizuiește-necertificateşicazuri de cooperarepentru mai multe detalii.
Contactați echipa noastră de vânzări pentru a solicita desene P&ID dimensionale complete, documentație de testare a presiunii sau cotații de volum personalizate pentru supapa cu fluture excentric Semi Lug WCB CF8. Explorați lePoartăsupapă flutureopțiuni precumSupapă tip fluture marină cu semi-lugiar celSupapă tip fluture.
Strângeți șuruburile flanșei în cruce și în etape la cuplul specificat. Acest lucru ajută la evitarea compresiei neuniforme a garniturii și a deformarii corpului, în special la dimensiunile DN mai mari.
EPDM este utilizat în general pentru apă și abur, NBR pentru ulei și combustibil și PTFE pentru medii corozive și temperaturi mai ridicate. Selecția finală ar trebui să se potrivească cu condițiile reale de mediu, temperatură și presiune.
Verificați la intervale regulate scurgeri externe, răspunsul actuatorului, cuplul șuruburilor și uzura scaunului. Orice modificare a cuplului de operare sau a performanței de etanșare trebuie inspectată înainte de continuarea utilizării.
Confirmați cuplul, cursa, semnalul de control și presiunea de alimentare hidraulică necesare a supapei. Servomotorul trebuie să asigure un cuplu suficient cu o marjă de siguranță adecvată pentru presiunea diferențială reală.
Verificați alinierea flanșei, cuplul șuruburilor, starea garniturii și dacă materiale străine sunt prinse în scaun. Dacă scurgerea continuă, inspectați scaunul și zona de contact a discului înainte de a readuce supapa în funcțiune.
