Valve de fluturisunt componente esențiale în diferite aplicații industriale, oferind un control eficient al fluxului în sistemele de conducte. Proiectarea simplă, fiabilitatea și rentabilitatea lor le fac o alegere populară pentru reglarea fluidelor și a gazelor. Mai jos, descompunem structura, principiul de lucru și specificațiile cheie ale valvelor de fluturi pentru a vă ajuta să înțelegeți funcționalitatea și avantajele acestora.

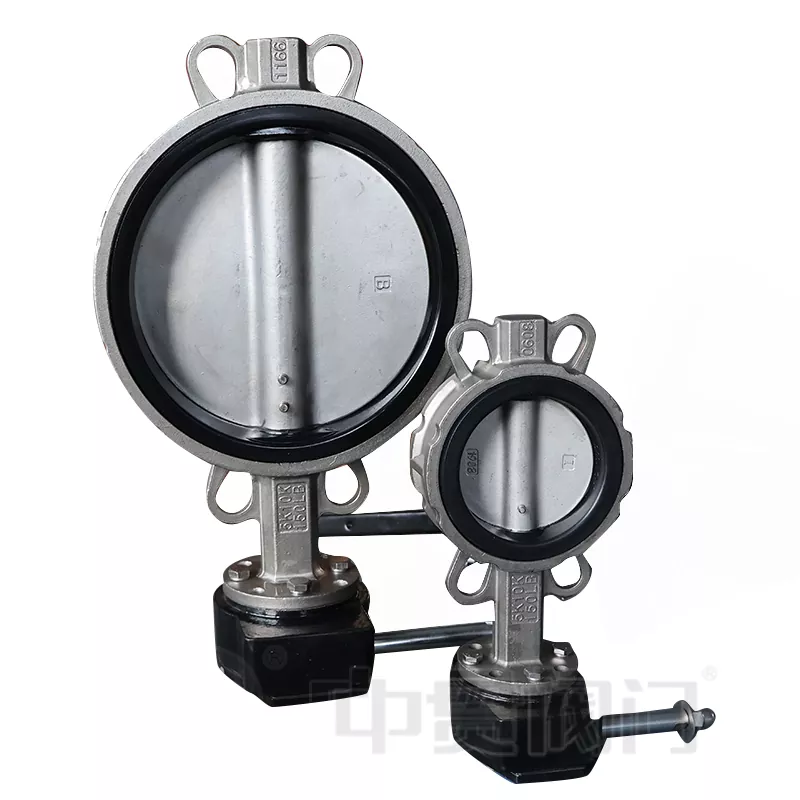

O supapă de fluture este formată din mai multe părți fundamentale:
Corp: De obicei fabricat din materiale precum fontă, oțel inoxidabil sau PVC, corpul găzduiește componentele interne.
Disc: Un disc circular montat pe un arbore rotativ, care controlează fluxul prin pivotarea în corpul supapei.
Tulpină: Conectează discul la actuator și permite rotirea.
Scaun: Oferă o etanșare strânsă între disc și corp atunci când supapa este închisă. Materialele comune includ EPDM, Viton sau PTFE.
Actuator: Operează valva manual, electric sau pneumatic pentru a roti discul.
Funcționarea unei supape de fluture este simplă. Când actuatorul rotește tulpina, discul se mișcă fie paralel, fie perpendicular pe flux. În poziția deschisă, discul se aliniază cu fluxul, permițând o scădere minimă a presiunii. Când este închis, discul se rotește cu 90 de grade pentru a bloca complet fluxul. Operația de sfert de turnare asigură închiderea rapidă sau reglementarea, ceea ce face ca supapele de fluturi să fie ideale pentru aplicațiile care necesită răspuns rapid.
Supapele de fluturi sunt disponibile în diferite dimensiuni, evaluări de presiune și materiale pentru a se potrivi cu cerințe diverse. Mai jos este o imagine de ansamblu detaliată a specificațiilor standard:
Tabelul 1: StandardSupapă de flutureSpecificații
| Parametru | Detalii |
|---|---|
| Interval de mărime | 2 inci până la 48 inci |
| Rating de presiune | Până la 740 psi (clasa 150/300) |
| Interval de temperatură | -40 ° F până la 600 ° F (-40 ° C până la 315 ° C) |
| Materiale de corp | Fontă, oțel inoxidabil, fier ductil, PVC |
| Materiale cu disc | Oțel inoxidabil, bronz din aluminiu, acoperit |
| Materiale de scaun | EPDM, NBR, Viton, PTFE |
| Tipuri operaționale | Pârghie, echipament, actuatoare electrice, pneumatice |
Lista aplicațiilor comune:
Sisteme de tratare a apei și a apelor uzate
Industrii chimice și petrochimice
HVAC și sisteme de protecție împotriva incendiilor
Prelucrarea alimentelor și a băuturilor
Aplicații farmaceutice și sanitare
Supapele de fluturi oferă mai multe beneficii, inclusiv proiectarea compactă, construcția ușoară și cerințele de întreținere scăzute. Capacitatea lor de a gestiona capacitățile mari de curgere cu o scădere de presiune minimă le face superioare multor tipuri alternative de valve. În plus, versatilitatea unei supape de fluture îi permite să funcționeze bine atât în aplicații de accelerare, cât și în/oprire.
Atunci când selectați o supapă de fluture, luați în considerare factori precum compatibilitatea fluidului, evaluările la temperatura presiunii și metoda de acționare pentru a asigura o performanță optimă. Cu construcția lor robustă și funcționarea eficientă, valvele de fluturi rămân o alegere de top pentru ingineri și profesioniști din industrie din întreaga lume.
