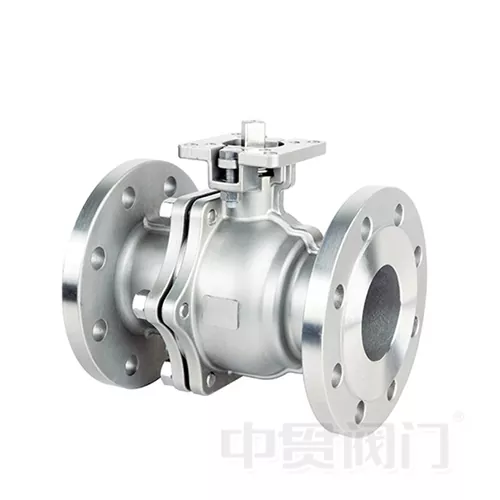

Robinet cu bilă din oțel inoxidabil cu flanșă standard ASME

Robinetul cu bilă din oțel inoxidabil cu platformă înaltă cu flanșă standard ASME este o supapă industrială de calitate profesională concepută pentru a gestiona mediile corozive, condițiile de temperatură ridicată/presiune ridicată și cerințele stricte de etanșare în sistemele de control al fluidelor.

Corpul supapei și toate părțile umede sunt fabricate din oțel inoxidabil premium (disponibil CF8 / CF8M / CF3M), combinate cu flanșe standard ASME B16.5 pentru a asigura o conexiune sigură și fiabilă la sistemele de conducte. În comparație cu supapele cu bilă convenționale, unicdesign integrat de platformă înaltădispune de un suport de montare standardizat ISO 5211 direct pe partea superioară a corpului supapei, permițând instalarea rapidă a actuatoarelor pneumatice, electrice sau electro-hidraulice fără suporturi suplimentare.

Ca unul dintre produsele de bază aleValva Zhongguan, această supapă cu bilă a fost utilizată pe scară largă în transportul de petrol și gaze, sisteme de reactoare chimice, linii sanitare de calitate alimentară, sisteme de apă purificată farmaceutică, desalinizare a apei de mare și sisteme de balast marin. Cu o rezistență excelentă la coroziune, o etanșare etanșă cu zero scurgeri și un design sigur la foc, oferă o funcționare stabilă pe termen lung, reducând în același timp în mod semnificativ frecvența de întreținere și costul total de proprietate.

Avantajele tehnice cheie

1. Excelentă rezistență la coroziune și la temperaturi înalte

• Opțiuni de material: Corp de supapă și bilă din CF8 / CF8M (oțel inoxidabil 304 / 316) sau CF3M de calitate superioară (316L). Conținutul optimizat de nichel, crom și molibden oferă o rezistență remarcabilă la acid sulfuric, acid clorhidric, soluții alcaline, spray de sare și diferiți solvenți organici.
• Interval de temperatură: Potrivit pentru -29°C până la +250°C (extensibil la +350°C cu opțiuni de ambalare la temperatură înaltă). Funcționează fiabil în liniile de abur, sistemele de ulei fierbinte și alte aplicații la temperatură înaltă fără defecțiuni de etanșare sau deformare a corpului.
• Medii compatibile: țiței, gaze naturale, soluții acide/alcaline, apă de mare, solvenți farmaceutici, materiale alimentare, medii care conțin clor etc.

2. Bubble-Tight Zero Leakage + Design sigur la foc

• Gradul de scurgere: Testat conform ISO 5208 Clasa VI (etanș la bule) - nu există scurgeri vizibile la presiunea nominală. Ideal pentru medii toxice, inflamabile sau de mare valoare.
• Structură sigură la foc: suprafață de etanșare secundară metal-metal între bilă și scaun. Chiar și după arderea moale a scaunului, supapa menține închiderea de bază, respectând standardele de siguranță la foc API 607 ​​/ ISO 10497.
• Design antistatic: Arcul antistatic dintre tijă și bilă asigură o disipare fiabilă a sarcinii, eliminând riscurile de explozie cauzate de acumularea statică.

3. Structură integrată cu platformă înaltă – Montarea actuatorului în 5 minute

• Standard de interfață: Platforma înaltă este conformă cu ISO 5211, potrivindu-se direct cu mărcile majore de actuatoare pneumatice și electrice - nu sunt necesare plăci adaptoare personalizate sau suporturi.
• Eficiența instalării: Montarea actuatorului la fața locului necesită doar șuruburi + cuplare tijă. O persoană poate finaliza lucrarea în 5 minute, economisind 2/3 din timpul de instalare în comparație cu supapele tradiționale montate pe suport.
• Stabilitate operațională: Platforma integrată scurtează distanța de transmisie dintre actuator și tijă, reducând jocul și îmbunătățind durata de viață a ciclului și precizia feedback-ului poziției.

4. Rezistență scăzută la curgere și valoare Cv ridicată – Economie de energie

• Designul căii de curgere: Designul cu orificiu complet sau cu orificiu standard, cu contururi interne netede, minimizează căderea de presiune. Modelele cu pas complet oferă o valoare Cv aproape identică cu cea a țevii de aceeași dimensiune, păstrând caracteristicile originale ale debitului sistemului.
• Economii de energie: rezistența scăzută la debit înseamnă un consum redus de energie de pompare. Pentru operațiunile continue 24/7 în stațiile chimice sau de tratare a apei, economiile anuale de energie electrică pot fi substanțiale.

5. Prevenirea scurgerilor pe mai multe niveluri și durată lungă de viață

• Etanșarea tijei: Garnitura PTFE cu inel în V cu pretensionare cu arc compensează automat uzura - nu este necesară strângerea frecventă a presetupei.
• Suport cu bile: Designul cu bile plutitoare sau montat pe trunion (în funcție de dimensiune) cu bucșe auto-lubrifiante reduce cuplul și prelungește durata de viață. Testat la >50.000 de cicluri de comutare pe GB/T 12237.

Aplicații și industrii tipice

Instalare ușoară și întreținere redusă

• Conexiune cu flanșă: Conform ASME B16.5 (Clasa 150 / 300 / 600). Potrivire directă pe flanșele de țeavă standard - nu este necesară modificarea personalizată.
• Dezasamblare rapidă: actuator fixat direct pe platformă. Scoaterea servomotorului pentru operare manuală de urgență sau inspecție nu afectează corpul supapei sau conexiunea conductelor.
• Întreținere în linie: anumite modele acceptă dezasamblarea în linie (verificați designul specific) - înlocuiți scaunele sau garniturile fără a scoate întreaga supapă din conductă, reducând semnificativ timpul de nefuncționare.
• Interval de întreținere: În condiții normale, inspectați etanșarea ambalajului și cuplul de operare la fiecare 12 luni. Durata de viață reală poate depăși 5 ani, în funcție de mediu și de frecvența ciclului.

Specificatii tehnice

Opțiuni disponibile

• Tip actuator: angrenaj melcat manual / pneumatic simplu/dublu efect / electric (24V/110V/220V/380V) / electro-hidraulic
• Material scaun: PTFE / RPTFE / PEEK / Garnitură dură din metal
• Tratament cu bile: lustruit în oglindă / întărire nitrurata / acoperire cu carbură de tungsten
• Opțiuni speciale: Dispozitiv de blocare / Port de purjare / Tijă extinsă / Manta izolatoare

De ce să alegeți valva Zhongguan?

• Standarde de producție: respectarea strictă a standardelor ASME, API, ISO, GB/T. Certificate de materiale, rapoarte de testare a presiunii și certificări de siguranță la incendiu disponibile.
• Asigurarea calității: 100% testare a presiunii din fabrică + testare a etanșării. Fiecare supapă este garantată să îndeplinească parametrii specificați.
• Răspuns rapid: Produsele standard stocate sunt expediate în 24 de ore. Comenzi non-standard/personalizate livrate în 2–4 săptămâni.
• Asistență tehnică: Serviciu complet de la calculul dimensionării și ghidul de instalare până la întreținerea post-vânzare.
