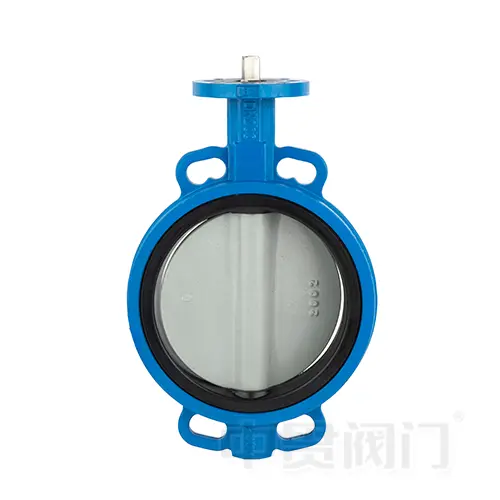

Valva fluture concentrică Zhongguanachizițiile acceptă tratarea apei, canalizare, apă de mare, circulație HVAC și aplicații de conducte industriale în care sunt necesare o structură compactă, materiale de etanșare adecvate și o performanță stabilă de închidere.Zhejiang Zhongguan Valve Manufacture Co., Ltd.sa concentrat pe producția de supape de mai bine de 20 de ani, cu baze de producție situate în Tianjin și Wenzhou, Zhejiang. Compania combină experiența în producția de supape fluture cu resursele regionale ale lanțului de aprovizionare cu supape pentru a oferi configurații de supape bazate pe diferite materiale de conductă, caracteristici ale mediilor și medii de operare.
O structură concentrică este aplicată în mod obișnuit în sistemele de presiune medie.
Conductele de apă și canalizare necesită supape care pot menține performanța de etanșare în timpul funcționării pe termen lung. Structura scaunului elastic utilizată în proiectarea supapei concentrice fluture este potrivită pentru mediile pe bază de apă, deoarece materialul de etanșare poate fi selectat în funcție de caracteristicile chimice ale conductei.
EPDMși scaunele HTEPDM sunt de obicei selectate pentru aplicații cu apă dulce, canalizare și apă de mare datorită rezistenței lor la apă, intemperii și expunerea la ozon. Structura internă simplificată reduce, de asemenea, zonele în care se acumulează sedimente și particule.
Sistemele cu apă de mare necesită atenție la rezistența la coroziune deoarece conținutul de sare poate accelera deteriorarea materialului. Zhongguan oferă combinații de materiale, inclusiv discuri rezistente la coroziune și diferite materiale pentru scaune în funcție de condițiile de funcționare ale apei de mare.
Corpul supapei poate fi protejat cu un strat epoxidic de aproximativ 250μm, în timp ce materialul de etanșare poate fi selectat în funcție de cerințele reale ale mediului. Materialele pe bază de PTFE sau compușii de cauciuc adecvați pot fi luate în considerare atunci când este necesară o rezistență chimică mai puternică.
Sistemele de încălzire, ventilație, aer condiționat și răcire industrială necesită adesea operațiuni frecvente de deschidere și închidere. Designul concentric oferă caracteristici de cuplu de operare scăzute și poate fi combinat cu diferite configurații de actuator în funcție de cerințele de control.
Structura compactă îl face potrivit pentru sistemele de conducte în care spațiul de instalare este limitat, în timp ce napolitana șilugtipurile de conexiune oferă flexibilitate pentru diferite configurații ale conductelor.
Structura concentrică aliniază tija supapei, centrul discului și linia centrală a corpului pe aceeași axă. În comparație cu structurile excentrice ale supapelor fluture, acest design oferă un aranjament de etanșare mai simplu și reduce limitările direcției de instalare.
Caracteristica de etanșare bidirecțională permite instalarea fără restricții stricte de direcție a curgerii în multe aplicații de conducte. Acest lucru reduce posibilitatea erorilor de instalare cauzate de orientarea incorectă a supapelor, în special în sistemele mari de alimentare și circulație cu apă în care sunt instalate mai multe supape.
Gama de performanță a unei supape fluture depinde în mare măsură de selecția materialului scaunului. Valva fluture concentrică Zhongguan poate fi configurată cu diferite materiale de etanșare, permițând aceleiași structuri de bază ale supapei să se adapteze la diferite condiții de funcționare.
EPDM și HTEPDM sunt potrivite în principal pentru aplicații legate de apă, în timp ceBNR, HNBR și XNBR sunt selectate pentru mediile care conțin ulei. Materialele pe bază de PTFE sunt utilizate acolo unde este necesară o rezistență chimică mai puternică.
Această flexibilitate a materialului reduce nevoia de structuri de supape complet diferite atunci când condițiile conductei se schimbă. Designul corpului supapei poate rămâne consistent în timp ce sistemul de etanșare este ajustat în funcție de mediu.
În comparație cu supapele fluture excentrice cu scaun metalic, supapele fluture concentrice au în general o structură internă mai simplă și o greutate totală mai mică.
Acest lucru oferă avantaje practice în proiectele mari de conducte, deoarece procedurile de transport, instalare și întreținere devin mai ușor de gestionat. Designul scaunului elastic permite, de asemenea, întreținerea prin înlocuirea scaunului în loc de înlocuirea ansamblului complet de supapă în multe aplicații.

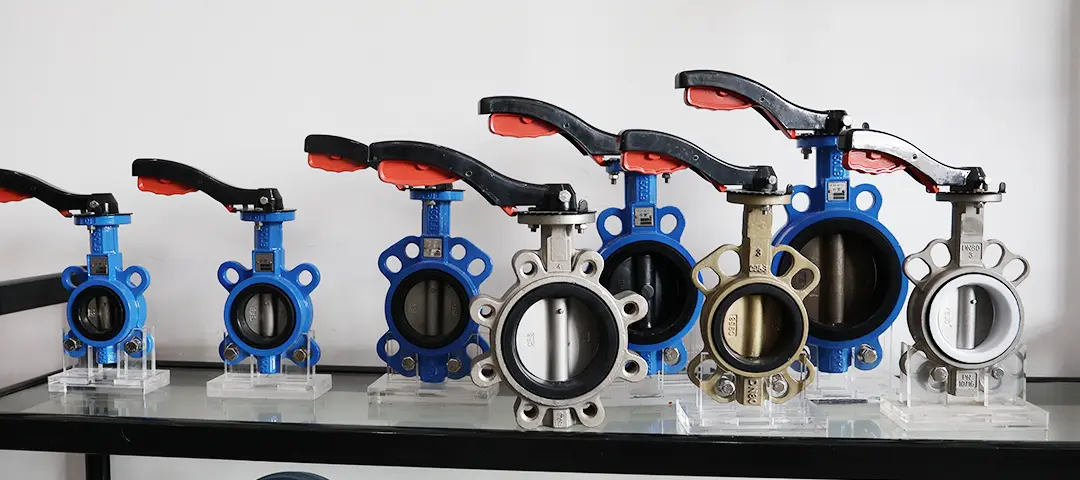

Zhongguan produce supape fluture care acoperă în principal DN40 până la DN1600, inclusiv tipuri de napolitane, urechi, secțiuni în U și flanșe.

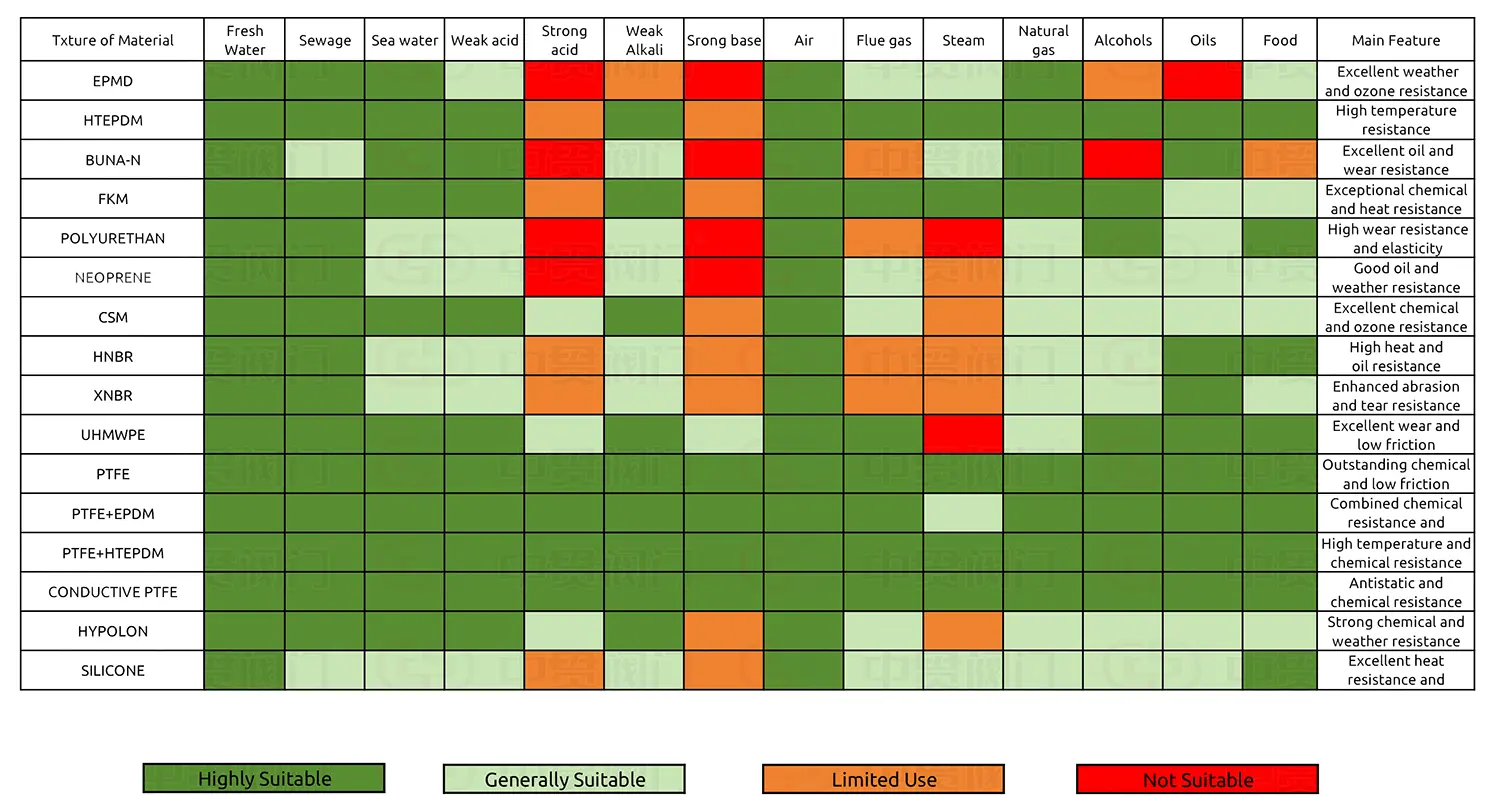

Diferitele materiale de cauciuc și polimer au caracteristici de rezistență diferite împotriva apei, substanțelor chimice, uleiului, temperaturii și mediilor speciale.
| Materialul scaunului | Media adecvată | Caracteristicile materialelor |
| EPDM | Apa dulce, canalizare, apa de mare, aer, gaze de ardere | Compatibilitate bună cu apa, rezistență la intemperii și rezistență la ozon; nepotrivit pentru ulei mineral |
| HTEPDM | Apă la temperatură mai mare, apă de mare, condiții de abur | Performanță îmbunătățită la temperatură în comparație cu EPDM standard |
| BNR (BUNA-N) | Ulei mineral și medii care conțin ulei | Rezistență bună la ulei și rezistență la uzură |
| HNBR / XBNR | Uleiuri industriale și aplicații legate de uzură | Rezistență îmbunătățită în comparație cu NBR convențional |
| FKM | Medii chimice și condiții de temperatură mai ridicată | Rezistență puternică chimică și la temperatură |
| PTFE | Acid puternic, alcali puternic, medii chimice corozive | Stabilitate chimică excelentă și frecare scăzută |
| PTFE + EPDM | Aplicații pentru combinații de apă și substanțe chimice | Combină rezistența chimică a PTFE cu elasticitatea cauciucului |
| PTFE + HTEPDM | Aplicații chimice la temperaturi mai ridicate | Potrivit pentru medii chimice complexe |
| PTFE conductiv | Conducte chimice antistatice | Menține rezistența PTFE cu proprietăți conductoare |
| Silicon | Alimente și aplicații curate la temperatură înaltă | Rezistență la căldură și compatibilitate cu medii curate |
Pentru alimentarea cu apă, tratarea apei uzate și sistemele de apă de mare, EPDM și HTEPDM sunt în mod obișnuit selectate deoarece aceste materiale funcționează bine în medii pe bază de apă. Cu toate acestea, nu sunt potrivite pentru contactul cu uleiuri minerale.
Pentru conductele legate de petrol, materialele NBR, HNBR, XNBR sau FKM sunt mai potrivite, deoarece oferă o rezistență mai bună împotriva umflării uleiului și deteriorării etanșării.
Pentru conductele chimice care conțin medii agresive, materialele compozite PTFE și PTFE asigură o compatibilitate chimică mai largă. PTFE conductiv poate fi luat în considerare și atunci când există cerințe antistatice.
Pentru prelucrarea alimentelor sau aplicațiile curate la temperatură înaltă, siliconul și alte materiale de etanșare adecvate compatibile cu alimente pot fi selectate în funcție de condițiile de funcționare.
Diferite modele de supape fluture sunt selectate în funcție de condițiile de funcționare. Structura concentrică este aplicată în mod obișnuit în conductele de apă, utilități și industriale generale, în timp ce structurile excentrice sunt adesea luate în considerare pentru aplicații de temperatură mai mare, presiune mai mare sau de etanșare cu metal.
| Element de comparație | Supapă fluture concentrică | Supapă dublă cu fluture excentrică | Supapă fluture triplă excentrică |
| Design de etanșare | Etanșare elastică a scaunului cu structură de disc centrată | Design offset disc și arbore | Structură multi-offset cu etanșare metalică |
| Cerință de instalare | Capacitate de etanșare bidirecțională | Multe modele necesită atenție la direcția fluxului | De obicei, necesită direcția corectă de instalare |
| Opțiuni de scaun | Seria EPDM, NBR, FKM, PTFE, silicon și alte materiale | Scaun moale sau metalic in functie de design | În principal soluții pentru scaune metalice |
| Greutate structurală | Structură ușoară | Greutate medie | Greutate mai mare datorită structurii complexe |
| Întreţinere | Structură simplă de înlocuire a scaunului | Sistem de etanșare mai complex | Complexitate mai mare de întreținere |
| Aplicații tipice | Apă, canalizare, apă de mare, HVAC, medii chimice slabe | Aplicații industriale la temperatură medie | Aplicații de înaltă temperatură și presiune înaltă |
Zhejiang Zhongguan Valve Manufacture Co., Ltd. este situat în Oubei, Yongjia, Wenzhou, Zhejiang, o zonă cunoscută pentru producția de pompe și supape. Compania are peste 20 de ani de experiență în industria supapelor și operează resurse de producție atât în Tianjin, cât și în Wenzhou.
Sistemul de producție acoperă fabricarea supapelor fluture, asamblarea, testarea presiunii, instalarea scaunului supapei, instalarea manșonului arborelui și marcarea produsului. Gama principală de producție de supape fluture include DN40 până la DN1600, acoperind modele de napolitană, ureche, secțiune în U și flanșă.
Zhongguan a cerutcertificate ISOpentru supape produse și poate furnizaScaune de supape certificate WRASatunci când este necesar.
Înainte de instalare, suprafețele de etanșare a conductei și supapelor trebuie curățate pentru a îndepărta praful, nisipul și alte particule care pot afecta performanța de etanșare. Alinierea flanșei trebuie verificată cu atenție deoarece solicitarea neuniformă la instalare poate influența funcționarea supapei.
În timpul instalării, conexiunea actuatorului trebuie confirmată pentru a asigura o mișcare lină de deschidere și închidere. Cuplul actuatorului trebuie să se potrivească cu cerințele de funcționare a supapei pentru a evita forța excesivă sau funcționarea insuficientă.
În timpul transportului, echipamentul de ridicare trebuie atașat în jurul corpului supapei în loc de actuator sau tija supapei pentru a proteja componentele transmisiei.
Inspecția regulată ar trebui să includă verificarea funcționării supapei, a stării actuatorului și a cerințelor de lubrifiere în funcție de mediul de instalare. Poate fi necesară o protecție suplimentară pentru actuatoarele instalate în exterior sau în condiții dure.
Mediile aplicabile depind de materialul scaunului selectat. EPDM este utilizat în mod obișnuit pentru sistemele de apă și canalizare, materialele pe bază de NBR sunt potrivite pentru mediile legate de ulei, iar materialele PTFE sunt utilizate pentru medii chimice mai puternice.
Selecția ar trebui să ia în considerare tipul mediu, temperatura, concentrația chimică și frecvența de operare. Zhongguan selectează materiale de etanșare potrivite în funcție de condițiile reale ale conductei.
Da. Cu materiale adecvate rezistente la coroziune, inclusiv selecția adecvată a scaunului și materialele componente interne, poate fi aplicat în conductele legate de apa de mare.
Supapele fluture Zhongguan acoperă în principal valorile de presiune PN10-PN16, care sunt utilizate în mod obișnuit în sistemele de apă, utilități și conducte industriale.
Valva fluture concentrică Zhongguancombină o structură compactă cu mai multe opțiuni de material de etanșare, permițând configurației supapei să se potrivească cu diferite medii de conductă și condiții de operare. Prin experiența de lungă durată în fabricarea supapelor, controlul selecției materialelor și procesele de inspecție a producției, Zhongguan oferă configurații de supape pentru tratarea apei, sisteme marine, circulație HVAC și aplicații pentru conducte industriale.
