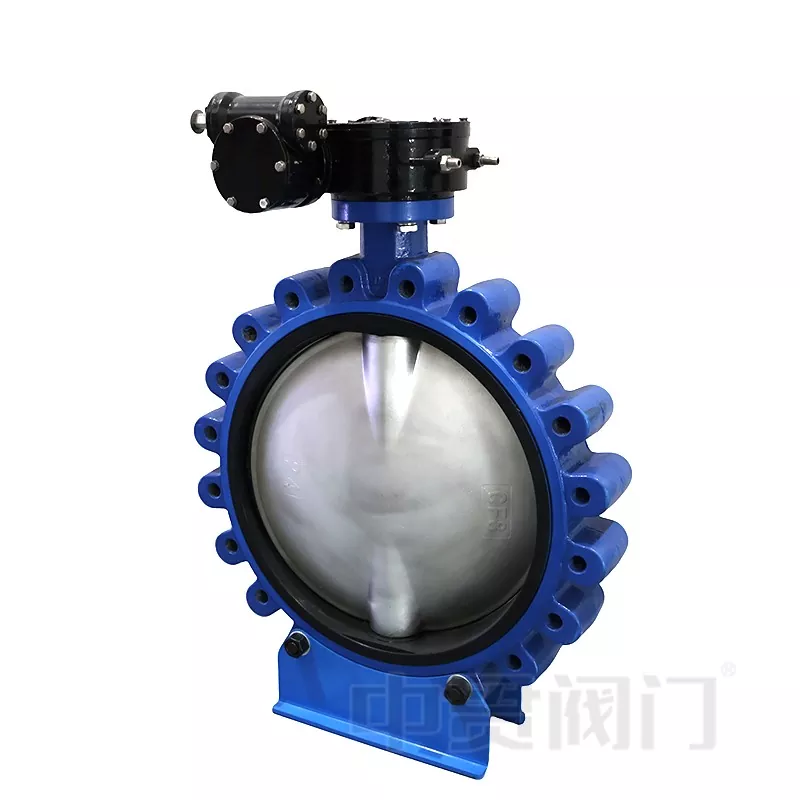

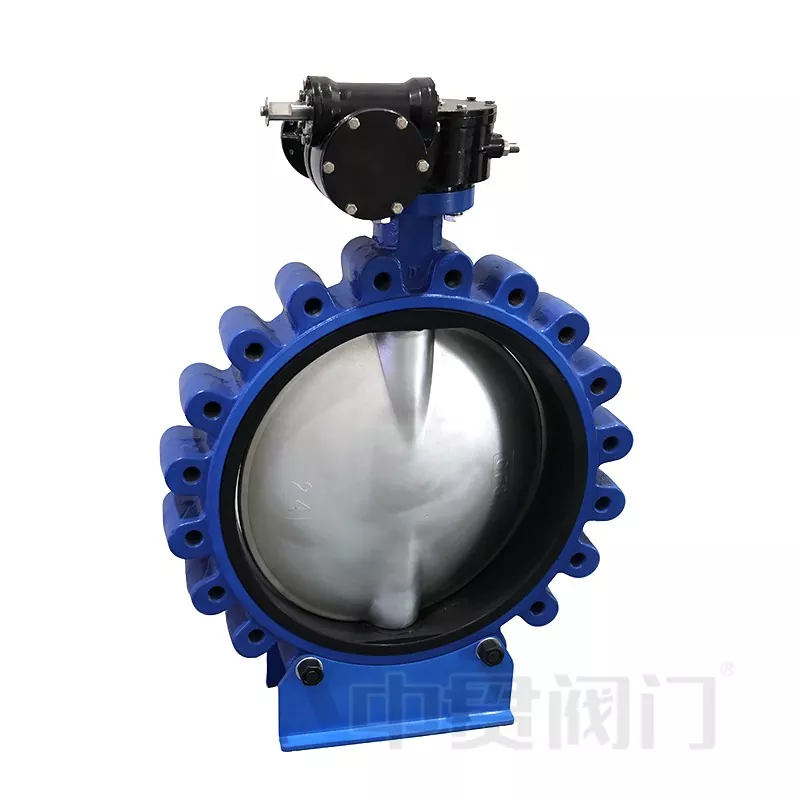

Supapă tip fluture Zhongguaneste proiectat pentru sistemele de conducte care necesită instalare flexibilă, închidere fiabilă și întreținere convenabilă. Ca structură de supapă fluture de linie centrală, este de obicei selectată pentrutratarea apei, circulație HVAC, conducte industriale și aplicații în care supapa trebuie îndepărtată sau întreținută fără a afecta aranjamentul complet al conductelor.
În comparație cu supapele fluture napolitane,design de conectare cu urechifolosește găuri filetate pe corpul supapei pentru a permite fixarea independentă a flanșei. Această structură este potrivită în special pentru instalarea de la capătul liniei, secțiunile de izolare a echipamentelor și conductele în care poate fi necesară îndepărtarea unei părți a conexiunii în timpul întreținerii.
Corpul supapei poate fi fabricat dinfontă ductilă, GGG50, oțel inoxidabil sau oțel carbon în funcție de cerințele de presiune, caracteristicile medii și condițiile de coroziune. Structura urechilor distribuie stresul de conectare prin mai multe puncte de fixare, îmbunătățind stabilitatea instalării în conductele expuse la vibrații sau la funcționare frecventă.
Discul adoptă un design circular compact și se rotește cu aproximativ 90° între pozițiile complet deschis și complet închis. Discurile din oțel inoxidabil sau alte materiale compatibile pot fi selectate în funcție de mediul conductei pentru a îmbunătăți rezistența la coroziune și performanța de service.
Tija supapei transferă cuplul de operare între actuator și disc. Aranjamentul centrat al arborelui reduce complexitatea structurală și sprijină funcționarea lină cu metode de acționare manuală, pneumatică sau electrică.
EPDM, BNR, PTFEși alte materiale de etanșare pot fi selectate în funcție de mediu. EPDM este utilizat în mod obișnuit pentru aplicații pe bază de apă, NBR este potrivit pentru condițiile legate de ulei, în timp ce PTFE este considerat pentru cerințe mai puternice de rezistență chimică.
În sistemele de alimentare cu apă și de apă uzată, supapele fluture sunt selectate în mod obișnuit datorită structurii lor compacte și caracteristicilor de întreținere ușoare. Configurațiile scaunelor EPDM sunt frecvent utilizate pentru sistemele de apă dulce, canalizare și circulație generală a apei unde cerințele de compatibilitate chimică sunt moderate.
Conductele HVAC și de răcire industrială necesită de obicei operațiuni frecvente de deschidere și închidere. Designul rotativ la 90°, cuplul de operare scăzut și lungimea compactă de instalare fac ca supapele fluture cu clapete să fie potrivite pentru sistemele de control al circulației cu spațiu de instalare limitat.
Pentru conductele industriale care conțin medii corozive sau speciale, configurația supapei trebuie selectată în funcție de compatibilitatea chimică dintre materialul scaunului și mediu. Scaunele pe bază de PTFE pot fi luate în considerare pentru medii chimice mai puternice, în timp ce materialele NBR și FKM sunt utilizate pentru aplicații legate de ulei.
Sistemele marine și energetice necesită adesea supape cu rezistență la coroziune și acces convenabil la întreținere. Structura de conectare a urechilor permite izolarea și înlocuirea mai ușoară în conductele unde spațiul de întreținere este limitat.
În timpul funcționării, discul se rotește în jurul axei tijei supapei. Când supapa este complet deschisă, discul se aliniază cu direcția de curgere a conductei, reducând rezistența și permițând mediului să treacă cu obstrucție minimă.
La închidere, discul se rotește cu aproximativ 90° și apasă pe scaunul de etanșare pentru a opri curgerea. În funcție de designul supapei și de materialul de etanșare, se poate obține performanța de închidere bidirecțională.
Pentru aplicațiile de accelerare, poziția discului poate fi reglată între pozițiile deschis și închis.
| Comparaţie | Supapă tip fluture | Supapă fluture Wafer |
|---|---|---|
| Metoda de conectare | Orificiile filetate permit fixarea independentă a flanșei | Instalat între două flanșe folosind șuruburi traversante |
| Întreţinere | Potrivit pentru sistemele care necesită îndepărtarea mai ușoară a supapei sau instalarea la capăt | Mai potrivit pentru instalarea standard a conductelor |
| Spațiu de instalare | Design compact cu flexibilitate mai puternică a conexiunii | Ușoare și utilizate în mod obișnuit acolo unde spațiul este limitat |
| Aplicații tipice | Tratarea apei, HVAC, conducte industriale, sisteme sensibile la întreținere | Conducte generale de apă și utilități |
Zhejiang Zhongguan Valve Manufacture Co., Ltd.sa concentrat pe producția de supape de mai bine de 19 ani, cu resurse de producție situate în Tianjin și Wenzhou, Zhejiang. Compania producesupape flutureinclusiv tipuri de napolitană, ureche, secțiune în U și flanșă, cu diametrele principale de producție variind de la DN40 la DN1600.
Procesul de fabricație include asamblarea supapelor, testarea presiunii, instalarea scaunului supapei, instalarea manșonului arborelui și marcarea produsului. Zhongguan oferă necesarcertificate ISOpentru supape produse și poate furnizaScaune de supape certificate WRASatunci când este necesar.
Durata de viață a unei supape fluture este afectată în principal de condițiile de funcționare, inclusiv de caracteristicile mediului, temperatură, modificări de presiune, frecvența de funcționare și calitatea instalării. Selectarea materialelor de etanșare compatibile și menținerea condițiilor adecvate de funcționare ajută la reducerea uzurii premature a componentelor de etanșare.
Da. Supapele tip fluture pot fi acționate de mânere manuale, angrenaje, actuatoare pneumatice sau actuatoare electrice în conformitate cu cerințele de control al conductei. Selecția actuatorului trebuie să se potrivească cu cerința de cuplu a supapei, frecvența de operare și sistemul de automatizare.
Informațiile necesare includ de obicei dimensiunea supapei, presiunea nominală, standardul de conectare, mediul conductei, domeniul de temperatură, cerințele privind materialul scaunului și cerințele pentru actuator. Aceste detalii ajută la determinarea unei configurații adecvate a supapei și la evitarea selecției incorecte a materialului.
Prevenirea scurgerilor depinde de selectarea corectă a supapei, materialul de etanșare adecvat, instalarea corectă și inspecția regulată. Alinierea conductei, condițiile de conectare a flanșei și particulele străine din jurul suprafeței de etanșare trebuie verificate în timpul instalării pentru a menține performanțele de etanșare.
