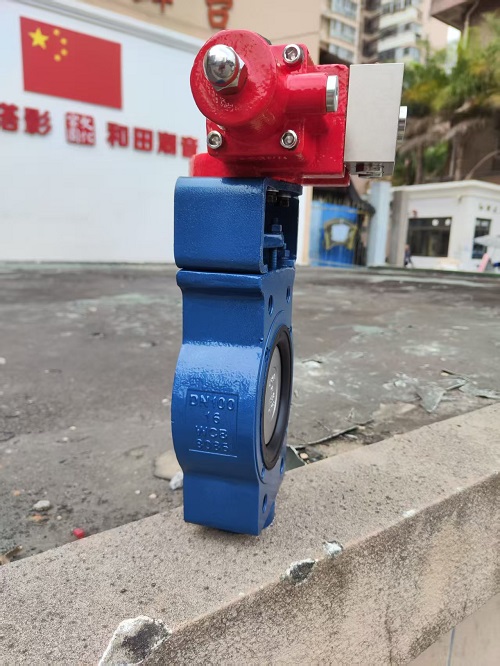

Corp WCB semi-lug și disc CF8 cu actuator hidraulic Supapă fluture excentrică

Corpul WCB semi-lug și discul CF8 cu valvă fluture excentrică cu actuator hidraulic este o supapă de înaltă performanță concepută pentru aplicații solicitante care necesită funcționare rapidă, etanșare fiabilă și întreținere minimă. Având un design excentric unic și un actuator hidraulic, această supapă este ideală pentru a gestiona presiuni diferențiale mari, asigurând în același timp o funcționare lină și o durată de viață extinsă.

Caracteristici de design:

Tip supapă: Supapă fluture cu decalaj dublu cu scaun moale

Supapa fluture excentrică are un design dublu decalat, în care axa tijei supapei este decalată atât de suprafața de etanșare, cât și de axa conductei. Acest design inovator asigură că discul se decuplează rapid de pe scaun în timpul deschiderii, reducând în mod semnificativ frecarea și uzura și prelungind durata de viață a garniturii supapei.

Design offset:

Designul offset îmbunătățește eficiența supapei, permițând discului să se miște cu o rezistență minimă, oferind o funcționare mai lină și reducând uzura mecanică. Rezultatul este o supapă care oferă performanțe ridicate în timp ce necesită mai puțină întreținere.

Sistem de etanșare:

Scaun moale rezistent:

Supapa utilizează un scaun moale elastic, realizat în mod obișnuit din materiale precum EPDM, NBR, PTFE, etc. Acest design moale a scaunului asigură o etanșare elastică excelentă, obținând scurgeri bidirecționale zero. Îndeplinește standardele stricte de etanșare, cum ar fi ANSI Clasa VI, ceea ce îl face foarte fiabil pentru o gamă largă de aplicații industriale.

Specificații materiale:

Materialul corpului

Corpul supapei este realizat din oțel carbon WCB, oferind o integritate structurală puternică și o rezistență excelentă la presiuni generale. Acest material asigură durabilitatea în medii cu cerere mare, inclusiv în industrii cu debite mari sau medii abrazive.

Material disc

Discul supapei este fabricat din oțel inoxidabil CF8 (304), cunoscut pentru rezistența sa excelentă la coroziune, rezistența ridicată și durabilitatea. Suprafața lustruită sau acoperită a discului asigură un contact strâns cu scaunul moale pentru o etanșare fiabilă, oferind în același timp rezistență împotriva coroziunii și uzurii.

Design conexiune:

Corp semi-lug:

Această supapă are un design cu corp cu semi-lug, care permite instalarea și dezasamblarea ușoară. Designul cu semi-lug include găuri filetate, făcând posibilă instalarea supapei folosind șuruburi traversante, similare cu o supapă wafer. Avantajul cheie al acestui design este capacitatea de a sprijini supapa în timpul dezasamblarii conductei, facilitând întreținerea mai ușoară fără a scoate complet supapa din sistem.

Acționare:

Actuator hidraulic:

Supapa este echipată cu un actuator hidraulic, care oferă un cuplu ridicat și un răspuns rapid pentru aplicațiile care necesită funcționare rapidă a supapei sau care manipulează presiune diferențială mare pentru deschidere. Actuatorul hidraulic este ideal pentru sistemele care necesită un grad mai mare de control și performanță, cum ar fi conductele de petrol și gaze, procesare chimică și alte aplicații industriale.

Integrare hidraulică:

Acest actuator poate fi integrat direct în sistemele de control hidraulic, oferind o funcționare fără probleme și un control mai mare asupra mișcării supapei. Este conceput pentru a asigura o eficiență ridicată și un consum minim de energie, maximizând în același timp fiabilitatea operațională.

Aplicatii:

Tratarea apei si a apelor uzate

Industria petrolului și gazelor

Prelucrare chimică

Centrale electrice

Sisteme HVAC

Industria celulozei și hârtiei

Produse farmaceutice și prelucrarea alimentelor

Avantaje cheie:

Uzură minimă: Designul excentric reduce frecarea, prelungind durata de viață a etanșărilor și reducând cerințele de întreținere.

Scurgeri bidirecționale zero: Designul scaunului moale rezistent asigură o funcționare fără scurgeri în ambele direcții.

Funcționare rapidă și eficientă: cu actuatorul hidraulic, supapa oferă timpi de răspuns rapid, ideali pentru aplicații de înaltă presiune și cu acțiune rapidă.

Întreținere ușoară: Designul cu semi-lug permite îndepărtarea și reinstalarea ușoară a supapei în timpul întreținerii de rutină, economisind timp și costuri cu forța de muncă.

Rezistența la coroziune: discul din oțel inoxidabil CF8 și corpul din oțel carbon WCB asigură durabilitate și rezistență la coroziune în medii dure.
