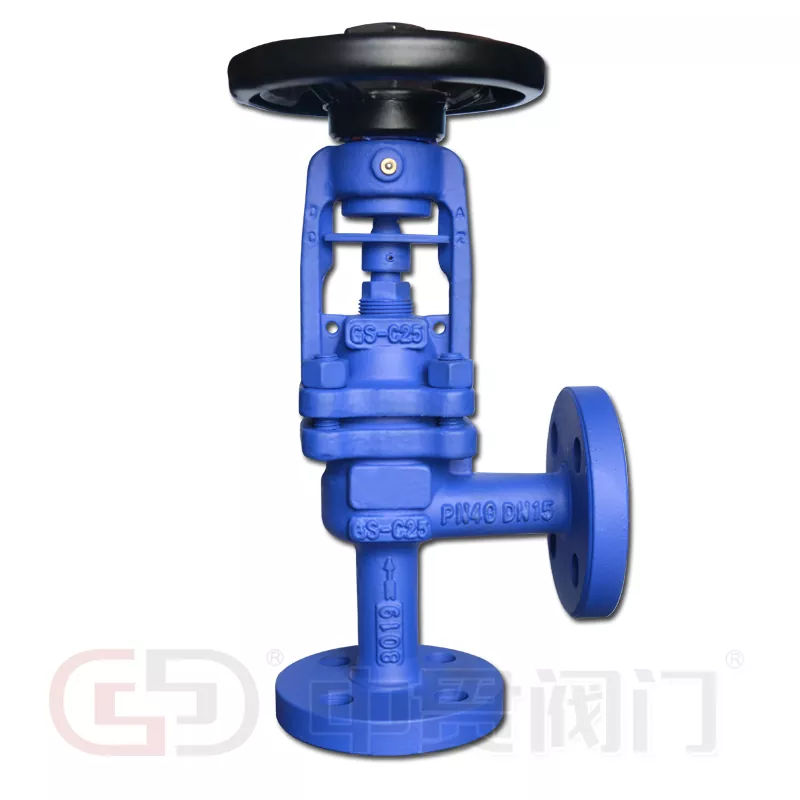

Supapă cu glob etanșat cu burduf de tip unghi standard DIN

Supapa cu glob etanșat cu burduf de tip unghi standard DIN reprezintă o evoluție critică în tehnologia de control al fluidelor. Spre deosebire de supapele tradiționale cu model drept, acest design cu corp unghiular rezolvă în mod inerent constrângerile de spațiu și provocările de drenaj comune în rețelele complexe de conducte. Prin redirecționarea fluxului la un unghi de 90 de grade, elimină necesitatea unui racord suplimentar cu cot, reducând pierderea de presiune și costurile de instalare.

Descrierea produsului și specificațiile tehnice

Această supapă cu glob etanșat cu burduf de tip unghi standard DIN combină un model de unghi care economisește spațiu cu o etanșare cu burduf metalic cu mai multe straturi. Este alegerea preferată pentru sarcini critice de izolare în sistemele de ulei termic, abur supraîncălzit și gaze periculoase.

• Materiale de construcție

Caroseria/Capota: GG25 (EN-GJL-250), GGG40, 1.0619+N (GS-C25), 1.4308 (CF8), 1.4408 (CF8M)

Burduf: SS304, SS316, SS316L, SS310S, Hastelloy C

Scaun și disc: oțel inoxidabil cu strat dur de stellit (opțional)

• Dimensiune și interval de presiune

Gama de dimensiuni: DN15 – DN400

Presiune nominală: PN16 – PN40

Interval de temperatură: ≤600 °C

• Aplicații și media tipice

Sisteme: Sisteme de ulei cald, sisteme de abur, sisteme de apă caldă și rece, instalații de amoniac.

Medii: abur, gaze de proces, apă fierbinte, ulei termic, amoniac, fluide de transfer termic.

Avantajele de bază

Element de etanșare cu burduf metalic

Inima acestei supape este un burduf metalic cu mai multe straturi, format hidraulic. Acest lucru elimină etanșarea dinamică de la tijă, prevenind complet scurgerea externă. Spre deosebire de supapele convenționale doar cu umplutură, designul burdufului asigură zero emisii fugitive – critice pentru instalațiile ecologice și cu răspundere ridicată.

Geometrie optimizată a discului

Profilul discului conic, raționalizat oferă o caracteristică de curgere liniară și o închidere etanșă (până la rata de scurgere Clasa VI). Acest design reduce eroziunea și vibrațiile, prelungind semnificativ durata de viață în comparație cu supapele cu glob standard.

Sistem de etanșare redundant (burduf + ambalaj)

Încorporăm o arhitectură dual-seal. Garnitura primară este burduful metalic. În cazul în care burduful se defectează vreodată (extrem de rar), o garnitură secundară de PTFE sau grafit asigură o etanșare de rezervă imediată, asigurând siguranța neîntreruptă a instalației.

Fiting pentru ungere pentru lubrifiere

Un fiting de unsoare integrat permite lubrifierea directă, în timpul funcționării, a ansamblului tijei, piuliței și manșonului. Acest lucru reduce cuplul de operare și previne uzura în aplicațiile cu ciclu înalt.

Roată de mână ergonomică

Proiectat cu creste anti-alunecare și diametru optim, roata de mână reduce oboseala operatorului și oferă o modulare lină și precisă. Construcția robustă rezistă la deteriorări cauzate de impact în mediile accidentate ale plantelor.

Întrebări și răspunsuri – Informații practice privind achizițiile

Î: Aveți MOQ?

R: Nu, nu avem o cantitate minimă de comandă. Chiar dacă aveți nevoie de o singură piesă, o vom produce și furniza. Ca fabrică flexibilă, am furnizat anterior o singură supapă de siguranță pentru a sprijini întreținerea urgentă a unui client.

Î: Puteți oferi alte standarde?

A: Da. În timp ce expertiza noastră de bază este DIN Standard unghi tip robinet etanșat glob supapă, putem fabrica la alte standarde (ANSI, BS, JIS) la cerere. Pur și simplu furnizați standardul și clasa de presiune necesare echipei noastre de furnizori.

Î: Pot obține un desen al supapelor de interogare?

R: Da, dar vă rugăm să rețineți că pregătirea desenului necesită ceva timp. Permiteți suficient timp de livrare în programul dvs. de proiect. Pentru supape speciale, neobișnuite sau cu gamă largă (de exemplu, DN400 sau aliaje speciale), nu putem furniza întotdeauna desene, deoarece nicio fabrică nu produce fiecare tip de supapă. Cu toate acestea, pentru toate configurațiile DIN standard, sunt disponibile desene dimensionale complete și P&ID.

Î: Cât timp pentru o cotație?

R: De obicei, în 24 de ore pentru întrebări standard. Pentru supape speciale (de exemplu, aliaje înalte sau clase de presiune non-standard), vă rugăm să lăsați până la 48 de ore. Prioritizează răspunsul rapid ca producător profesionist din China.

Î: Ce zici de ambalare?

R: Ambalajul standard de export folosește carcase din lemn sigilate pentru protecție împotriva coroziunii. Pentru dimensiuni mari (de obicei peste DN200), supapele sunt asigurate pe paleți cu folie extensibilă și barieră de umezeală. Toate ambalajele respectă standardele internaționale de transport maritim.
