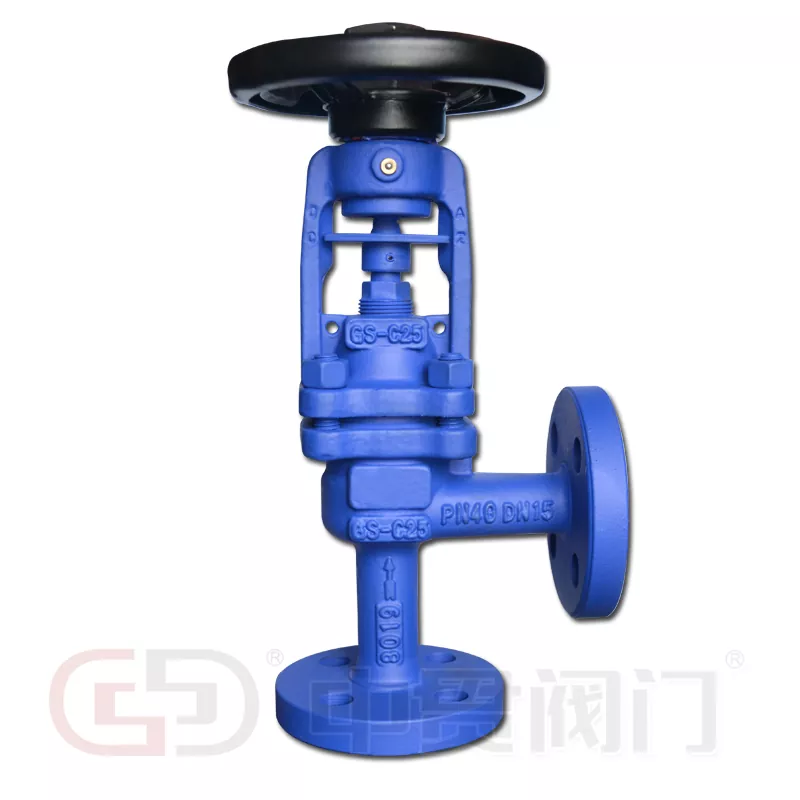

Supapă cu unghi etanșat cu burduf DIN standard

Zhongguan furnizeazăSupapă cu unghi etanșat cu burduf DIN standardpentru achiziționarea conductelor industriale, care combină o structură cu corp în unghi de 90° cu etanșarea tijei cu burduf metalic pentru sisteme cu abur, ulei termic, apă caldă, gaze de proces și amoniac. Supapa este disponibilă în materiale de corp, inclusiv fontă, fontă ductilă, oțel turnat și oțel inoxidabil, cu opțiuni de burduf în SS304, SS316, SS316L, SS310S și Hastelloy C. Intervalul de dimensiuni specificat este DN15–DN400, cu valori de presiune de PN16–PN40 și o temperatură maximă de 600°C.

Design unghiular pentru conducte industriale

Corpul cu model unghiular redirecționează fluxul prin 90°, integrând o schimbare de direcție în structura supapei. Acest aranjament poate elimina un cot separat în configurațiile de conducte compatibile, poate reduce numărul de conexiuni și poate simplifica instalarea în spații restrânse.

• Traseu compact al conductelor:Integrează schimbările direcției fluxului la locația supapei.
• Reglarea debitului:Discul cu supapă glob și scaunul controlează trecerea mediului de proces.
• Performanță de oprire:Structura scaunelor sprijină izolarea în sistemele industriale de fluide.
• Acces pentru întreținere:Ansamblul capotă și tijă oferă acces la componentele interne de funcționare.

Structură de etanșare cu burduf metalic

Burduful metalic înconjoară tija în mișcare și se extinde sau se contractă în timpul funcționării supapei. Creează o barieră între mediul de proces și mediul extern, reducând dependența de ambalajele convenționale ca etanșare primară a tijei.

Etanșare dublă cu burduf și ambalaj

Aranjamentul de etanșare combină un burduf metalic cu garnitură secundară de PTFE sau grafit.

• Etanșare primară:Burduful limitează scurgerile de mediu de proces de-a lungul tijei supapei.
• Etanșare secundară:Ambalajul oferă o barieră suplimentară dacă burduful își pierde integritatea.
• Stabilitate de funcționare:Materiale adecvate pentru burduf și servicii de susținere a designului mecanic sănătos în sistemele expuse la temperaturi ridicate și la funcționarea repetată a supapelor.

Această configurație este deosebit de relevantă pentru aplicații cu abur, ulei termic și gaz de proces în care controlul scurgerilor externe este important.

Materiale și specificații tehnice

Selectarea materialelor pentru diferite condiții de operare

• GG25 și GGG40:Opțiuni de fontă și fontă ductilă pentru sistemele industriale de apă și utilități în limitele nominale de funcționare aplicabile.
• 1,0619+N (GS-C25):Oțel turnat pentru aplicații industriale care conțin presiune.
• 1,4308 (CF8) și 1,4408 (CF8M):Opțiuni din oțel inoxidabil pentru servicii care necesită rezistență la coroziune.
• Burduf SS316L și SS310S:Calități alternative de oțel inoxidabil pentru diferite medii chimice și termice.
• Burduf Hastelloy C:O opțiune de aliaj pentru aplicații solicitante cu medii corozive.
• Fațare cu stellit dur:Tratamentul opțional al suprafeței scaunului și discului pentru aplicații care necesită rezistență sporită la uzură.

Media și aplicații industriale

Supapa cu glob cu unghi etanșat cu burduf standard DIN este potrivită pentru sistemele industriale care necesită schimbări direcționale ale fluxului, trecere controlată a fluidului și scurgeri reduse din tijă.

• Sisteme cu abur:Distribuția industrială a aburului și prelucrarea termică — vezi șiSupapă cu glob etanșat cu burduf standard DIN.
• Circuite de ulei termic:Sisteme de transfer de căldură care funcționează la temperaturi ridicate -Supapă cu glob standard DINeste o opțiune legată de model drept.
• Circulatia apei:Conducte de apă caldă și rece în instalații industriale.
• Conducte de gaz de proces:Sisteme de manipulare a gazului în care etanșarea tijei este un aspect cheie de proiectare.
• Plante de amoniac:Sisteme de proces care necesită compatibilitate adecvată a materialelor.
• Instalatii de incalzire:Rețele industriale de transfer termic folosind abur sau fluide termice.

Configurația unghi-corp combină schimbările direcției fluxului și funcționarea supapei într-un singur ansamblu, făcându-l util în configurațiile compacte ale conductelor. Pentru componentele aferente conductei, vă rugăm să consultațiSupapă de reținere standard DIN, celSupapă standard DIN, șiSita standard DIN tip Y.

Specificații cheie pentru selectarea supapei

Supapa cu glob cu unghi etanșat cu burduf standard DIN poate fi evaluată utilizând următorii parametri de funcționare și instalare:

1. Mediu:Abur, ulei termic, apă, amoniac sau gaz de proces.
2. Conditii de functionare:Presiunea de proiectare, temperatura normală și temperatura maximă de funcționare.
3. Dimensiunile conductei:Dimensiunea DN, tipul conexiunii și spațiul de instalare.
4. Cerinte materiale:Caroseria, capota, burduful, scaunul, discul și materialele de ambalare.
5. Funcția supapei:Reglarea debitului, izolarea sau o combinație a ambelor.
6. Standard aplicabil:Standardul DIN necesar, dimensiunile de conectare și cerințele de inspecție.

Zhongguan de producție și asistență tehnică

Zhejiang Zhongguan Valve Manufacture Co., Ltd.sa concentrat pe producția și furnizarea de supape de mai bine de 19 ani, cu baze de producție în Tianjin și Wenzhou. Baza Tianjin a fost înființată în 2016, urmată de înființarea companiei Zhejiang în Oubei, Yongjia, Wenzhou, în 2019.

Gama sa de produse includesupape fluture, supape cu bilă, supape cu poartă, supape de reținere, supape de picior, filtre și supape de control. Echipamentele de producție includ mașini de testare a presiunii supapelor, echipamente de instalare a scaunului de supapă, echipamente de instalare a manșonului de arbore și echipamente de marcare a supapelor.

Asistența tehnică acoperă selecția supapei în funcție de temperatura de funcționare și tipul de mediu. Inspecțiile de producție includ testarea presiunii, iar compania oferă o garanție de un an cu înlocuire gratuită pentru problemele legate de calitate confirmate conform condițiilor sale de service. De asemenea, puteți revizuicertificateşicazuri de cooperare.

Pentru sistemele industriale cu abur, ulei termic, apă și gazeSupapă cu glob etanșat cu burduf de tip unghi standard DINcombină un corp cu model unghiular, etanșarea tijelor cu burduf metalic și mai multe opțiuni de materiale pentru aplicații de conducte industriale. Explorează integralSupapă industrială standard DINgama pentru componentele de conducte aferente.

FAQ

Supapa poate fi instalată în orice orientare?

Instalarea trebuie să urmeze direcția de curgere indicată pe corpul supapei. Corpul unghiular are porturi de intrare și ieșire definite, astfel încât structura conductelor trebuie să se potrivească cu calea de curgere dorită.

Care sunt primele semne ale uzurii sau defectării burdufurilor?

Scurgerile exterioare în jurul zonei tijei, presiunea instabilă în aval sau o schimbare vizibilă a cuplului de operare pot indica uzura burdufului. Garnitura secundară poate asigura etanșare temporară, dar burduful trebuie inspectat și înlocuit dacă se confirmă deteriorarea.

Supapa poate fi echipată cu un actuator?

Supapa poate fi furnizată cu o interfață de montare pentru actuatoare manuale, pneumatice sau electrice compatibile. Selecția actuatorului depinde de cerințele de cuplu, cursă și condițiile de funcționare ale dimensiunii specifice a supapei.

Ce trebuie verificat în timpul instalării flanșei?

Verificați alinierea flanșei, tipul garniturii și secvența de strângere a șuruburilor. Sarcina neuniformă a șuruburilor poate distorsiona corpul sau poate cauza scurgeri, în special la dimensiuni mai mari DN și la presiuni mai mari.

Burduful de schimb și componentele scaunului sunt disponibile separat?

Burduful de schimb, scaunul, discul și componentele de ambalare pot fi furnizate pentru modelele de supape compatibile. Piesa corectă depinde de dimensiunea supapei, presiunea nominală, materialul corpului și materialul burdufului specificat inițial.Contactaţi-necu specificația originală pentru o ofertă de înlocuire.
