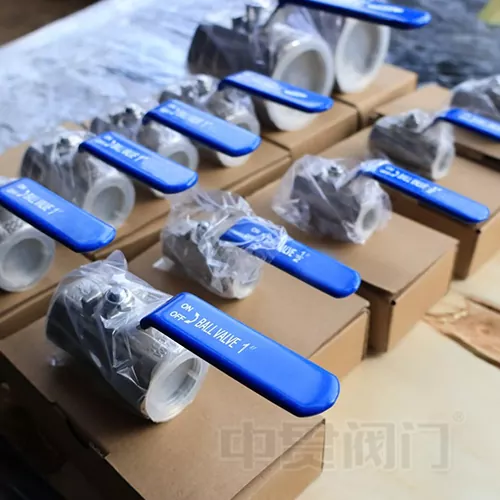

Supapă cu bilă cu capăt filetat manual 1PC

Robinetul manual cu bilă cu capăt filetat 1PC este o supapă cu bilă de joasă presiune concepută pentru sistemele de apă cu un corp dintr-o singură bucată din oțel inoxidabil (304/316/316L) conectat la capătul filetat, potrivit pentru țevi DN15-DN50. Combinația dintre un miez sferic lustruit în oglindă (Ra≤0,4μm) și un scaun PTFE realizează o rată de scurgere de ≤0,1ppm și un cuplu de operare de ≤20N·m. Cu 50% mai putin

spațiu de instalare decât tipul cu flanșă, este potrivit pentru alimentarea cu apă menajeră, irigare prin picurare agricolă și sisteme HVAC. Avantaje

Supapă cu bilă cu capăt filetat manual 1PC Format prin proces de turnare de precizie, materialul poate fi din oțel inoxidabil 304, 316 sau 316L, rezistență la coroziune ionică de clorură (CL-≤200ppm); Capetele filetate sunt din seria ISO 228/ISO 7 (G/NPT) sau BSP și sunt potrivite pentru țevi DN15-DN50 cu o presiune de lucru ≤ PN16.

Și cum să aveți bile cu cuplu scăzut?

Suprafața robinetului cu bilă filetat manual 1PC este lustruită în oglindă (Ra≤0,4μm), zona de contact cu scaunul supapei este redusă cu 30%, iar cuplul de operare este ≤ 20N·m. și, Precizia orificiului traversant atinge toleranța H7, iar valoarea coeficientului de curgere Cv este cu 15% ~ 20% mai mare decât cea a supapelor cu bilă obișnuite.

Beneficii de performanță

1. Ușurință de instalare:

Supapa cu bilă cu capăt filetat manual 1PC poate fi întreținută fără dezasamblare, iar racordul filetat economisește spațiul de instalare a flanșei, iar eficiența construcției este crescută cu 50%;

2. Rezistent la coroziune și de lungă durată:

Oțelul inoxidabil 316L este rezistent la coroziune echivalentă cu pitting PREN≥35 în apă care conține clor (cum ar fi apa municipală de la robinet), iar durata de viață de proiectare este ≥ 15 ani;

Structura tijei anti-explozie asigură o funcționare sigură la presiuni diferențiale ridicate.

3. Accesibilitate:

Costul este de 60% din cel al supapelor cu bilă cu flanșă, iar scaunul poate fi înlocuit online (nu este necesară deconectarea conductei), reducând costurile de întreținere cu 70%.

Aplicații

1. Controlul comutatorului țevii de apă caldă și rece de uz casnic.

2.reglarea debitului canalelor de ramificație ale sistemului de irigare prin picurare agricolă.

3.Izolarea intrării și ieșirii echipamentelor comerciale de purificare a apei, supapelor de scurgere a condensului HVAC.
