Ca un tip de supapă de control a fluidului, supapa de fluture este formată în principal dintr -o componentă - placa de supapă. Selecția acestei componente poate afecta semnificativ eficiența operațională și durata de viață a sistemului de fluide.

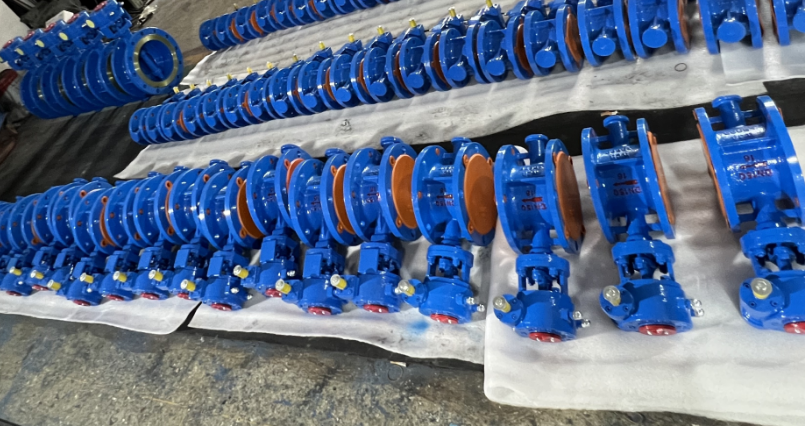

I. Tipuri și caracteristici ale structurii plăcilor de supapă

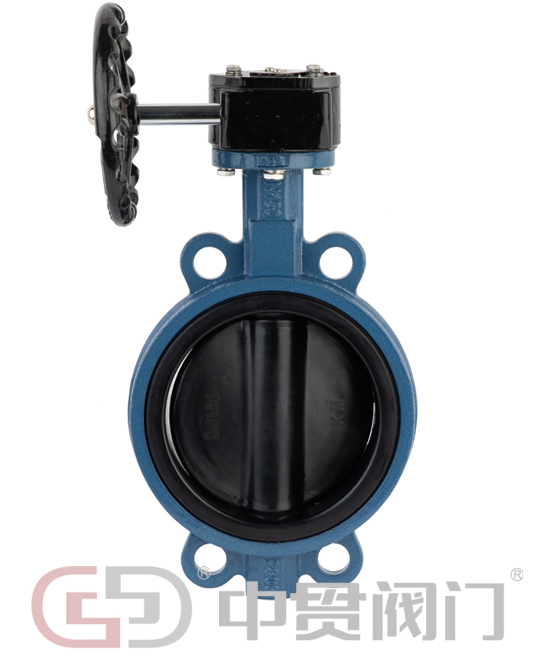

Placă de supapă concentrică (robinet de fluture al liniei centrale)
Acest tip prezintă un design în care centrul plăcii de supapă este aliniat cu axa tulpinii supapei. Are avantajele structurii simple și ale costurilor reduse. Este potrivit pentru condiții de joasă presiune sub PN10 și se găsește în mod obișnuit în sistemele de alimentare cu apă și sistemele de apă de circulație a aerului. Avantajul său constă într -o întreținere ușoară, dar performanța de sigilare este relativ limitată.
Placă de supapă excentrică unică
Prin proiectarea centrului tulpinii supapei pentru a se abate ușor de centrul plăcii de supapă, rezistența la frecare în timpul procesului de deschidere și închidere este efectiv redusă. Această structură se realizează excepțional de bine în condiții de presiune medie și joasă (PN16-PN25) și este deosebit de potrivită pentru tratarea canalizării și transportul general de lichid chimic.
Placă dublă de supapă excentrică
Adoptează un design dublu de compensare pentru tulpina de supapă și placa de supapă, optimizând unghiul de contact de etanșare și prelungind semnificativ durata de viață a serviciului. În condițiile de lucru cu presiune medie și înaltă, de la PN25 la PN40, este deosebit de potrivit pentru sistemele de conducte din industria petrolului și chimică care necesită deschidere și închidere frecventă.
Trei placă de supapă excentrică
Datorită designului triplu excentric al tulpinii de supapă, a plăcii de supapă și a scaunului supapei, sigiliul dur metalic a obținut o schimbare tehnologică în ceea ce privește performanța de frecare.calitate superioarăStructura poate rezista la temperaturi de până la 600 ℃ și presiuni peste PN64, ceea ce îl face principalul produs de alegere pentru conductele cu aburi și sistemele de transport de petrol/gaze.
Ii. Analiza caracteristicilor materialului plăcii de supapă
Seria de materiale metalice
Placă de supapă din fontă: include fontă gri HT200/HT250 gri și fontă ductilă QT450. Are o performanță ridicată a costurilor și o rezistență la coroziune limitată. Este utilizat în principal în sistemele de apă de joasă presiune și transportul de gaze non-corozive.
Plăcile de supapă din oțel de carbon: cu o rezistență superioară celei de fontă, WCB (A216) și LCB (oțel carbon cu temperatură scăzută) pot rezista la presiuni până la PN40. Cu toate acestea, acestea trebuie să fie utilizate împreună cu acoperirile anticorroziunii. Se găsesc în mod obișnuit în conductele de petrol și aburi medii și de joasă presiune.
Selectarea plăcilor de supapă din oțel inoxidabil
304 Oțel inoxidabil: tip de scop general pentru industrii alimentare și farmaceutice
316 Oțel inoxidabil: Model de coroziune a apei anti-Sea (conține molibden)
Oțel cu fază dublă: dubla rezistență, rezistența la coroziune este și mai puternică.
SuperOţel inoxidabil: Capabil să reziste la toți acizii puternici
Materiale speciale
Aliaj Hastelloy: tipul dur împotriva acizilor puternici
Aliaj pe bază de nichel: rezistent la temperaturi de până la 1000 ℃
Căptușeală din plastic / căptușeală din cauciuc: rezistent la temperaturi ridicate, dar rezistent la coroziune
Acoperire ceramică: micul campion dur
Iii. Trei elemente pentru modelSelecţie
Vizualizarea mediului:
Material rezistent la coroziune: 316/ oțel duplex
Acoperite cu particule rezistente la abraziv
Garnituri moi pentru lichide curate
Verificați condițiile de funcționare:
Temperatură normală (≤ 80 ℃): etanșare cauciuc
Temperatură medie (80 - 400 ℃): etanșare metalică
Temperatură ridicată (≥ 400 ℃): aliaje speciale
Structura excentrică cu trei presiuni de înaltă presiune
Vizualizați industria:
Alimente și medicamente: 316L + PTFE
Petrochimice: excentricitate standard Tri-end API
Iv. Opțiuni clasice de potrivire
Apă de la robinet: fontă/oțel inoxidabil + cauciuc
Pipeline acid clorhidric: Aliaj Hastelloy
Acid sulfuric concentrat: trebuie să fie căptușit cu PTFE
Prelucrarea alimentelor: oțel inoxidabil lustruit în oglindă
Transport cu suspensie de cărbune: acoperire ceramică
V. Întrebări comune
Apa de mare nu poate fi tratată cu oțel duplex de grad de 316. Este nevoie de mai multe.
Acidul sulfuric concentrat trebuie căptușit cu plastic; Oțelul inoxidabil se va deteriora.
Rezistența la uzură ridicată folosește carbură de tungsten, cu o durată de viață care este de 5 ori mai lungă.
Instalați un filtru dacă există impurități.
VI Puncte de întreținere
Verificați în mod regulat pentru uzură
Inspecțiile periodice ale zonelor critice sunt efectuate la fiecare 2 până la 3 ani.
Se sugerează să se stabilească un fișier de întreținere.
Valva de temperatură ridicată trebuie să fie preîncălzită.
VII. Tendințe viitoare
Materiale noi mai durabile
Cu funcție inteligentă de monitorizare
Design mai ecologic
Serviciu personalizat de personalizare
Sugestie de selecție:
Furnizați parametri specifici ai condițiilor de operare. Inginerii profesioniști vor recomanda cea mai bună soluție. Pentru proiecte importante, este recomandat să efectueze mai întâi teste.
