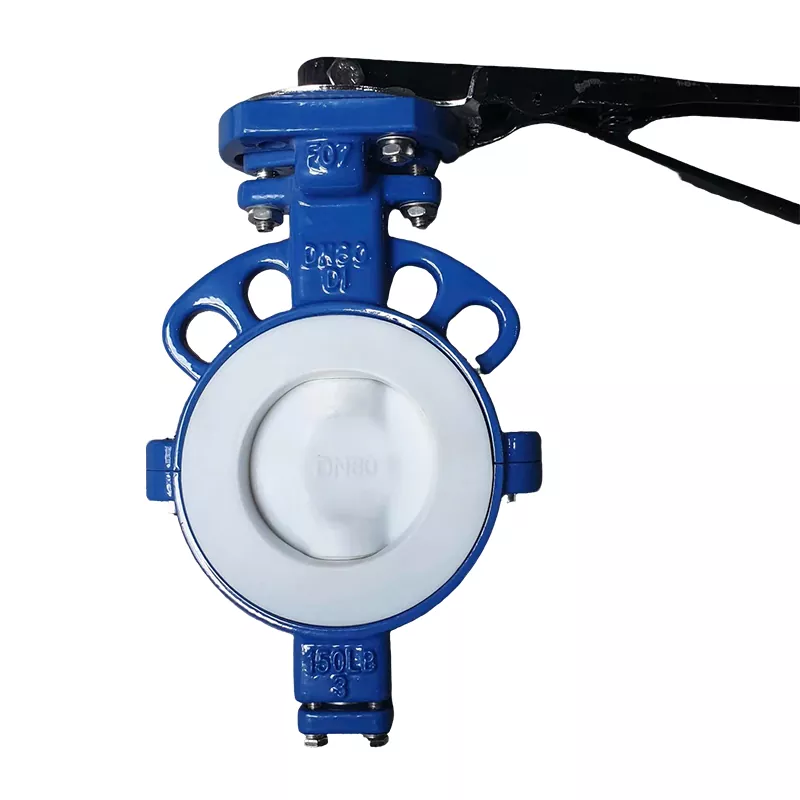

Supapă fluture cu corp împărțit complet căptușit cu PTFE

Supapa fluture căptușită complet cu PTFE cu corp divizat de la Zhongguan Valve este o soluție de control al fluidelor de înaltă performanță, proiectată special pentru cele mai dificile medii industriale din lume. Combinând inovația structurală avansată cu știința materialelor de elită, această supapă emblematică prezintă o căptușeală de politetrafluoretilenă (PTFE) de înaltă densitate, de calitate superioară, care oferă un scut impenetrabil împotriva coroziunii chimice extreme, uzurii abrazive și instabilitatea termică.

Protecție completă împotriva coroziunii fără compromisuri

Corpul supapei în interior și în exterior, împreună cu miezul discului, este complet încapsulat cu politetrafluoretilenă (PTFE) rezistentă. Acest lucru creează o barieră impenetrabilă, nereactivă împotriva acizilor puternici, alcalinelor concentrate, clorului și solvenților organici foarte reactivi. Coeficientul de frecare ultra-scăzut al PTFE minimizează cerințele de cuplu operaționale, previne acumularea mediului și reduce eroziunea abrazivă de la particulele în suspensie.

Avantajul ingineresc al designului cu corp split

Supapa dispune de un corp de supapă detașabil superior/inferior sau divizat stânga/dreapta, fixat ferm prin șuruburi cu flanșă de înaltă rezistență.

• Întreținere în linie fără dezasamblare: Această structură de tip split permite echipelor de întreținere să inspecteze, să întrețină sau să înlocuiască componentele interne de uzură (cum ar fi scaunul supapei PTFE și discul încapsulat) fără a dezasambla complet sistemul structural de conducte. Pur și simplu slăbiți șuruburile de conectare ale corpului pentru a separa corpul supapei.

• Timp de nefuncționare și costuri minime ale forței de muncă: simplifică întreținerea în spații înguste, reduce costurile cu forța de muncă și îmbunătățește semnificativ eficiența operațională a sistemului.

• Modernizare fără sudură a conductelor: Configurația divizată simplifică adăugarea sau schimbarea supapelor în infrastructura de conducte existentă în timpul renovărilor tehnice.




Specificații tehnice și standarde de materiale

Parametru	Detalii specificații
Marca / Producator	Zhejiang Zhongguan Valve Manufacture Co., Ltd.
Gama de diametre nominale	DN40 până la DN1600 (modele personalizate supradimensionate până la DN2400 disponibile la cerere)
Presiune nominală	PN6 / PN10 / PN16 / Clasa 150
Designul corpului	Corp divizat din două piese (aliniere divizată sus/jos sau stânga/dreapta)
Căptușeală și material scaun	Premium Virgin PTFE / PFA / FEP pentru temperatură înaltă
Materialul corpului de bază	Fontă ductilă (GGG40/50), oțel carbon (WCB), oțel inoxidabil (CF8, CF8M)
Configurare disc	Disc PTFE/PFA complet încapsulat, SS316, Hastelloy, miez de oțel duplex
Standard de conectare	Vafer, ureche, secțiune în U, capete cu flanșă (complet compatibil cu ASME, DIN, JIS, BS)

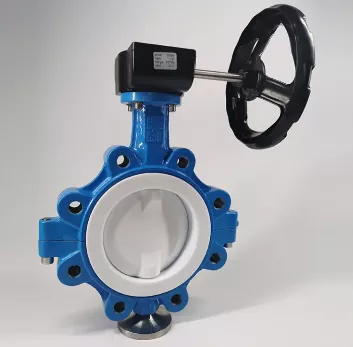

Compatibilitatea actuatorului	Levier anglo manual, cutie de viteze cu melc, actuator pneumatic, actuator electric

Câmpuri de aplicație țintă

Supapele noastre fluture cu corp împărțit complet căptușite cu PTFE servesc ca componente critice pentru siguranță pentru o reglare precisă și o izolare absolută pe diverse linii de procesare de înaltă puritate și periculoase:

• Procesare chimică și petrochimică: gestionarea fiabilă a acidului sulfuric concentrat, acidului clorhidric, sodă caustică și reactivi chimici foarte volatili, asigurând în același timp siguranța absolută a procesului.

• Producție farmaceutică și biotehnologică: modele de suprafețe conforme, inerte și necontaminante care mențin condiții sterile și rezistă în siguranță la tratamente chimice agresive Clean-In-Place (CIP) și Sterilize-In-Place (SIP).

• Producția de alimente și băuturi: Componente de căptușeală din PTFE, neutre din aromă, netoxice, care previn contaminarea lotului și respectă standardele sanitare stricte.

• Tratarea apei industriale și desalinizarea: control extrem de stabil asupra debitelor de apă acide sau alcaline, liniilor de dozare chimică și rețelelor de recuperare a apei salmastre cu salinitate ridicată.




Servicii personalizate OEM/ODM și conformitatea calității

La Zhongguan Valve, înțelegem că condițiile unice de lucru necesită soluții personalizate. Oferim servicii complete, profesionale de personalizare OEM și ODM pentru a îndeplini specificațiile de inginerie vizate:

• Configurația materialului: Opțiuni personalizate pentru miezuri speciale de discuri din aliaj (cum ar fi Hastelloy sau Monel pentru procesarea chimică de elită) sau căptușeli personalizate PFA ultra-pure pentru fluide de calitate semiconductoare.

• Potrivirea dimensiunilor și a acționării: Configurații personalizate ale flanșei superioare conform ISO 5211 pentru o integrare directă, fără sudură, cu actuatoarele dvs. pneumatice sau electrice automatizate existente.

• Etichetare privată și branding: plăcuțe de identificare gravate cu laser, acoperiri de culoare personalizate și branding de turnare proprietar, adaptat pentru distribuitorii internaționali de supape.

Asigurare riguroasă a calității

Fiecare supapă complet căptușită este supusă unei inspecții stricte de fabricație înainte de a părăsi podeaua fabricii. Aceasta include un test de scânteie de înaltă tensiune pentru a asigura zero micro-porozitate sau găuri în stratul de căptușeală din PTFE, urmat de testarea standard a presiunii pe carcasă și scaun. Procesele noastre de producție sunt complet certificate conform ISO 9001, Directiva CE și standardele API, oferind managerilor internaționali de achiziții o fiabilitate completă pe teren.

Ambalare pentru export, expediere și logistică post-vânzare

Ambalaj de protecție standard pentru export

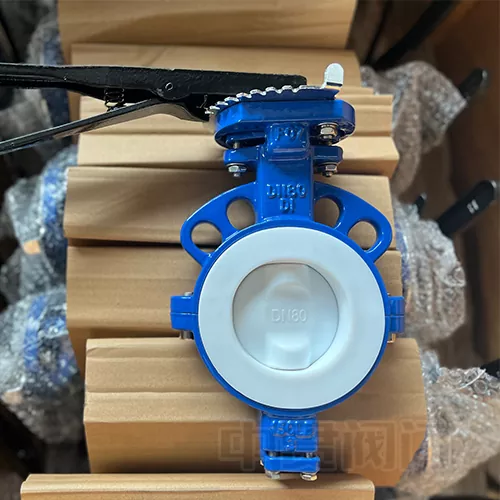

Pentru a preveni orice deteriorare de transport, zgârieturi de frecare sau contaminare a căptușelii interioare de PTFE, toate supapele sunt prevăzute cu capace de protecție din plastic, ambalate în vid și ancorate în siguranță în lăzi de lemn rezistente la mare rezistență, certificate IPPC, fără fumigație. Apropierea de porturile maritime majore (Ningbo și Shanghai) asigură un tranzit rapid și previzibil prin toate canalele de transport maritim, aerian și feroviar.

Asistență post-vânzare cuprinzătoare

• 18 luni garanție: suport de calitate completă care acoperă toate componentele mecanice și de etanșare în condiții normale de funcționare de la data expedierii.

• Răspuns tehnic 24/7: Echipa noastră de aplicații profesionale răspunde în termen de 24 de ore pentru a ajuta clienții internaționali cu ghiduri de instalare, calcule de cuplu și calibrare automată a actuatorului.

• Disponibilitatea pieselor de schimb pentru ciclul de viață: garniturile de schimb originale, scaunele din PTFE și tijele sunt păstrate permanent în inventar pentru a garanta expedierea rapidă la nivel mondial și pentru a minimiza întreruperile operaționale ale clienților.
