ISO5211 este un standard important stabilit de Organizația Internațională pentru Standardizare (ISO) pentrusupapă de conectareactuatoare la supape industriale. Scopul său principal este să se asigure că supapele de turnuri parțiale (cum ar fi valvele de fluturi și supapele cu bilă) și actuatoarele sunt compatibile și pot fi ușor schimbate la nivel mondial. Standardul definește clar dimensiunile conexiunilor de flanșă, cerințele de cuplu, modelele de găuri și structurile de acționare. De asemenea, specifică valorile de cuplu maxime (cuprinse între 32 și 10.000 nm) pentru diferite tipuri de flanșă (de la F03 la F25) .. Prin proiectarea interfeței unificate, ISO5211 simplifică semnificativ procesul de potrivire între supape și actuatoare, reduce complexitatea instalației și îmbunătățește rentabilitatea sistemului și eficiența de întreținere.

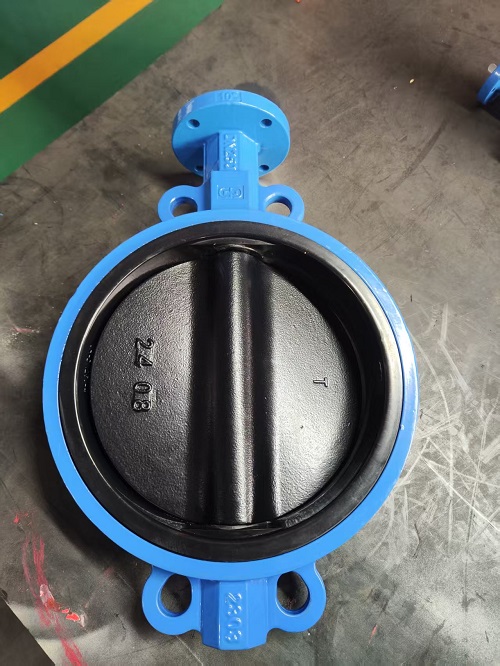

În ceea ce privește proiectarea structurală, ISO5211 subliniază standardizarea flanșelor cu platformă mare (platforme de montare de sus), permițând instalarea directă a actuatoarelor, eliminând suportele tradiționale și conectând arbori, reducând astfel numărul de componente și îmbunătățind stabilitatea. De exemplu, supapele de fluturi care îndeplinesc acest standard pot fi adaptate direct la actuatoarele pneumatice sau electrice pentru instalarea rapidă și un control precis.
Deci, aplicat și în supapa noastră de fluturi, putem oferi diverse standard, dacă aveți nevoie de tulpină rotundă, putem oferi și, de obicei, a fost aplicat într -o țară precum Vietnam și Rusia ECT.
Arborele pătrat este formularul arborelui de acționare recomandat de standardul ISO5211. Avantajele sale principale sunt:
1. Eficiență de transmisie a cuplului înalt: arborele pătrat transmite cuplul prin contact plat, care are o frecare mai mare decât arborele rotund și poate reduce efectiv riscul de alunecare, în special adecvat pentru scenarii de operare de înaltă presiune și de înaltă frecvență.
2. Poziționarea precisă: Potrivirea cheii a arborelui pătrat și a interfeței actuatorului (cum ar fi cheia pătrată a unghiului drept sau tasta pătrată diagonală) poate asigura alinierea strictă a axei de acționare și a supapei, evitând defecțiunea etanșării cauzate de abaterea unghiului.
3. Standardizare și compatibilitate: ISO5211 specifică dimensiunea pătrată a arborelui și poziția găurii flanșei, astfel încât actuatoarele și supapele diferitelor mărci pot fi conectate perfect, îmbunătățind semnificativ flexibilitatea lanțului de aprovizionare.
4. Aplicație la nivel mondial pe piața internațională: proiectarea arborelui pătrată a devenit mainstream pe piețele europene, americane și internaționale de înaltă calitate. De exemplu, supapa cu bilă de flanșă pneumatică importată din Amisco din Statele Unite adoptă platforma înaltă a arborelui pătrat ISO5211, instalează direct actuatorul fără o ajustare suplimentară și acceptă tulpina anti-alunecare a supapei și setări anti-statice, care sunt potrivite pentru condiții de muncă dure. Proiecte similare se găsesc și în produsele cu valve industriale din Germania, Japonia și alte țări, reflectând maturitatea și fiabilitatea lor tehnologică.
Așadar, acesta este motivul pentru care STAR STEM și ISO5211 apar, de obicei, împreună, tulpina noastră goală și supapa de fluturi pătrate din tulpină urmează, de asemenea, acest lucru, unii clientul nostru se întreabă de ce flanșa de top are o altă foraj, a fost multimatul (ISO 5211/GB Standard.) furnizați nu numai un standard.
