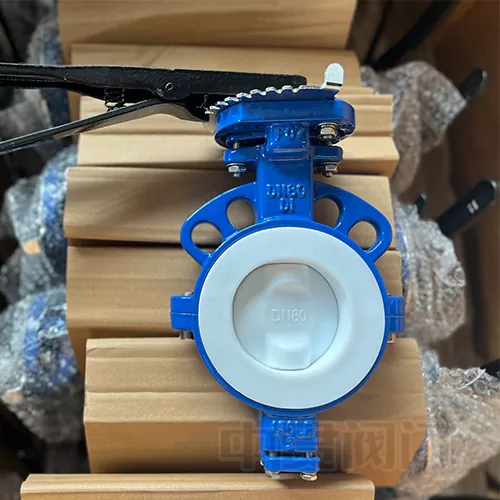

Valva de fluture concentrică este un tip deSupapă de fluturecu structură simetrică de proiectare și costuri reduse. Axa tulpinii supapei a valvei de fluture concentrice coincide cu linia centrală a corpului valvei, iar placa de supapă este în formă de disc și instalată perpendiculară pe axa conductei. EPDM, FKM, PTFE, NBR sunt utilizate în mod obișnuit în valva fluture.
Principiul de lucru
Principiul de funcționare al valvei concentrice de fluture se bazează pe rotația de 90 °. Când placa de supapă se rotește în jurul axei centrale pentru a fi paralelă cu conducta, supapa este în stare deschisă; Când se rotește într -o poziție verticală, supapa este închisă. Sigiliul se bazează pe deformarea elastică a materialului scaunului supapei și se potrivește strâns cu placa de supapă.
A fost prezentat în:
1. Eficiență eficientă: structură simplă, costuri scăzute de fabricație și o soluție de control a fluidului rentabil.
2. Lumina de lumină și flexibilă: Greutatea aceluiași calibru este de obicei doar o treime din cea a unei supape de poartă, ceea ce face ca instalarea și întreținerea să fie mai convenabilă.
3. Sigilare bună cu presiune joasă: în special adecvată pentru apă sau medii de aer la PN16 și sub nivelurile de presiune și condițiile normale de temperatură.
Dar are propria limitare:
1. Uzura mai mare: Deoarece placa de supapă și scaunul supapei sunt întotdeauna în contact în timpul procesului de deschidere și închidere, utilizarea pe termen lung poate provoca cu ușurință uzura pe suprafața de etanșare.
2. Rezistența la temperatură și presiune limitată: Materialele moi de etanșare (cum ar fi cauciucul) nu sunt potrivite pentru temperaturi ridicate (> 150 ℃) sau condiții de presiune ridicată și sunt predispuse la îmbătrânire și deformare.
3. Nu este potrivit pentru mediile care conțin particule: particulele solide pot zgâria scaunul supapei și pot afecta efectul de etanșare.
Astfel, concentricValve de fluturisunt utilizate în mod obișnuit în mediu de apă sau în acid și alcalin, presiunea din PN 16. Dacă ezitați să selectăm scaunele, ne puteți contacta cu mediu și temperatură. Echipa noastră de tehnologie va selecta un material potrivit pentru proiectul dvs.
