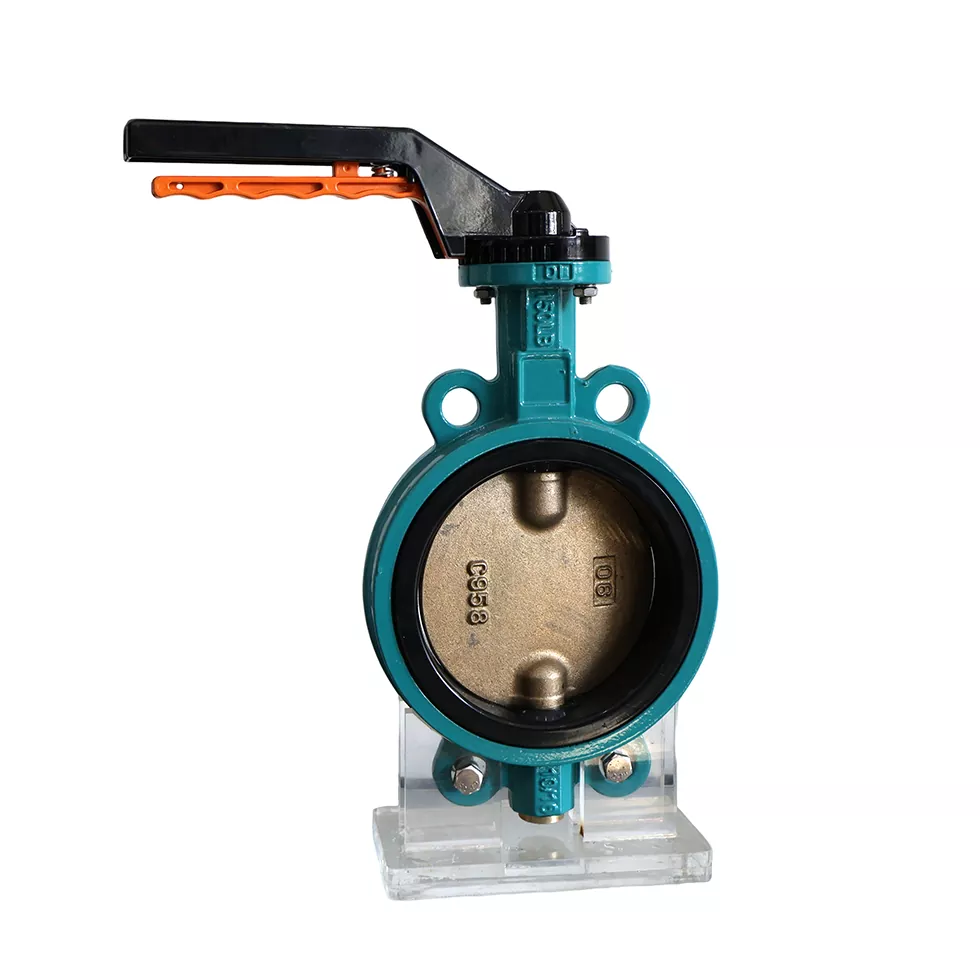

Supapă de fluturi cu jumătate de tulpină

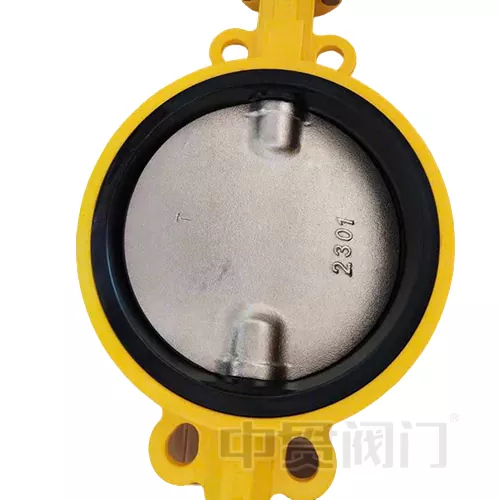

Valva de fluture cu jumătate de tulpină are doar o diferență cu cealaltă supapă de fluture obișnuită, tulpinile au două etape, poate apela, de asemenea, ca arbore de supapă împărțită, înseamnă reducerea secțiunilor transversale și acordă mai multă importanță valorii KV. Dacă sunteți în căutarea acestor supape pentru industria sau proiectele dvs., supapa de fluture pe jumătate tulpină este o alegere bună, fiecare material din partea și flanșa superioară sau forma tulpinii, totul poate fi personalizat.

Beneficii de performanță și limitele aplicabile

1.. Economic și ușor de întreținut:

Costul de fabricație al valvei de fluture cu jumătate de tulpină este de doar 70% din cel al unei supape fluture cu tulpină completă și nu este necesar să mențineți cutia de umplutură de jos;

2.. Optimizare pentru scenarii de joasă tensiune:

Presiune de lucru≤ PN16, temperatura aplicabilă -10 ° C ~ 120 ° C (sigiliu EPDM) / -20 ° C ~ 80 ° C (sigiliu NBR);

Valoarea CV a coeficientului de debit este cu 40% mai mare decât cea a valvei de poartă cu același diametru, iar pierderea de presiune este ≤ 0,2 bar (la un debit de 2 m/s).

3. Flexibilitatea instalării:

Supapa de fluture cu jumătate de tulpină poate fi instalată pe orizontală sau verticală, iar corpul supapei poate fi selectat în fontă (GGG50) sau oțel inoxidabil (CF8M);

Adaptarea proiectării clip-on la proiecte de renovare a conductelor cu spațiu limitat (de exemplu, extinderea conductelor de cameră pentru echipamente).

4. Compatibilitatea tipică a mediilor:

o. Apă curată, apă de răcire circulantă, abur de joasă presiune (≤1.6mpa);

b. Uleiuri B.Neutrale (vâscozitate ≤220cst), aer și alte gaze non-corozive;

C. C. Concentrația de lichide acide și alcaline (pH 5 ~ 9)
