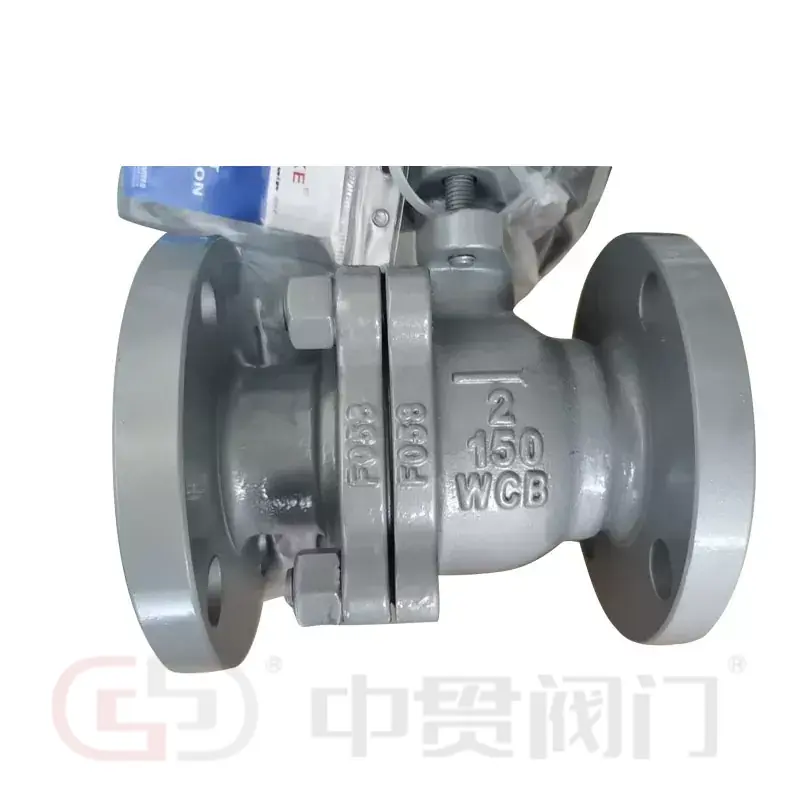

Supapă cu bilă plutitoare WCB cu racord cu flanșă

Supapa folosește oțel carbon WCB pentru corpul său principal care conține presiune. Acest material este aplicat în mod obișnuit la serviciile industriale de apă, ulei și abur în care oțelul carbon este compatibil cu mediul de operare. Zhongguan listează, de asemenea, LCB și WCC ca materiale alternative ale caroseriei, permițând selecția materialului pentru a reflecta temperatura de serviciu, cerințele mecanice și specificațiile proiectului.

Detaliile cheie de construcție includ:

Combinația dintre un corp din oțel carbon și materiale interne selectate face ca supapa cu bilă plutitoare WCB cu racord cu flanșă să fie potrivită pentru medii industriale compatibile, unde sunt necesare închidere de încredere și întreținere practică.

Capetele cu flanșe asigură o conexiune cu șuruburi la flanșele de conductă potrivite. Zhongguan enumeră opțiunile feței de etanșare RF, FF și RTJ pentru a se potrivi diferitelor specificații ale conductelor. Aceste configurații sprijină planificarea instalării în cadrul proiectelor industriale, cu condiția ca dimensiunile flanșei supapei, clasa de presiune și fața să se potrivească cu echipamentul conectat.

Dimensiunile și intervalele de presiune enumerate acoperă mai multe configurații de conducte. Clasele nominale și PN aparțin unor sisteme de desemnare diferite și nu trebuie tratate ca fiind direct interschimbabile fără verificarea standardului și a condițiilor de proiectare aplicabile.

Compatibilitatea materialelor și limitele presiune-temperatură determină dacă o supapă este potrivită pentru un anumit serviciu. Oțelul carbon WCB este, în general, potrivit pentru aplicații compatibile cu apă, ulei și abur, în timp ce materialul scaunului afectează performanța de etanșare în condițiile de operare selectate.

Domeniile tipice de aplicare includ:

Mecanismul cu bilă plutitoare se bazează pe presiunea diferențială pentru a împinge mingea spre scaunul din aval. Acest contact ajută la formarea etanșării de închidere, în timp ce materialul de scaun selectat determină adecvarea acestuia pentru mediu și temperatura de funcționare.

Corpul cu șuruburi din două piese oferă acces la componentele interne pentru întreținere. În funcție de procedura de construcție și întreținere, caroseria poate fi deschisă pentru a inspecta sau înlocui piesele care pot fi reparate fără a demonta întregul ansamblu de conducte. Izolarea, depresurizarea și manipularea în siguranță rămân necesare înainte de întreținere.

Considerații suplimentare de proiectare și achiziții includ:

Performanța împotriva incendiilor și antistatică nu sunt stabilite de specificațiile furnizate. API 6D și ASME B16.34 sunt listate ca standarde de proiectare, iar API 598 este listat ca standard de testare; Numai aceste referințe nu confirmă certificarea împotriva incendiilor sau construcția antistatică.

Pentru proiectele care necesită caracteristici suplimentare de siguranță, următoarele puncte necesită documentație tehnică specifică:

Aceste verificări sunt deosebit de relevante pentru serviciul de hidrocarburi, conductele de temperatură înaltă și instalațiile cu cerințe de siguranță definite.

Zhongguan operează baze de producție de supape în Tianjin, înființată în 2016, și Oubei, Yongjia, Wenzhou, undeZhejiang Zhongguan Valve Manufacture Co., Ltd.a fost fondată în 2019. Compania are peste 19 ani de experiență în industria supapelor.

Echipamentele de producție includ mașini de testare a presiunii supapelor, echipamente de instalare a scaunului supapei, echipamente de montare a manșonului arborelui și mașini de marcat. Zhongguan deține certificate ISO pentru produsele sale cu supape și oferă scaune certificate WRAS pentru supapele fluture aplicabile. Revizuiește-necertificateşicazuri de cooperarepentru mai multe detalii.

PentruSupapă cu bilă plutitoare WCB cu racord cu flanșă, detaliile de selecție includ materialul corpului WCB, LCB sau WCC, intervalul de dimensiuni DN15–DN600, clasa de presiune, fața cu flanșă RF/FF/RTJ și materialul scaunului. Opțiuni înrudite în acelașisupapă cu bilăfamilia sunt de asemenea disponibile. Zhongguan lucrează, de asemenea, cu companii de inginerie și angajați din Vietnam, Malaezia și Singapore.
