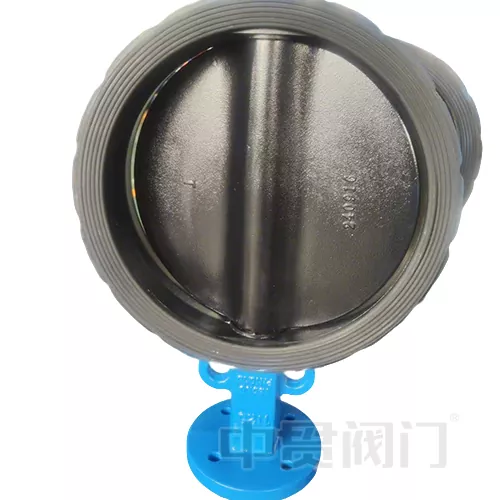

EN593 Proiectare supapă de fluture standard

Ca o specificație importantă în domeniul valvelor industriale din Europa, standardul de proiectare EN593 oferă un cadru sistematic pentru proiectarea, fabricarea și testarea valvelor de fluturi metalice. Acest articol va analiza profund cerințele de bază ale standardului și va explora avantajele tehnice ale valvelor de fluturi care îndeplinesc acest standard (EN 593 Proiectarea valvei standard de fluture) în scenarii industriale.

Specificații de bază ale standardului EN593

EN593 a fost dezvoltat de Comitetul European pentru Standardizare (CEN) și se aplică proiectării valvelor de fluturi metalice în sisteme de conducte cu flanșă sau sudată cu fund, care acoperă funcții de izolare, reglare și control. Reperele sale tehnice includ:

Interval de presiune și dimensiune:

1.. Presiune nominală (PN): 2,5 până la 40 de bar; American Standard Grad (Clasa): 150 până la 300;

2. Diametrul nominal (DN): DN20 până la DN2400, cu un suport maxim de proiectare a diametrului de 2,4 metri (DN2400);

3. Aplicațiile speciale (cum ar fi controlul procesului) necesită referire la standarde suplimentare EN1349 și EN60534-2-1.

Cerințe materiale și structurale:

1.. Corpul supapei trebuie să fie confecționat din metal rezistent la coroziune (cum ar fi oțel carbon, oțel inoxidabil sau oțel duplex) și să îndeplinească certificarea materialelor EN 10204;

2. Tulpina supapei și placa de fluture trebuie să aibă rezistență torsională, iar sigiliul scaunului supapei trebuie să fie adaptat la garnituri moi (EPDM/FKM) sau garnituri dure din metal-metal;

3. Dimensiunile conexiunii flanșei urmează cu strictețe standardul EN 558 pentru a asigura schimbarea globală.

Specificații de testare a performanței:

1. Test de etanșare: conform standardului ISO 5208, scurgerile zero se realizează de 1,1 ori mai mult decât presiunea nominală;

2. Verificarea cuplului de funcționare: După instalarea actuatorului, acesta trebuie să treacă 1000 de teste de ciclu de deschidere și închidere, iar fluctuația cuplului este articol

3. Test de rezistență la presiune: corpul supapei trebuie să reziste la un test de presiune hidrostatică de 1,5 ori mai mare decât presiunea PN timp de 3 minute fără deformare

Ouren593 Proiectare Standard Valva de fluture Standard Urmați cu strictețe aceste standard, dacă aveți nevoie să confirmați un alt standard, vă rugăm să ne contactați.

Avantaje tehnice

Avantaje tehnice:

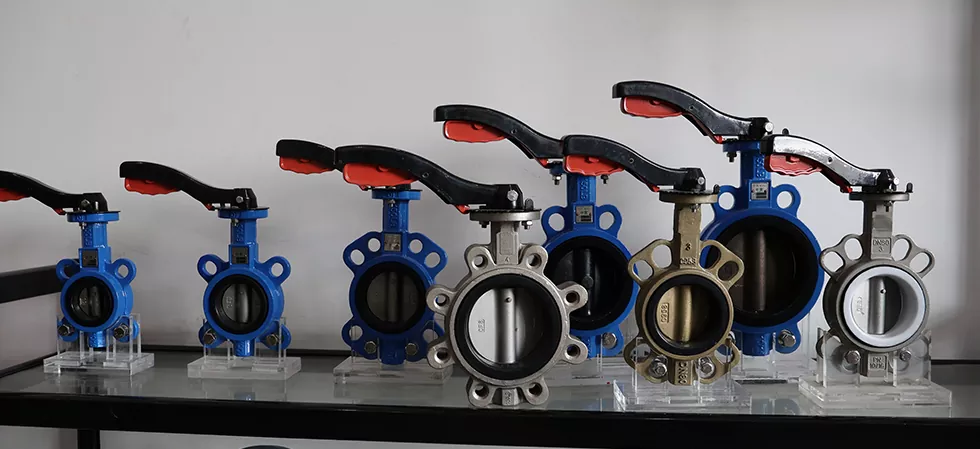

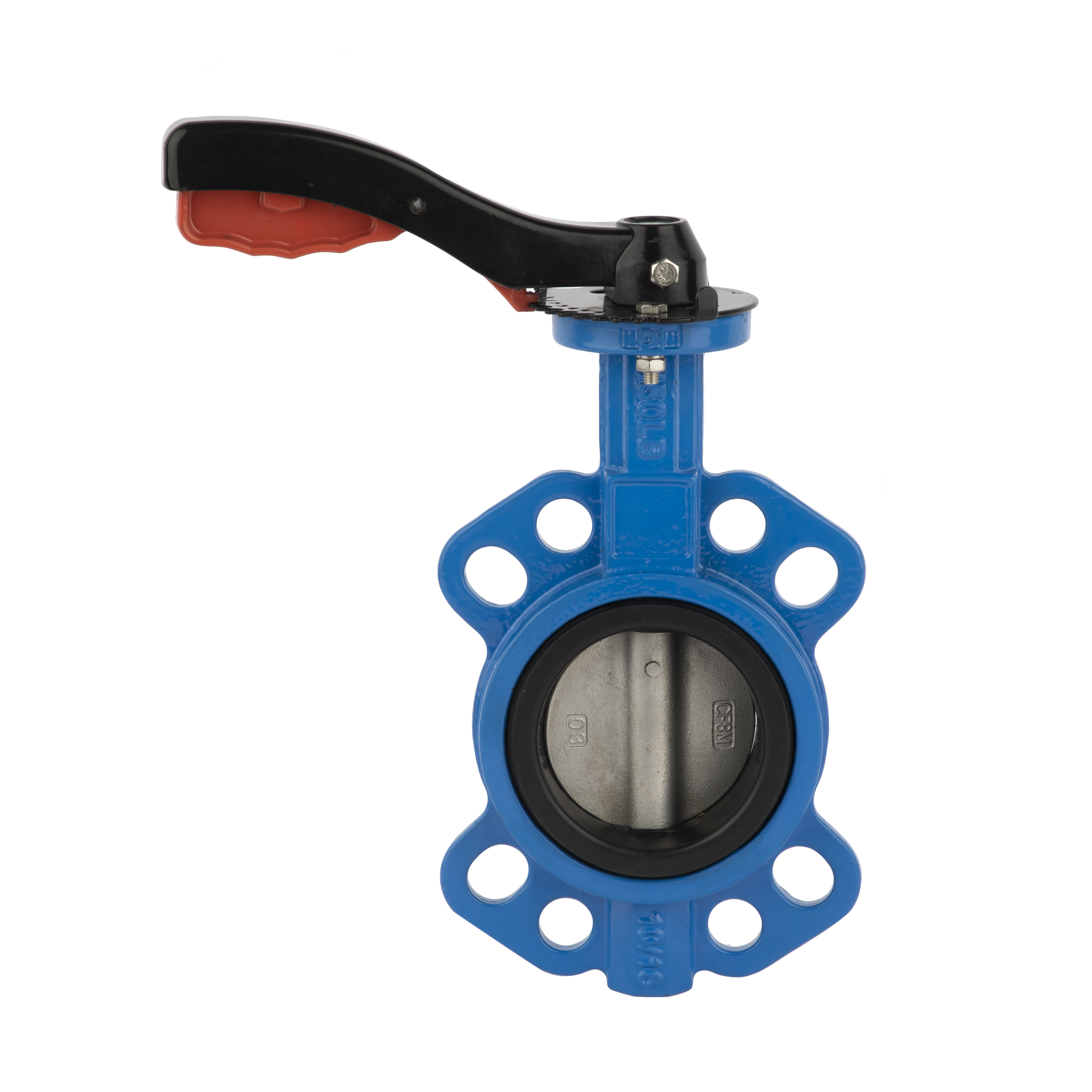

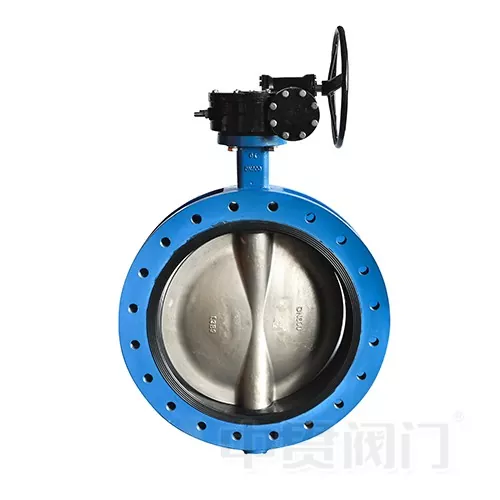

Valva de fluture care respectă standardul EN593 (EN593 Design Standard Butterfly Valve) funcționează bine în următoarele scenarii:

Adaptabilitatea la media aspră:

1. Prin optimizarea suprafeței plăcii fluture cu placare de halar, PTFE sau metal, poate rezista la acid puternic, abur la temperatură ridicată și media granulară abrazivă;

2. De exemplu, supapa DN1600 poate rezista la coroziunea H2S la 150 ℃ și PN16 pentru o lungă perioadă de timp în sistemul de recuperare a sulfului unei plante petrochimice.

Proiectare de etanșare de înaltă eficiență:

1. Structura de etanșare bidirecțională (dublu excentric sau triplu excentric) reduce frecarea deschiderii și închiderii și prelungește durata de viață a scaunului supapei;

2. Nivelul de scurgere a scaunului de supapă de etanșare moale ajunge la clasa a VI-a (sigiliu la nivel de bulă), iar sigiliul dur îndeplinește standardul de siguranță la incendiu (API 607).

Potențial de actualizare inteligentă

1. Interfața standardizată ISO5211 Square Shaft (F05-F25) acceptă integrarea rapidă a actuatoarelor electrice/pneumatice;

2. Combinate cu Internetul industrial al lucrurilor (IIOT), cuplul valvei, temperatura și datele de avertizare a scurgerilor pot fi monitorizate în timp real.
