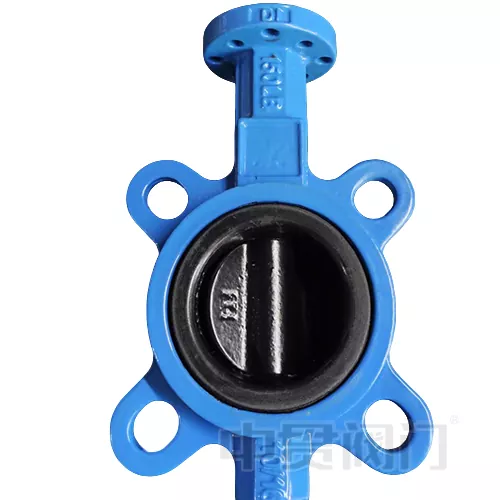

Supapă fluture cu disc acoperit Halar

Supapa fluture cu disc acoperit cu Halar este proiectată pentru medii chimice extreme, utilizând acoperirea Halar (ECTFE) pe suprafața discului pentru a obține o rezistență superioară la coroziune. Cu un interval de temperatură de serviciu de la -40℃ la 150℃ (aplicația de temperatură specifică trebuie, de asemenea, luând în considerare materialele scaunului) și o grosime de 0,5-1,2 mm.

Funcția de bază a acoperirii HALAR

HALAR (copolimer etilenă-clorotrifluoretilenă, ECTFE) este un fluoropolimer de înaltă performanță care acoperă uniform suprafața plăcii fluture printr-un proces de pulverizare electrostatică pentru a forma un strat protector dens cu o grosime de 0,5 ~ 1,2 mm. În supapa fluture cu disc acoperit Halar, funcțiile de bază ale acestei acoperiri includ:

1. Rezistență la coroziune chimică: poate rezista la 98% acid sulfuric, 37% acid clorhidric, alcali puternici (cum ar fi 50% NaOH) și solvenți organici (cum ar fi acetona, xilen), iar viteza de coroziune este mai mică de 0,01 mm/an;

2. Rezistență la temperatură: interval de temperatură de utilizare pe termen lung -40℃~150℃, rezistență pe termen scurt la șoc termic de 180℃;

3. Permeabilitate scăzută: Structura moleculară este densă, împiedicând corodarea substratului metalic al plăcii fluture din cauza pătrunderii medii;

4. Rezistență la uzură și anti-lipire: coeficientul de frecare a suprafeței este de până la 0,3, ceea ce reduce aderența mediilor granulare și extinde ciclul de întreținere.

5. În comparație cu acoperirile PTFE sau PP, rezistența mecanică a HALAR este crescută cu mai mult de 50%, mai ales în condiții frecvente de deschidere și închidere, ceea ce poate împiedica crăparea și căderea acoperirii.

Optimizare structurala:

Pentru a se adapta la proprietățile fizice ale acoperirii HALAR, supapa fluture cu disc acoperit cu Halar adoptă un design țintit:

1. Prelucrare de precizie a plăcii fluture: materialul de bază este fabricat din oțel inoxidabil 316L sau oțel duplex, iar rugozitatea suprafeței este ≤Ra3.2μm prin strunjire CNC, oferind o bază uniformă de aderență pentru acoperire. Marginea plăcii fluture este rotunjită pentru a evita concentrarea tensiunilor de acoperire.

2. Sistem de etanșare bidirecțională: Cu scaunul supapei de etanșare moale EPDM sau FKM, formează o interfață de etanșare „compozit rigid-flexibil” cu acoperirea HALAR, realizând scurgeri bidirecționale zero la o presiune ≤PN16 (în conformitate cu standardul ISO 5208).

3. Adaptare ISO5211: Partea superioară a tijei supapei este echipată cu o interfață cu arbore pătrat (în conformitate cu standardul ISO5211 F05-F10), care poate fi instalată direct cu actuatoare pneumatice/electrice, iar eroarea de ieșire a cuplului este ≤5%.

Media aplicabile și scenarii tipice

Supapa fluture cu disc acoperit Halar este proiectată pentru următoarele medii:

1. Acid/alcali puternic: cum ar fi soluția de galvanizare (conținând acid cromic), gaz de clor umed în procesul de clor-alcali, concentrat de acid fosforic;

2. Solvenți organici: intermediari petrochimici precum benzen, esteri, cetone etc.;

3. Medii oxidante: peroxid de hidrogen (concentrație≤50%), soluție de hipoclorit de sodiu;

4. Fluid de înaltă puritate: agent de curățare CIP/SIP în industria farmaceutică, livrare de apă ultrapură.
