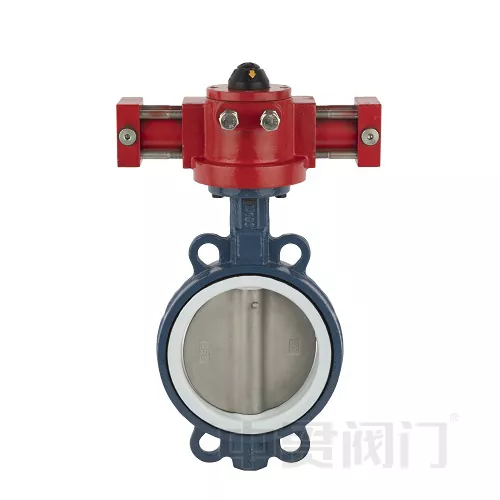

Valvă de fluture concentrică cu acționare hidraulică

Valva de fluture concentrică de acționare hidraulică se caracterizează printr -un disc care se rotește în jurul unui arbore central pentru a controla debitul, în timp ce actuatoarele hidraulice folosesc presiunea fluidului pentru a muta supapa. Această combinație permite un control precis și puternic al fluxului de fluid în diferite aplicații, în special în cazul în care se dorește automatizarea și sunt necesare cupluri mai mari.

I. Principiul de lucru

Sistemele de control al fluidelor industriale reglează debitul prin deschiderea și închiderea valvelor de fluturi. Valva de fluture hidraulic folosește un sistem de acționare hidraulică pentru a transforma presiunea fluidului în energie mecanică, conducând arborele supapei pentru a finaliza o mișcare de rotație de 90 °. În comparație cu actuatoarele electrice/ pneumatice, sistemul hidraulic asigură o putere de cuplu mai mare și o rezistență la impact mai bună.

Ii. Structura și funcțiile de bază

Componente ale corpului supapei

Disc: deschide și închide calea de curgere rotind 90 °.

Tulpina supapei: componenta de transmisie a miezului care conectează actuatorul la disc.

Sistemul de etanșare: scaunul de supapă de sigilare moale EPDM asigură scurgeri zero.

Metoda conexiunii: design flancat/wafer (conform standardelor ANSI/EN).

Actuator hidraulic

Presiunea de ulei conduce un cilindru cu piston, care iese de forță liniară → convertirea în cuplul de rotație.

Standard de 90 ° Curce, timpul de răspuns ≤ 3 secunde.

Opțional cu acțiune unică (revenire cu arc) sau cu acțiune dublă (unitate hidraulică bi-direcțională).

Iii. Avantaje tehnice
