Ce este o conexiune cu flanșă?
O conexiune cu flanșă este o metodă de conectare care a folosit pe scară largă mecanica detașabilă. Folosește adesea o pereche de flanșe, o garnitură de etanșare și șuruburi și piulițe pentru a conecta strâns țevile, supapele sau echipamentele.
Principiul său cheie este:folosind forța de strângere a șuruburilor pentru a comprima garnitura de etanșare între flanșe, protejând astfel lichidul (lichid sau gaz) împotriva scurgerilor.

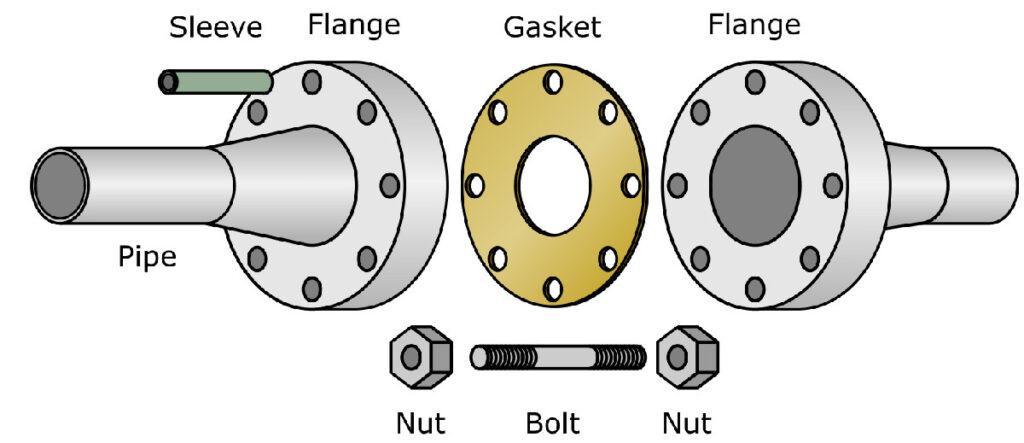

O conexiune tipică cu flanșă care include următoarele patru părți principale:

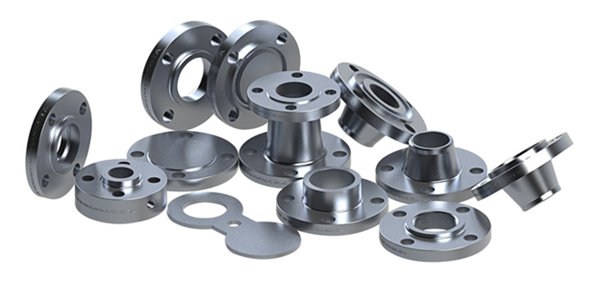

Flanşă: O piesă în formă de disc fixată la capătul unei țevi sau al unui port de echipament, de obicei cu găuri pentru șuruburi.
Garnitură de etanșare: Se pune între fețele de etanșare a două flanșe, se presează pentru a face etanșarea.
Șuruburi și piulițe: Treceți prin orificiile pentru șuruburi de pe flanșe pentru a furniza forța de prindere.
Fața de etanșare: Suprafața flanșei care se apropie de garnitură; vine în tipuri distincte (de exemplu, față înălțată, față masculină/feminină etc.).
Principalele avantaje:
Avantaj ridicat și etanșare robustă: calificat pentru a manipula presiune înaltă, temperatură ridicată sau medii erozive.
Demontare si intretinere usoara: Conexiunea poate fi deschisă cu ușurință pentru curățarea țevilor, inspecția echipamentului sau înlocuirea pieselor.
Bună substituibilitate: Flanșele respectă standardele naționale (de exemplu, GB), standardele industriei chimice (de exemplu, HG), standardele industriei mecanice (de exemplu, JB) și standardele internaționale (de exemplu, ANSI/ASME, DIN). Produsele de la diferiți producători pot fi alternate cu condiția ca acestea să adere la același standard.
Aplicatii generale:
Ingineria conductelor: Conectarea țevilor la țevi, țevilor la supape și țevilor la pompe.
Recipient sub presiune: Atașamente pentru cămine și cămine de pe vasele de reacție și recipiente.
Punct de conectare: Conexiunile de intrare și ieșire ale presurizatoarelor și conexiunile dintre mantaua canalului și carcasa schimbătoarelor de căldură.
Sisteme de producție și utilități publice: Petrol, chimie, gaze naturale, tratarea apei, sisteme de încălzire și așa mai departe.
Comparație simplă cu alte moduri de conectare:
Comparativ cu sudarea: Conexiunile cu flanșă sunt detașabile, dar sunt mai costisitoare și pot introduce puncte de scurgere suplimentare posibile.
Comparativ cu conexiunile filetate: Conexiunile cu flanșă pot suporta presiuni mai mari și se pot adapta la diametre mai mari ale țevilor, dar sunt mai complicat de instalat și necesită mai mult spațiu.
Rezumat simplu: Când există o cerință de a rezista la presiune înaltă, de a face față cu diametre mari ale țevilor sau de a solicita dezasamblare frecventă pentru întreținere, conexiunea cu flanșă este în mod normal metoda preferată. Cele mai comune exemple sunt cuplajele de pe conductele de apă pentru stingerea incendiilor sau conductele de abur din fabrică care evidențiază „discuri înălțate” și sunt fixate cu un cerc de șuruburi.
