Gândește-te la robinetul de apă al casei tale și la un tunel de autostradă. Robinetul poate fi complet deschis, dar apacurgereeste încă limitat de propriul diametru. Tunelul autostrăzii, totuși, permite vehiculelor să treacă cu viteză maximă fără nicio obstacol. Această analogie simplă surprinde diferența de bază dintre o supapă cu bilă cu port complet și o supapă cu bilă cu port redus.
În primul rând, să înțelegem supapa cu bilă în sine

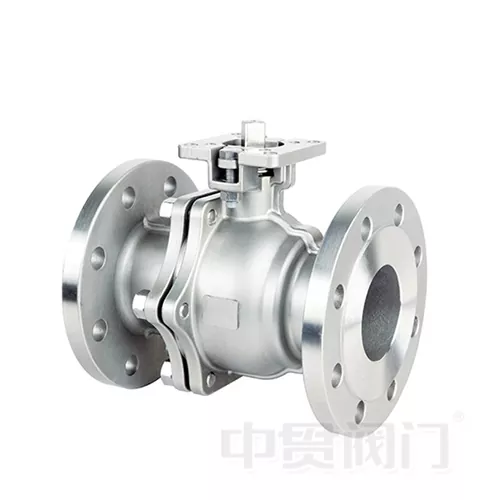

O supapă cu bilă, după cum sugerează și numele, are o componentă de bază - o bilă cu o gaură în ea. Rotirea mânerului supapei se rotește această bilă. Când orificiul se aliniază cu conducta, fluidul (apă, ulei, gaz etc.) poate curge prin ele. Când mingea este rotită cu 90 de grade, gaura este blocată și fluxul este oprit. Este o supapă de pornire/oprire extrem de eficientă și fiabilă.
Portul complet și Portul redus descriu dimensiunea acestei găuri în minge și lățimeasupapăpasajul intern al lui.
Supapă cu bilă cu port complet: „Autostrada” fără obstacole
Caracteristică de proiectare: diametrul găurii din sfera unui robinet cu bilă cu port complet este de aceeași dimensiune cu diametrul țevii de conectare. Aceasta înseamnă că atunci când supapa este complet deschisă, trecerea sa este un orificiu drept, neobstrucționat, fără puncte înguste.
Avantaj cheie: zero rezistență, fără înfundare
Flux neobstrucționat: Fluidul trece fără aproape nicio pierdere suplimentară de presiune, cum ar fi conducerea pe o autostradă dreaptă.
Funcție puternică: permite o operațiune specială numită „pigging”. În conductele pe distanțe lungi (de exemplu, pentru petrol și gaze), un dispozitiv numit „porc” este trimis prin conductă pentru a o curăța sau inspecta. Doar o supapă cu bilă cu port complet permite trecerea acestui „porc”.
Gândiți-vă la asta ca: un drum care își menține întreaga lățime de la început până la sfârșit, fără secțiuni de blocaj.
Utilizări obișnuite: Conducte de proces critice, linii de transfer pe distanțe lungi și orice aplicație care necesită un debit maxim sau porc, adesea în petrol, gaze și produse chimiceindustrii.
Supapă cu bilă cu port redus: „Strada principală” rentabilă
Caracteristica de proiectare: Diametrul orificiului din sfera unei supape cu bilă cu orificiu redus este mai mic decât diametrul țevii de conectare. De obicei, este cu o dimensiune standard mai mică. De exemplu, alezajul unei supape cu orificiu redus DN100 (100 mm) poate fi de numai aproximativ 80 mm.
Avantaj cheie: cost mai mic, compact, greutate mai mică
Eficient din punct de vedere al costurilor: Deoarece bilă și corpul supapei pot fi făcute mai mici, utilizează mai puțin material și este, de obicei, mai ieftină decât o supapă cu port complet de aceeași dimensiune.
Flux neobstrucționat: Fluidul trece fără aproape nicio pierdere suplimentară de presiune, cum ar fi conducerea pe o autostradă dreaptă.
Debit suficient: În timp ce trecerea este mai îngustă, debitul este perfect adecvat pentru majoritatea aplicațiilor industriale de zi cu zi și generale.
Gândiți-vă la asta ca: o stradă principală care este în mare parte largă, dar are o secțiune puțin mai îngustă sub un pod. Ar putea încetini puțin traficul, dar nu împiedică trecerea normală.
Utilizări obișnuite: Acesta este cel mai comun și utilizat tip de supapă cu bilă. Cel mai probabil veți găsi supape cu port redus în alimentarea cu apă standard, sisteme de încălzire, construcții și multe industrialeconducteunde pierderea minimă de presiune nu este critică.
Concluzie: Cum să alegi?
În termeni simpli, alegerea ta depinde de nevoile tale:
Alegeți o supapă cu sferă cu port complet atunci când aveți nevoie de un debit nerestricționat sau aveți nevoie de capacitatea viitoare pentru montarea conductelor. Plătiți un cost mai mare și aveți nevoie de mai mult spațiu pentru această performanță și funcționalitate.
Pentru marea majoritate a aplicațiilor generale, cum ar fi oprirea principală a apei dintr-o casă sau conductele de încălzire ale unei clădiri, Portul redusSupapă cu bilăeste perfect suficient și oferă cea mai bună valoare. Schimbă o pierdere minoră de flux și presiune pentru economii semnificative de costuri și comoditate.
Sperăm că acest articol vă ajută să înțelegeți clar diferența dintre aceste două tipuri de supape cu bilă. Data viitoare când vedeți sau selectați unul, veți ști exact care „drum” este potrivit pentru sistemul dumneavoastră.
