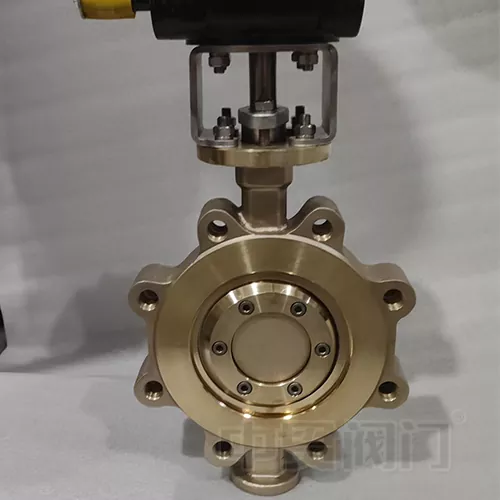

C95800 Supapă fluture cu ureche triplă decalată

Supapa Fluture Durabilă C95800 Marine Triple Offset Lug este o supapă de înaltă performanță concepută pentru câmpurile marine și offshore, turnată din aliaj C95800, cu rezistență excelentă la coroziune și rezistență la uzură, potrivită în special pentru mediile marine dure. Materialul din aliaj C95800 conține o proporție mare de cupru, care poate rezista în mod eficient la eroziunea apei de mare, a pulverizării de sare și a altor medii corozive, asigurând astfel funcționarea fiabilă pe termen lung a supapei în mediul marin.

Caracteristica de design

Prima excentricitate: Deplasarea arborelui supapei față de linia centrală a feței de etanșare, asigurând că suprafața de etanșare este în contact doar în ultima etapă în timpul procesului de închidere, reducând frecarea.
A doua excentricitate: decalarea arborelui supapei în raport cu linia centrală a conductei, combinată cu designul conic al scaunului supapei, realizează contactul „în formă de pană” între discul supapei și scaunul supapei pentru a asigura o etanșare uniformă.
A treia excentricitate: designul unghiului conic al scaunului supapei face ca discul supapei și scaunul supapei să nu fie aproape în contact în timpul procesului de deschidere și închidere, reducând uzura și prelungind durata de viață.

Datorită designului cu decalaj triplu, supapa fluture cu ureche triplă compensată marină C95800 are un cuplu de operare scăzut și este potrivită pentru actuatoare compacte, reducând consumul de energie de transmisie. În plus, designul feței de etanșare din metal îi permite să fie autocompensat, capabil să se adapteze la schimbările de temperatură și la uzura feței de etanșare, prelungind durata de viață a supapei

Scenarii tipice de aplicare:

1. Nave și platforme offshore: sisteme de apă de balast, orificii de ventilație pentru rezervoare de țiței, conducte de răcire cu apă de mare;

2. Binhai Energy: ieșire terminală a pompei criogenice de gaz natural lichefiat (GNL), supapă de apă de mare a centralei mareomotrice;

3. Industria specială: unitate de cristalizare prin evaporare a saramură concentrată a uzinei chimice, pretratare de înaltă presiune prin osmoză inversă a instalației de desalinizare a insulei
