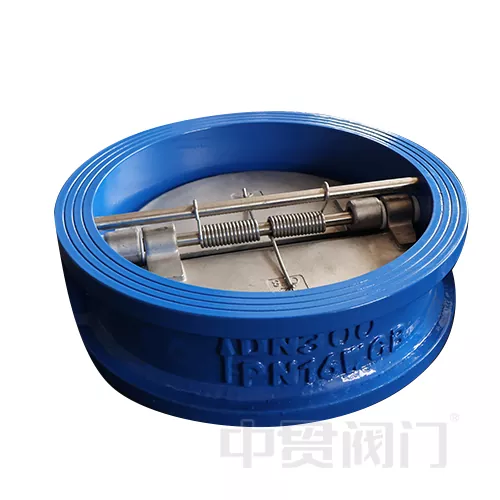

Supapă de reținere cu două plăci pentru napolitană din fontă

Supapa de reținere Wafer Dual Plate din fontă a funcționat bine la ieșirile pompelor din clădirile înalte, rețelele de termoficare și sistemele de procesare și curățare a alimentelor, cum ar fi modelul DN200, care a suprimat cu succes vibrațiile corpului pompei cauzate de refluxul de apă rece în sistemul de aer condiționat al unui complex comercial. Rezistența sa scăzută la curgere (valoarea Cv 0,6~1,2) și caracteristicile fără întreținere îl fac echipamentul preferat atât pentru rentabilitate, cât și pentru fiabilitate în scenarii de presiune scăzută.

Caracteristici structurale și de proiectare

Supapa de reținere a plăcilor duble din fontă Wafer are Două plăci de supape rotunde simetrice (material: fontă ductilă) sunt legate prin balamale cu arc, iar grosimea este de 1/10 ~ 1/12 din diametru, a fost prima caracteristică, discul auxiliar cu arc dublu.

Corpul din fontă (ASTM A48 Clasa 35B) este cu 40% mai ușor și cu 60% mai scurt în lungime decât supapele de reținere cu flanșă, făcându-l potrivit pentru instalare în spații restrânse. Și interfața de prindere este conformă cu EN 1092-2 și acceptă clasele de presiune PN10-PN16.

Cel final este deschiderea și închiderea cuplu scăzut. Preîncărcarea arcului optimizată, presiunea de deschidere a discului ≤0,05 bar, timp de răspuns la închidere ≤0,5 secunde și Coeficientul de rezistență la curgere (valoarea Kv) este de 0,6 ~ 1,2, care este potrivit pentru sistemul anti-retur și cu cap scăzut la ieșirea pompei.

Avantaje de performanță și aplicabilitate

1. Echilibrul între economie și durabilitate:

Costul materialului din fontă este de 1/3 din cel al supapelor din oțel inoxidabil și poate rezista la lichide slab corozive (cum ar fi apa de răcire și canalizarea menajeră) cu pH 6~9 prin protecție prin acoperire;

Durata de viață este ≥10 ani, iar întreținerea necesită doar curățarea regulată a plăcii supapei.

2. Risc scăzut de lovitură de berbec:

Supapa dublă cu supapă din fontă Wafer Dual PlateCheck Valve este închisă treptat pentru a reduce impactul conductei cauzat de schimbarea bruscă a debitului, iar valoarea de vârf a presiunii măsurate a loviturii de ari este redusă cu 50% ~ 70%;

3. Compatibilitate largă:

Interval de temperatură aplicabil -20°C~120°C, suport pentru apă, ulei și substanțe chimice cu concentrație scăzută (cum ar fi soluția de etilenglicol);

Poate fi instalat vertical sau orizontal pentru țevi din fontă, PVC sau oțel carbon (este necesară garnitura).
