ASupapă cu bilă plutitoareeste un tip de supapă de trimestru în care mingea nu este fixată fizic de o tulpină sau ax la ambele capete. În schimb, „plutește” în corpul supapei, ținut pe loc doar de presiunea scaunelor supapei.
Acest lucru permite mingea să se deplaseze ușor în aval sub presiunea fluidului, apăsând pe scaunul din aval pentru a crea o etanșare strânsă.
Caracteristicile cheie includ:

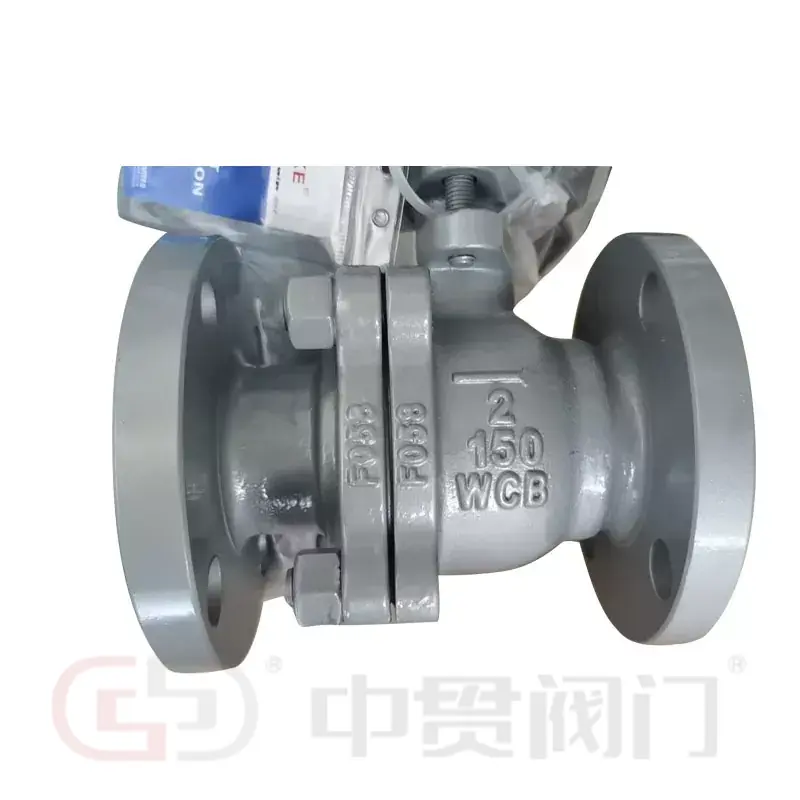

Construcție din două piese sau trei piese
O minge goală cu o gaură (alezaj)
O singură tulpină montată în vârf care rotește mingea
Etanșarea obținută prin mișcarea mingii, nu prin mișcarea scaunului
Acest design plutitor funcționează deosebit de bine în sistemele de presiune joasă și medie, unde este necesară etanșarea bidirecțională fără complexitatea sau costul unui ansamblu de trunnion.
CumSupape cu bilă plutitoareLucru
Cheia funcționării unei supape cu bilă plutitoare constă în mecanismul său de etanșare activat de presiune. Spre deosebire de supapele montate pe trunnion, unde mingea rămâne fixă și scaunul se deplasează pentru a crea un sigiliu, o supapă cu bilă plutitoare se bazează pe deplasarea bilei pentru a sigila fluxul.
Iată cum funcționează pas cu pas:
Principiul de funcționare
Lichidul intră în corpul supapei sub presiune
Presiunea face ca mingea să fie ridicată între două scaune - să se miște ușor în aval
Această mișcare împinge mingea strâns pe scaunul din aval
Compresia rezultată creează un sigiliu care împiedică scurgerea
Această metodă permite o închidere fiabilă, chiar și cu o construcție relativ simplă și o singură tulpină.
Sigilare bi-direcțională (cu limite)
Majoritatea supapelor cu bilă plutitoare oferă etanșare bi-direcțională, ceea ce înseamnă că pot bloca fluxul din orice direcție. Cu toate acestea, calitatea de etanșare este de obicei mai bună în direcția de presiune datorită mișcării în aval a mingii.
Unele modele includ ajutoare secundare de etanșare, cum ar fi:
Scaune încărcate cu arc pentru a îmbunătăți contactul
Materiale de scaune moi sau elastomerice pentru o mai bună adaptabilitate
Dispozitive anti-statice pentru aplicații de gaz
Considerare cuplului
Deoarece bila se schimbă în timpul funcționării, supapele cu bilă plutitoare necesită, de obicei, mai mult cuplu pentru a funcționa decât supapele de trunnion - în special sub presiune ridicată.
Acest lucru este important atunci când selectați actuatoare sau strategii de funcționare manuală, în special în:
Sisteme automate de supape
Linii de fluid de înaltă presiune
Aplicații cu vâscozitate ridicată
Rezumat
O etanșare a supapei cu bilă plutitoare, permițând mingea să se deplaseze în aval și să apese pe scaun - simplă, eficientă și compactă pentru multe utilizări industriale comune.
