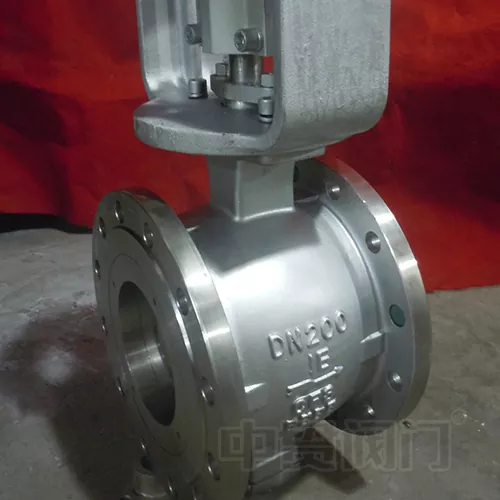

Supapă cu bilă cu port în V din oțel inoxidabil

The Zhongguan Stainless Steel V-Port Ball Valve is a high-performance industrial valve purpose-built for precision flow modulation and severe service conditions. Constructed from premium stainless steel and incorporating an advanced V-ball geometry, it excels in handling corrosive fluids, high-temperature and high-pressure systems, and complex media containing suspended particulates or fibrous materials.

This valve finds extensive deployment across petrochemical refining, power generation, metallurgical processing, food and beverage production, pharmaceutical manufacturing, pulp and paper, and environmental protection sectors. It is widely recognized for its superior sealing integrity, exceptional wear resistance, and extended operational service life, making it an indispensable component in modern process control systems.

Caracteristici de bază de design și avantaje tehnice

1. Geometrie de precizie a bilei V-Port pentru control precis

The V-shaped contour machined into the ball surface enables highly precise flow characteristics, offering both linear and equal-percentage control curves. With a turndown ratio exceeding 100:1, this valve is ideally suited for applications demanding stringent process regulation, such as reactor feed control and flow ratio balancing.

2. Acțiunea de forfecare cu auto-curățare previne înfundarea

As the V-port ball rotates, the sharp edge of the V-notch generates a powerful shearing effect that effectively cuts through fibers, pulp fibers, slurries, and solid particles entrained in the fluid stream. This unique self-cleaning action prevents media buildup and valve jamming, providing a distinct advantage in challenging applications involving paper stock, sludge, wastewater, and other solids-laden fluids.

3. Metalurgie premium și întărire avansată a suprafeței

• Materiale de bază: corpurile și bilele de supapă sunt disponibile în opțiuni de oțel inoxidabil de calitate superioară, inclusiv 304, 316 și CF8M (CF3M), oferind o rezistență excelentă la o gamă largă de medii corozive.

• Surface Enhancement: For ultra-demanding conditions, sealing surfaces can be reinforced with tungsten carbide or ceramic coatings applied via High-Velocity Oxygen Fuel (HVOF) thermal spraying technology. This treatment achieves surface hardness up to HRC 65 or higher, dramatically improving resistance to erosion, abrasion, and galling, and extending service life by several multiples compared to uncoated alternatives.

4. Soluții multiple de etanșare pentru temperaturi și presiuni extreme

În funcție de cerințele dumneavoastră specifice de service, vă oferim o gamă de configurații de etanșare:

• Etanșare moale (PTFE/PPL): Ideal pentru aplicații la temperatură ambientală, presiune joasă și medii curate, atingând rate de scurgere la fel de scăzute ca Clasa VI (scurgere vizibilă zero).

• Etanșare metalică dură (metal-metal): Proiectat pentru servicii la temperaturi înalte de până la 450°C (842°F), sisteme de înaltă presiune și medii abrazive, menținând performanța stabilă a scurgerilor la nivelurile IV până la VI.

• Garnitură flexibilă din compozit din grafit: combină rezistența excelentă la temperaturi înalte cu elasticitatea favorabilă, făcându-l deosebit de potrivit pentru sistemele cu abur și ulei termic.

5. Acționare standardizată și integrare Smart Control

• Flanșă de montare conformă ISO 5211: Permite instalarea directă, fără instrumente, a actuatoarelor electrice, pneumatice sau cu angrenaje melcate, care acceptă semnale analogice 4-20mA și protocoale de comunicație cu magistrala digitală (cum ar fi Profibus, Modbus și Foundation Fieldbus) pentru o integrare perfectă în sistemele automate de control DCS și PLC.

• Tijă proiectată pentru siguranță: Dispune de un design de tijă rezistent la explozie combinat cu un mecanism integrat de blocare cu opritor limită, asigurând o funcționare sigură și fiabilă chiar și în condiții de supratensiune de înaltă presiune.

6. Metode de conectare versatile și configurații structurale

• Tipuri de conexiune: Disponibil în capete cu flanșă (RF, FF), tip wafer/lug, filetat (NPT, BSP), cu sudură și sudură cap la cap, compatibile cu standardele internaționale majore de conducte, inclusiv ANSI, DIN, JIS și GB.

• Opțiuni structurale: oferite în configurația standard de control prin port V, precum și design de etanșare cu două locuri pentru oprire bidirecțională sau aplicații de ciclism pornit-oprit de înaltă frecvență.

Industrii și scenarii de aplicații tipice

Ghid de selecție rapidă – Vă ajută să alegeți supapa potrivită

Pentru a facilita selecția precisă a supapelor, vă recomandăm să furnizați următorii parametri de funcționare echipei noastre tehnice:

• Caracteristicile suportului: nume, corozivitate, conținut de solide (tip și concentrație), vâscozitate

• Condiții de funcționare: interval de presiune de lucru, interval de temperatură, coeficient de debit necesar (Cv/Kv)

• Cerințe de control: caracteristică de debit dorită (liniară/procent egal), tip de actuator (manual/electric/pneumatic), preferința semnalului de control

• Specificații de conectare: Valoare nominală a flanșei, schema țevii, tipul de conectare la capăt

Personalul nostru de inginerie cu experiență oferă calcule gratuite de dimensionare și servicii de proiectare a soluțiilor personalizate pentru a asigura performanța optimă a supapelor pentru aplicația dvs. specifică.

Asigurarea calității și standardele de producție

• Conformitate: Fabricat în conformitate cu standardele recunoscute la nivel internațional, inclusiv ISO 9001, API 6D, API 607 ​​(protejat împotriva incendiilor) și GB/T 12237.

• Testare riguroasă: Fiecare supapă este supusă testării 100% a presiunii hidrostatice, inspecției de scurgere a scaunului și analizei spectrale ale materialelor pentru a garanta livrarea fără defecte.

• Trasabilitate: trasabilitatea completă a materialului și documentația cuprinzătoare de inspecție sunt păstrate pentru înregistrările de calitate.

Serviciu post-vânzare și angajament de garanție

1. Perioada de garanție: 12 luni de la data punerii în funcțiune, acoperind defectele de fabricație.

2. Suport tehnic pe viață: Acces gratuit la echipa noastră de ingineri pentru depanare, îndrumări de întreținere și recomandări pentru piese de schimb pe toată durata de viață a supapei.

3. Răspuns în caz de urgență: asistență prioritară la fața locului sau de la distanță de 48 de ore pentru defecțiuni critice ale sistemului.

De ce să alegi Zhongguan?

• Peste 18 ani de experiență specializată în producția de supape

• Exportat în peste 30 de țări de pe cinci continente

• Capacitate completă de personalizare - dimensiuni nestandard, aliaje speciale și acoperiri personalizate disponibile la cerere

• Control strict al procesului cu trasabilitate complet documentată a calității

• Prețuri competitive cu aprovizionare directă din fabrică – fără majorări intermediare

Valve Zhongguan – Inginerie de precizie pentru fiecare provocare a fluxului.

Pentru fișe tehnice detaliate, desene CAD sau asistență personalizată la selecție, nu ezitați să contactați echipa noastră de vânzări. Așteptăm cu nerăbdare să construim un parteneriat pe termen lung cu dvs.
