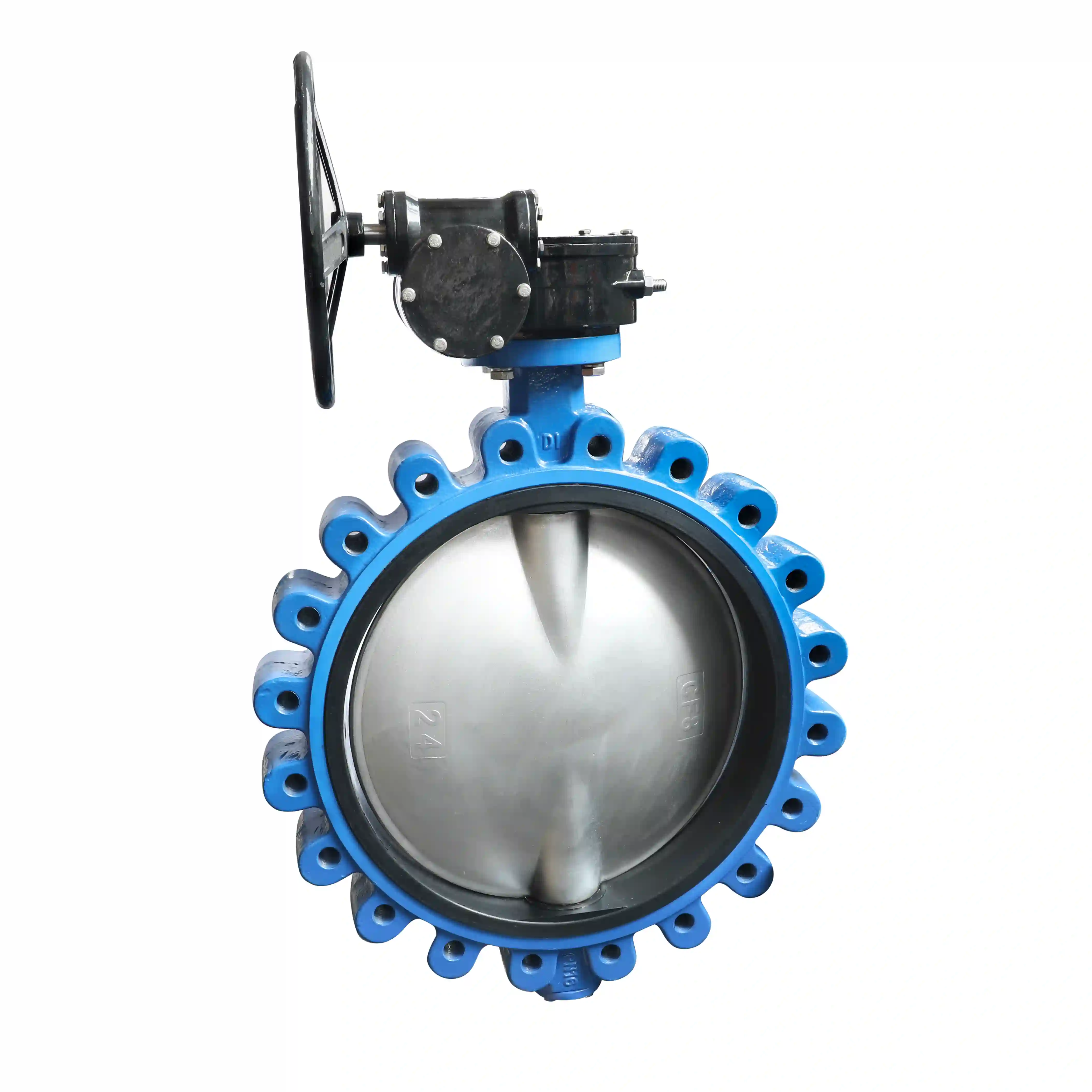

Ce este o conexiune de tip Lug?

„Conexiune de tip urechi” se referă de obicei la metoda de instalare a unei supape fluture tip urechi între flanșele țevii. Această metodă de conectare este foarte comună în sistemele de conducte industriale. Își ia numele de la corpul supapei care are structuri de tip „uc” cu găuri pentru șuruburi.

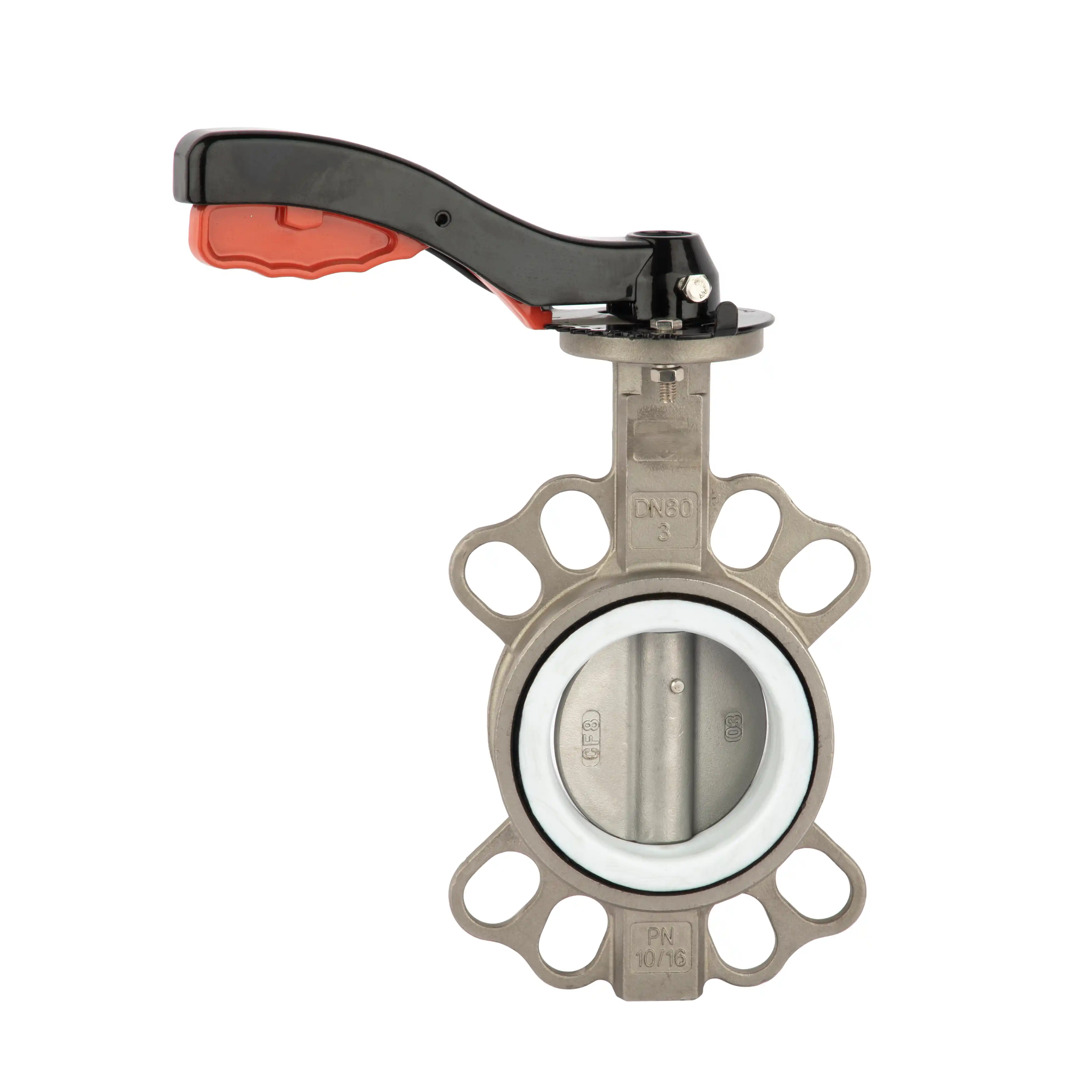

Pentru a înțelege mai bine această metodă de conectare, poate fi comparată cu un alt tip comun: conexiunea tip wafer.

Caracteristici cheie și pași de instalare

Conexiune independentă, fără interferențe: Cea mai notabilă caracteristică a unei conexiuni de tip ureche este că țevile de pe fiecare parte sunt fixate independent de supapă folosind șuruburi. Adică, flanșa din partea stângă este prinsă cu șuruburi la urechile stângi ale supapei, iar partea dreaptă este înșurubat în mod similar la urechile drepte. Acest lucru permite ca fiecare parte a conductei să fie îndepărtată independent, fără a afecta etanșarea de pe partea opusă.

Metoda de instalare:

Așezațisupapă tip flutureîntre două flanșe de țeavă și aliniați găurile pentru șuruburi.

Folosiți șuruburi pentru a fixa în siguranță flanșa pe fiecare parte la orificiile filetate sau la orificiile traversante de pe urechile corespunzătoare ale supapei.

Punct cheie: Spre deosebire de conexiunile tip wafer, șuruburile nu trebuie să treacă complet prin întreaga supapă de la o parte la alta. Prin urmare, șuruburile sunt mai scurte, facilitând instalarea și întreținerea.

De ce este necesară această metodă de conectare?

Acest design oferă mai multe avantaje distincte:

Facilitează serviciul „dead-end”.: Când supapa trebuie instalată la capătul unei conducte (de exemplu, ca supapă de scurgere la capătul conductei), există doar o flanșă pe o parte. O supapă tip ureche poate fi fixată direct pe acea flanșă unică - ceva ce nu poate face o supapă tip wafer.

Stabilitate îmbunătățită a sistemului: În comparație cu supapele tip wafer, care se bazează pe șuruburi lungi care le strâng între flanșe, fixarea independentă a supapelor tip ureche oferă un sprijin mai puternic. În aplicațiile în care conductele suferă vibrații sau presiune fluctuantă, această metodă de conectare oferă stabilitate și fiabilitate mai mari.

Întreținere mai ușoară: Deoarece cele două părți ale conductei sunt conectate independent, atunci când este necesară întreținerea sau înlocuirea supapei, trebuie demontată doar partea pe care trebuie să fie lucrată. Nu este nevoie să deconectați ambele părți ale conductei simultan, reducând semnificativ timpul de nefuncționare.
