Conexiunea de tip wafer este o metodă de fixaresupape(în specialsupape fluture, supape de reținere, etc.) între flanșele țevilor folosind șuruburi lungi. Caracteristica sa definitorie este: supapa nu are flanse proprii integrale; în schimb, șuruburi lungi trec prin flanșele celor două țevi pentru a fixa supapa la mijloc.
Economie de spațiu: Lungimea supapei wafer (dimensiunea față în față) este de 1/3 până la 1/4 față de o supapă cu flanșă.
Reducerea costurilor: elimină forjarea/prelucrarea a două flanșe integrale pe corpul supapei.
Ușor: poate fi manevrat manual fără echipament de ridicare, în special pentru diametre mari (de exemplu, DN200 și mai sus).
Nu poate fi îndepărtat independent: pentru a înlocui o supapă de tip wafer, ambele flanșe ale țevii trebuie deconectate (adică țeava trebuie depărtată). Prin urmare, nu poate fi utilizat la punctele moarte ale țevilor sau acolo unde este accesibilă doar o parte.
Necesită o aliniere bună: flanșele de țeavă nealiniate pot răsuci supapa și pot cauza defectarea etanșării.
Nu pentru presiuni foarte ridicate: Se utilizează de obicei la presiune joasă până la medie (≤ PN40 / Clasa 300); presiunea ultra-înaltă poate distorsiona corpul supapei.

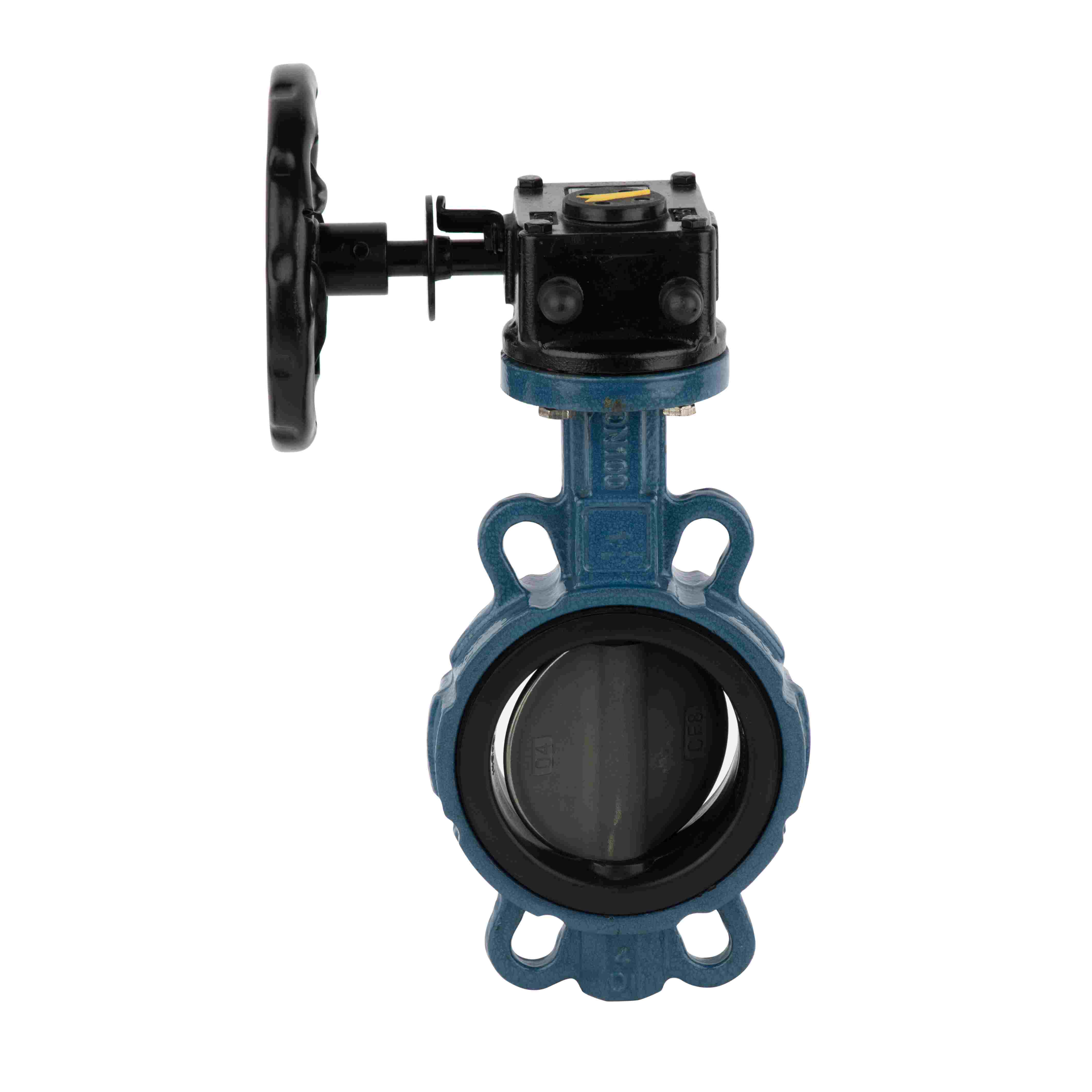

Supape fluture Wafer: Tratarea apei, HVAC, sisteme de protecție împotriva incendiilor – frecvente datorită costului redus și instalării ușoare.
Supape de reținere pentru napolitane: previne refluxul; mult mai scurte decât supapele de reținere pivotante, prinse direct între flanșe.
Supape căptușite cu plachetă: aplicații rezistente la coroziune.
Lungimea șurubului trebuie calculată cu precizie:
2 × grosimea flanșei țevii + lungimea față în față a supapei + 2 × grosimea garniturii + 2 × înălțimea piuliței
Utilizați standarde adecvate de conectare a plăcilor (de exemplu, EN 593, API 609, GB/T 12238) cu standardele corespunzătoare pentru flanșe de țeavă (de exemplu, GB/T 9119, HG/T 20592).
Aplicați un cuplu uniform al șuruburilor pentru a evita strângerea neuniformă, care poate cauza legarea discului (o problemă comună la supapele fluture).
Tipul Wafer este un design de conexiune care vizează greutate redusă, cost redus și instalare rapidă. În esență, tratează supapa ca pe o „componentă prinsă” între două flanșe de țeavă. Selecția trebuie să ia în considerare presiunea nominală, accesul la întreținere și frecvența de îndepărtare.
