În sistemele industriale moderne, eficiența, siguranța și automatizarea nu mai sunt opționale - sunt esențiale. O componentă care joacă un rol critic în atingerea acestor obiective esteSupapă fluture acționată pneumatic. Folosit pe scară largă în tratarea apei, procesarea chimică, generarea de energie, alimente și băuturi și sisteme HVAC, acest tip de supapă combină designul mecanic simplu cu automatizarea pneumatică fiabilă. Răspunsul său rapid, structura compactă și cerințele reduse de întreținere îl fac o alegere preferată atât pentru aplicațiile de control pornit-oprit, cât și pentru reglarea accelerației.
Acest articol oferă o privire de ansamblu profesională și aprofundată aSupapă fluture acționată pneumatic, inclusiv modul în care funcționează, avantajele cheie, parametrii tehnici, îndrumările de selecție și întrebările frecvente pe care le pun cumpărătorii înainte de a lua o decizie.

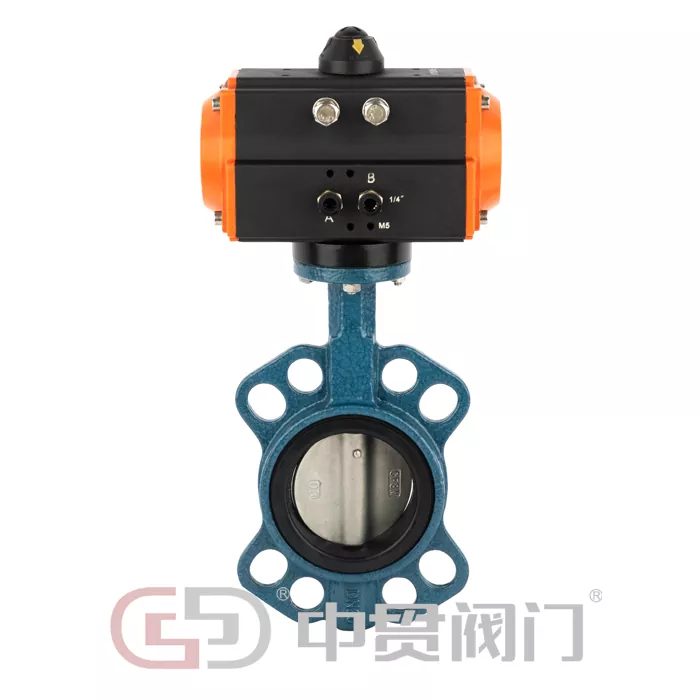

A Supapă fluture acționată pneumaticconstă din două părți principale: un corp de supapă fluture și un actuator pneumatic. Corpul supapei conține un disc montat pe un arbore rotativ. Când aerul comprimat este furnizat actuatorului, acesta transformă presiunea aerului în mișcare mecanică, rotind discul cu 90 de grade pentru a deschide sau închide supapa.
Poziție deschisă: Discul se aliniază cu direcția de curgere, permițând suportului să treacă cu o rezistență minimă.
Poziție închisă: Discul se rotește perpendicular pe flux, creând o etanșare etanșă pe scaunul supapei.
În funcție de cerințele sistemului, servomotorul poate fi configurat cacu dublă acţiune(aer pentru deschidere și închidere) saucu simplu efect/retur de primăvară(aer pentru deschidere, arc pentru închidere sau invers), asigurând siguranța în timpul întreruperii alimentării cu aer.
Supapele manuale necesită operare umană, ceea ce limitează viteza, precizia și integrarea cu sistemele automate. OSupapă fluture acționată pneumaticoferă câteva avantaje clare:
Timp de răspuns rapidpentru controlul automat al procesului
Costuri reduse cu forța de muncăși eroarea umană
Siguranță îmbunătățită, în special în medii periculoase sau cu temperaturi ridicate
Integrare ușoarăcu PLC, DCS și sisteme de control de la distanță
Pentru instalațiile care urmăresc să treacă la linii de producție automate sau semi-automatizate, acționarea pneumatică este adesea soluția cea mai rentabilă.
NoastreSupapă fluture acționată pneumaticeste proiectat având în vedere durabilitatea, precizia și standardele internaționale. Fiecare unitate este testată pentru a asigura performanță fiabilă în condiții de operare solicitante.
Structură compactă și ușoară
Placă de montare ISO 5211 pentru instalarea ușoară a actuatorului
Cerință redusă de cuplu, reducând dimensiunea actuatorului și consumul de aer
Performanță excelentă de etanșare cu scaune de supape înlocuibile
Potrivit pentru medii lichide și gazoase
Mai jos este un tabel simplificat de parametri tehnici pentru a ajuta inginerii și cumpărătorii să înțeleagă rapid capacitățile produsului.
| Parametru | Caietul de sarcini |
|---|---|
| Gama de dimensiuni ale supapei | DN50 – DN600 |
| Presiune nominală | Pn10 / lim16 |
| Materialul corpului | Fontă ductilă, oțel carbon, oțel inoxidabil |
| Material disc | Oțel inoxidabil, fontă ductilă (acoperită) |
| Materialul scaunului | EPDM, NBR, PTFE |
| Tip actuator | Cu dublă acțiune / Simplă acțiune (retur de primăvară) |
| Presiunea de operare | 0,4 – 0,7 MPa |
| Temperatura de operare | -20°C până la +180°C |
| Standard de conectare | Napolitană / Lug / Cu flanșă |
| Modul de control | On-Off / Modulator (cu poziționator) |
Această configurație permiteSupapă fluture acționată pneumaticpentru a se adapta la diferite medii industriale menținând în același timp performanțe stabile și repetabile.
Datorită versatilității lor,Supape fluture cu acţionare pneumaticăsunt aplicate pe scară largă în mai multe industrii:
Tratarea apei si a apelor uzatepentru izolarea și reglarea debitului
Instalatii chimice si petrochimicemanipularea mediilor corozive sau periculoase
Prelucrarea alimentelor și a băuturilorunde sunt necesare igiena si operarea rapida
sisteme HVACpentru controlul apei reci și calde
Centrale electricepentru apa de racire si sisteme auxiliare
Designul lor simplu le face potrivite și pentru conducte cu diametru mare, unde alte tipuri de supape pot fi prea voluminoase sau scumpe.
Alegerea corectăSupapă fluture acționată pneumaticnecesită evaluarea mai multor factori cheie:
Tipul media: Apă, gaz, ulei sau substanțe chimice corozive
Interval de temperatură și presiune: Potriviți scaunul și materialele corpului în mod corespunzător
Dimensiunea supapei și tipul de conexiune: Instalare napolitană, cu ureche sau cu flanșă
Cerința de control: control on-off sau reglare modulantă a debitului
Funcție de siguranță: Determinați dacă este necesară întoarcerea cu arc
Prin potrivirea acestor parametri cu cerințele sistemului dumneavoastră, puteți asigura fiabilitatea pe termen lung și performanța optimă.
Unul dintre cele mai mari avantaje ale aSupapă fluture acționată pneumaticeste cererea redusă de întreținere. Inspecția de rutină include de obicei:
Verificarea presiunii de alimentare cu aer și a calității aerului
Verificarea etanșărilor și a scaunelor pentru uzură
Verificarea răspunsului actuatorului și a preciziei cursei
Asigurați-vă că șuruburile de montare rămân sigure
Cu o instalare adecvată și verificări periodice, durata de viață a supapei poate fi prelungită semnificativ.
Î: Pentru ce se utilizează o supapă fluture cu acţionare pneumatică?
R: O supapă fluture cu acționare pneumatică este utilizată pentru a controla sau izola fluxul de lichide și gaze în conductele industriale automate, oferind un răspuns rapid și etanșare fiabilă.
Î: Cum diferă o supapă fluture cu acționare pneumatică de o supapă fluture electrică?
R: O supapă fluture cu acționare pneumatică utilizează aer comprimat pentru funcționare, oferind o acționare mai rapidă și o mai bună adecvare pentru medii periculoase, în timp ce supapele electrice se bazează pe motoare și putere electrică.
Î: Poate o supapă fluture cu acţionare pneumatică să gestioneze mediile corozive?
R: Da, prin selectarea materialelor adecvate pentru corp, disc și scaune, cum ar fi oțel inoxidabil și PTFE, o supapă fluture cu acționare pneumatică poate gestiona în siguranță fluidele corozive.
Î: Este o supapă fluture cu acționare pneumatică potrivită pentru reglarea debitului?
R: Da, atunci când este echipată cu un poziționator, o supapă fluture cu acționare pneumatică poate efectua un control modulator precis, în plus față de operarea simplă de pornire-oprire.
Zhejiang Zhongguan Valve Manufacture Co., Ltd.este specializată în proiectarea și producția de supape industriale de înaltă calitate, inclusivSupapă fluture acționată pneumatic. Cu un control strict al calității, procese avansate de fabricație și un accent puternic pe cerințele clienților, oferim soluții fiabile de supape pentru industriile globale.
Pentru specificații detaliate, soluții personalizate sau asistență tehnică, nu ezitațicontactZhejiang Zhongguan Valve Manufacture Co., Ltd.Echipa noastră cu experiență este pregătită să vă ajute să selectați supapa potrivită pentru aplicația dvs. și să vă asigure succesul operațional pe termen lung.
-
