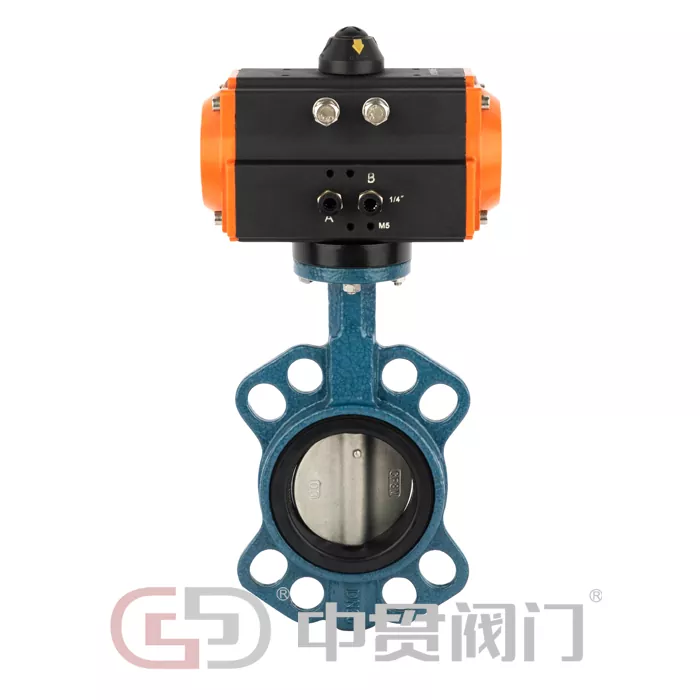

Supapă fluture acționată pneumatic

Supapa fluture cu acţionare pneumatică este o supapă fluture cu aer comprimat. Miezul său este format dintr-un actuator pneumatic și corpul supapei. Actuatorul pneumatic antrenează placa supapei să se rotească cu 90°, realizând astfel funcțiile de întrerupere sau reglare a fluxului de mediu în conductă. Supapa fluture oferă un răspuns mai rapid și o operare mai ușoară. Poate fi folosit cu un poziționator pentru control precis și este utilizat pe scară largă în diverse sisteme de conducte industriale și municipale, adaptându-se la diverse nevoi de transmisie media.

Fiind unul dintre produsele de bază ale Zhongguan Valve, supapa noastră pneumatică cu valvă fluture continuă tradiția de înaltă calitate a produselor noastre cu valve fluture. De la achiziționarea de materii prime la producție și procesare și apoi la testarea produsului finit, fiecare pas respectă cu strictețe standardele din industrie pentru a asigura o funcționare stabilă pe termen lung și pentru a îndeplini condițiile reale de funcționare ale diferiților clienți.

Caracteristici

Structura de bază a supapei fluture cu acționare pneumatică constă din trei componente principale care lucrează împreună pentru a asigura funcționarea stabilă a supapei. Structura specifică este următoarea:

• Actuator pneumatic: Ca miez de putere al supapei, acesta vine în tipuri cu acțiune simplă și cu acțiune dublă. Fabricat din aliaj de aluminiu, este ușor, de înaltă rezistență și oferă un cuplu de ieșire stabil. Poate fi selectat în mod flexibil în funcție de diametrul supapei și de condițiile de funcționare, asigurând rotirea lină a plăcii supapei și funcționarea fiabilă.
• Corpul supapei fluture: Corpul supapei este fabricat din fontă, oțel turnat sau oțel inoxidabil, etc. Canalul de curgere este proiectat pentru a fi raționalizat, iar peretele interior este neted, ceea ce poate reduce eficient rezistența fluidelor și poate reduce consumul de energie al sistemului; placa supapei adoptă o structură circulară și se potrivește strâns cu scaunul supapei pentru a asigura performanța de etanșare și pentru a preveni scurgerea mediului.
• Accesorii de control: Poziționarele de supape, întrerupătoarele de limită, supapele solenoide și alte accesorii pot fi echipate în funcție de nevoile clienților. Poziționerii pot realiza reglarea precisă a deschiderii supapei, întrerupătoarele de limită pot oferi feedback în timp real asupra stării de funcționare a supapei, iar supapele solenoide sunt utilizate pentru a controla acțiunea actuatoarelor pentru a realiza un control automat.

I. Caracteristici de conducere și control

Metodă de antrenare flexibilă: Utilizează actuatoare pneumatice cu acțiune simplă sau dublă, selectabile în funcție de condițiile de funcționare. Servomotoarele cu acțiune simplă se resetează automat prin forța arcului în cazul întreruperii alimentării cu aer, asigurând siguranța sistemului.

Control precis și convenabil: poate fi echipat cu un poziționator inteligent, care primește semnale de curent de 4-20 mA pentru a obține o reglare continuă a deschiderii de la 0% la 100%, cu precizia controlului care atinge ±0,5%-±1%, potrivit pentru scenarii de control al debitului de înaltă precizie.

Viteză de răspuns rapidă: timpul de comutare a supapei este de numai 3-10 secunde. Pentru scenariile de oprire de urgență, un model complet închis în 1 secundă poate fi personalizat, cu mult superior supapelor electrice tradiționale, potrivite pentru condițiile de funcționare care necesită un răspuns rapid.

II. Caracteristici de etanșare și durabilitate

Performanță de etanșare fiabilă: Garniturile moi sau sigiliile metalice pot fi selectate în funcție de caracteristicile suportului. Garniturile moi pot obține scurgeri zero ANSI Clasa VI, în timp ce garniturile metalice pot atinge ANSI Clasa IV, prevenind eficient scurgerile de mediu.

Durabilitate ridicată: Corpul supapei este fabricat din materiale de înaltă calitate, iar suprafața plăcii supapei poate fi acoperită cu un aliaj dur sau o acoperire ceramică, după cum este necesar, făcându-l rezistent la uzură și la coroziune. Garniturile sunt realizate din materiale de înaltă calitate, asigurând o durată lungă de viață și reducând costurile ulterioare de întreținere.

Structură compactă: dimensiuni mici și greutate redusă, cântărind doar 1/3 până la 1/5 dintr-o supapă de același diametru, necesită mai puțin spațiu de instalare, este ușor de instalat și economisește timp și costuri de instalare.

III. Alte caracteristici de bază

Rezistență scăzută la curgere și consum redus de energie: coeficientul de rezistență la curgere în starea complet deschisă este ≤0,5, mult mai mic decât cel al supapelor cu poartă și supapelor cu glob, reducând eficient consumul de energie al pompelor, ventilatoarelor și altor echipamente de alimentare, potrivite pentru aplicații cu debit mare.

Compatibilitate largă: Adaptabil la diverse medii, cum ar fi apă, abur, ulei și soluții acide/alcaline, acoperind diferite condiții de funcționare, cum ar fi temperatură scăzută, temperatură ridicată și presiune înaltă, satisfacând nevoile mai multor industrii.

Operare ușoară: Acceptă atât operarea manuală (mâner, angrenaj melcat) cât și pneumatică. Funcționarea manuală poate fi utilizată în situații de urgență când alimentarea cu aer este întreruptă, asigurând funcționarea normală a sistemului.

FAQ

1. Care este presiunea de alimentare cu aer necesară pentru o supapă fluture cu acţionare pneumatică?

Presiunea standard de alimentare cu aer este de 0,4-0,6 MPa. Acesta poate fi reglat în mod corespunzător în funcție de modelul actuatorului și diametrul supapei. Vă rugăm să consultați echipa noastră de vânzări pentru sfaturi specifice bazate pe condițiile dumneavoastră de operare.

2. Cum să alegi între supape fluture cu etanșare moale și cu etanșare metalică?

Tipurile de etanșare moale (cauciuc, PTFE) sunt potrivite pentru medii curate la presiune joasă, la temperatură normală (cum ar fi apa de la robinet, fluide de calitate alimentară), oferind rezistență ridicată la scurgeri, atingând potențial scurgeri zero. Tipurile de etanșare metalice sunt potrivite pentru medii de temperatură înaltă, presiune înaltă, care conțin particule sau medii corozive (cum ar fi aburul, materii prime chimice), oferind o rezistență mai puternică la temperatură și presiune. Clienții pot alege în funcție de caracteristicile media și cerințele de operare.

3. Puteți personaliza modele cu diametru mare ale supapelor dvs. fluture cu acționare pneumatică?

Da. Diametrul nostru standard de producție este DN40-DN1600. Pentru supapa fluture cu acționare pneumatică cu diametru mai mare, vă rugăm să contactați echipa noastră de vânzări. Vom personaliza producția în funcție de nevoile dumneavoastră, asigurându-ne că produsul îndeplinește cerințele de operare.

4. Care este perioada de garanție a produsului?

Supapa noastră fluture cu acționare pneumatică are o garanție de un an. În perioada de garanție, vom oferi servicii gratuite de reparații sau înlocuiri pentru orice probleme de calitate care nu sunt cauzate de o eroare umană. De asemenea, oferim suport pe termen lung pentru întreținere post-vânzare.

5. Cum se instalează și se întreține o supapă fluture cu acționare pneumatică?

Înainte de instalare, verificați dacă toate componentele supapei sunt complete și au modelul corect și că nu există obiecte străine în interiorul corpului supapei. În timpul instalării, asigurați-vă că supapa este aliniată cu conducta, conexiunea flanșei este sigură și evitați arderea etanșărilor în timpul sudării. Pentru întreținerea zilnică, păstrați supapa curată, verificați în mod regulat uzura garniturilor, înlocuiți prompt piesele uzate și lubrifiați regulat piesele de transmisie pentru a asigura funcționarea lină a supapei. Vor fi furnizate instrucțiuni detaliate de instalare și întreținere.
