În lumea valvelor, două supape cheie cu „bilă” în numele lor -supape cu bilăȘi supapele plutitoare - sunt adesea confuze. Deși ambele au „mingea” în numele lor, funcțiile, aplicațiile și principiile lor de funcționare sunt complet diferite. Alegerea supapei greșite poate duce la o defecțiune a echipamentului sau chiar la accidente de siguranță. Ca componente de bază ale sistemelor de control al fluidelor, diferențele dintre cele două afectează direct siguranța industrială și stabilitatea apei interne.

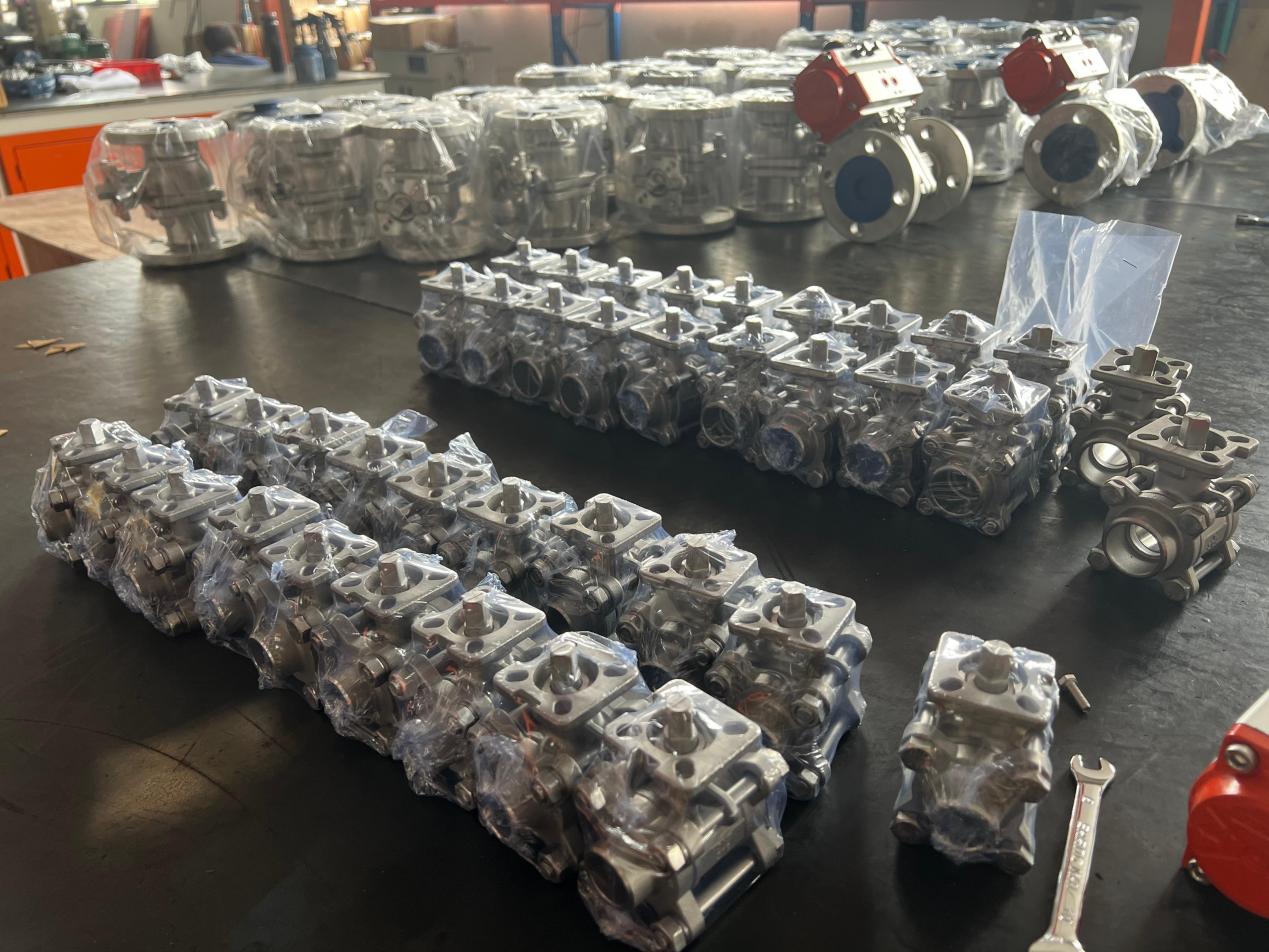

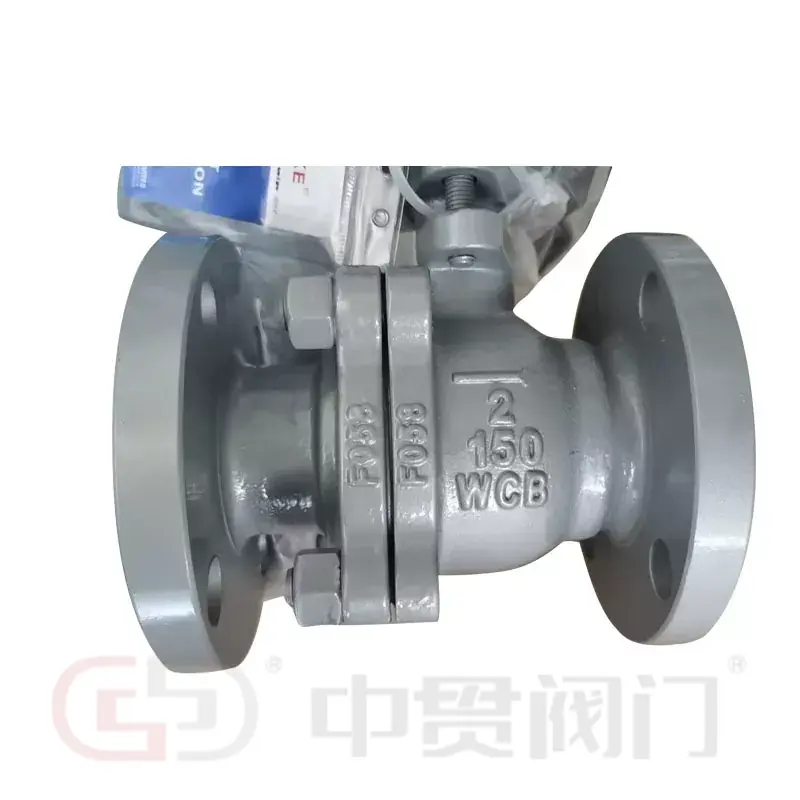

Supapă cu bilă: un fiabil „mâner de pornire/oprire” pentru conducte
Structura: miezul este o sferă de precizie cu o gaură centrală, strâns montată în corpul supapei. Tulpina este conectată la partea de sus a sferei și rotită de un mâner sau un actuator.
Funcționare: rotiți mânerul cu 90 de grade:
Deschis: Sfera de sferă se aliniază cu conducta, permițând curgerii lichidului liber.
Închidere: rotiți sfera 90 de grade, blocând conducta cu miezul său solid, obținând o închidere strânsă (în special cu modele de aleză completă, care reduc la minimum pierderea de presiune).
Avantaje: funcționare rapidă, etanșare fiabilă (în special în stare închisă), rezistență scăzută a fluxului, rezistență la presiune înaltă și la temperaturi ridicate și durată de viață lungă. Aplicații: Principalele opriri ale conductelor de apă în case, izolarea proceselor industriale (închiderea de urgență a fluxurilor de reactor în instalațiile chimice), controlul conductelor de gaz și controlul zonei sistemului de irigare.
Valvă float: un „manager” automat al nivelurilor de lichid
Structura: Componenta cheie este un plutitor gol (de obicei din plastic sau cupru), conectat la dopul de supapă (sau diafragmă) din interiorul corpului supapei printr -un braț de pârghie (metal sau plastic).
Funcționare:
Picături de nivel lichid: plutitorul picături, iar brațul pârghiei deschide dopul de supapă, deschizând intrarea apei și permițând reumplerea apei.
Nivelul lichidului crește: plutitorul se ridică, iar brațul pârghiei apasă treptat în jos pe mufa supapei. Când este atins nivelul setului, dopul supapei închide complet intrarea apei și oprește reînnoirea.
Avantaje: Controlul complet automat al nivelului lichidului previne revărsarea sau pompa, iar structura este relativ simplă.
Aplicații: rezervoare de toaletă, turnuri de depozitare a apei pe acoperiș, reîncărcare a turnului de răcire industrială, jgheaburi de băuturi pentru animale de fermă și rezervoare de expansiune în sisteme mari de aer condiționat central.
Studiu de caz din lumea reală: alegerea corectăSupapăEvită costurile
Cazul 1: Izolare critică pentru siguranța industrială (supapă cu bilă)
În 2022, o scurgere minoră a avut loc într -o conductă de abur la o fabrică de prelucrare a alimentelor din Brisbane, Australia. Echipa de întreținere a închis rapid supapa cu bilă din amonte și a izolat în siguranță secțiunea de conducte defecte în câteva minute. Inginerul a subliniat: „În situații de genul acesta, în cazul în care este necesară închiderea rapidă, fiabilă și completă, supapele cu bilă sunt alegerea preferată. Valvele plutitoare pur și simplu nu pot oferi acest tip de închidere pozitivă, instantanee.”
Cazul 2: Vinovatul turnului de apă se revarsă (robinetul plutitor)
În 2023, mai multe revărsări ale turnului de apă pe acoperiș au avut loc într -o proprietate mai veche HDB din Singapore, provocând daune în apă și zone publice alunecoase. O inspecție a companiei de utilități de apă a dezvăluit că mai multe valve plutitoare nu au reușit din cauza îmbătrânirii dopurilor de supape interne sau a bilelor plutitoare rupte, împiedicându -le să închidă apa la nivelul apei stabilite. „Inspecția regulată și înlocuirea supapelor plutitoare de îmbătrânire este crucială pentru prevenirea deșeurilor de apă și a deteriorării proprietății”, a concluzionat raportul de inspecție.
Concluzie: funcționalitatea determină alegerea
În timp ce supapele cu bilă și supapele plutitoare împărtășesc același nume „bilă”, acestea sunt proiectate pentru sarcini complet diferite. Supapa cu bilă este stăpânul de control manual pornit/oprit în conductele dvs., oferind un control fiabil de pornire/oprire;
Supapa plutitoare este stewardul automat al nivelului lichid al rezervorului, protejând în tăcere nivelul apei.
Înțelegerea diferențelor lor de bază - controlul manual al conductelor vs. controlul nivelului automat - este crucială pentru asigurarea utilizării în siguranță a apei în case, a proceselor industriale netede și evitarea pierderilor inutile. Data viitoare când veți vedea acel mâner rotativ sau acea bilă plutind în rezervorul dvs., veți înțelege clar misiunea importantă pe care o îndeplinesc fiecare.
