Cum îmbunătățește o supapă tip fluture cu tijă extinsă controlul debitului în conductele industriale?

Rezumatul articolului

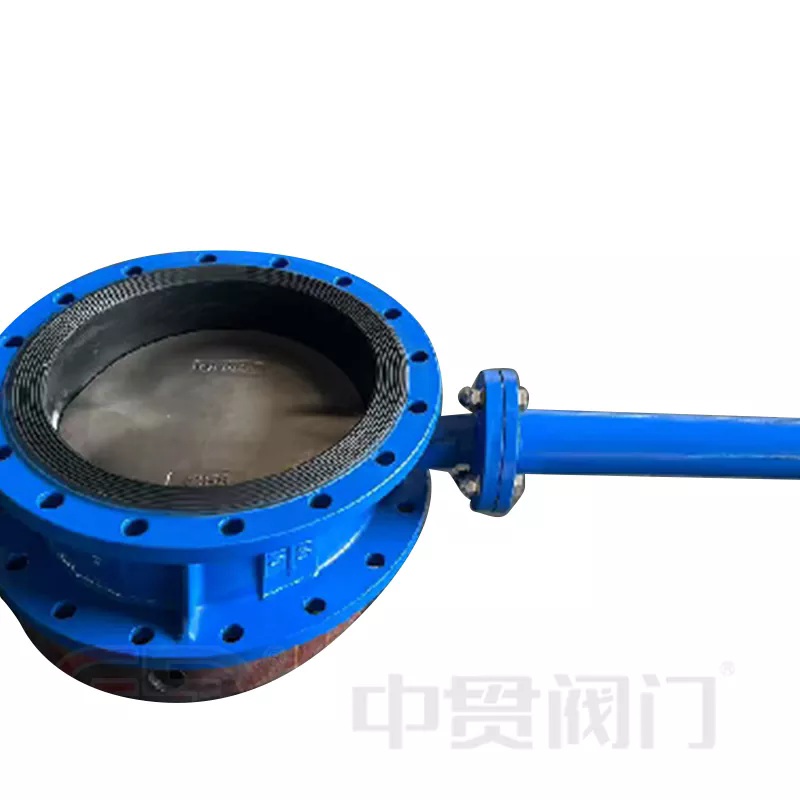

Supape fluture cu tijă extinsăsunt utilizate pe scară largă în sistemele de conducte industriale moderne în care supapele standard nu pot oferi suficientă accesibilitate sau confort operațional. Aceste supape au o tijă alungită care permite operatorilor să controleze debitul de deasupra conductelor izolate, instalații subterane sau locații greu accesibile. Acest articol explică modul în care funcționează supapele fluture cu tijă extinsă, componentele lor structurale, avantajele, aplicațiile obișnuite și factorii cheie de luat în considerare atunci când alegeți supapa potrivită pentru uz industrial. Tabelele clare, secțiunile structurate și îndrumările practice ajută inginerii, echipele de achiziții și profesioniștii în întreținere să înțeleagă modul în care aceste supape rezolvă provocările operaționale din lumea reală.

Cuprins

• Introducere în supapele tip fluture cu tijă extinsă
• Cum funcționează o supapă tip fluture cu tijă extinsă
• Principalele componente structurale
• Avantajele cheie în aplicațiile industriale
• Industrii tipice și cazuri de utilizare
• Prezentare generală a parametrilor tehnici
• Cum să alegi supapa fluture cu tijă extinsă potrivită
• Sfaturi de întreținere și operare
• Întrebări frecvente
• Concluzie

Introducere în supapele tip fluture cu tijă extinsă

În sistemele de conducte industriale, supapele joacă un rol crucial în reglarea, izolarea și direcționarea fluxului de fluid. Printre numeroasele tipuri disponibile, supapele fluture sunt apreciate pentru designul lor compact, funcționarea rapidă și eficiența costurilor.

Cu toate acestea, în unele instalații, o supapă fluture standard nu poate fi operată cu ușurință din cauza straturilor de izolație, a plasării țevilor subterane sau a conductelor înalte. În astfel de cazuri, anSupapă tip fluture cu tijă extinsădevine soluția preferată.

Această supapă specializată are o tijă mai lungă care se extinde dincolo de corpul supapei. Tija extinsă permite actuatorului sau mânerului să rămână accesibil chiar și atunci când supapa în sine este instalată în locuri dificile. Ca rezultat, întreținerea și operarea devin semnificativ mai sigure și mai convenabile.

Producători precumZhongguanfurnizează robinete tip fluture cu tijă extinsă proiectate pentru a satisface cerințele exigente ale conductelor industriale, inclusiv fabrici chimice, instalații de tratare a apei și infrastructură energetică.

Cum funcționează o supapă tip fluture cu tijă extinsă

Principiul de funcționare al unei supape fluture cu tijă extinsă este similar cu cel al unei supape fluture convenționale. Diferența principală constă în lungimea tijei supapei.

În interiorul corpului supapei, un disc circular se rotește în jurul unui arbore central. Când tija este rotită, discul se rotește fie pentru a permite, fie pentru a limita fluxul de fluid prin conductă.

Procesul operațional include de obicei următorii pași:

1. Dispozitivul de acţionare sau mânerul roteşte tija extinsă.
2. Tija transferă cuplul discului supapei.
3. Discul se rotește în interiorul corpului supapei.
4. Debitul este fie permis, accelerat, fie complet blocat, în funcție de poziția discului.

Când discul este aliniat paralel cu conducta, fluidul curge liber. Când este rotit perpendicular pe conductă, discul blochează complet fluxul. Această funcționare cu un sfert de tură permite un control rapid și eficient al debitului.

Tija extinsă asigură că actuatorul rămâne deasupra straturilor de izolație sau a nivelului solului, permițând operatorilor să acceseze mecanismul de control fără a îndepărta izolația sau excavarea conductelor.

Principalele componente structurale

O supapă fluture cu tijă extinsă constă din mai multe componente cheie care lucrează împreună pentru a asigura o performanță fiabilă.

Tija extinsă este proiectată cu atenție pentru a menține rezistența mecanică și pentru a asigura transmisia precisă a cuplului în timpul funcționării.

Avantajele cheie în aplicațiile industriale

Supapele fluture cu tijă extinsă oferă mai multe beneficii practice în comparație cu supapele fluture standard.

• Accesibilitate îmbunătățită– Operatorii pot controla supapele instalate în șanțuri adânci sau conducte izolate fără dificultate.
• Siguranță sporită– Personalul de întreținere nu trebuie să îndepărteze izolația sau să acceseze zonele periculoase.
• Constrângeri de instalare reduse– Dispozitivul de acţionare al supapei poate rămâne deasupra solului sau în afara straturilor termoizolante.
• Control eficient al fluxului– Funcționarea cu un sfert de tură permite reglarea rapidă a condițiilor de debit.
• Costuri mai mici de întreținere– Accesul mai ușor reduce timpul de nefuncționare și cheltuielile cu serviciile.

Aceste avantaje fac ca supapele fluture cu tijă extinsă să fie deosebit de utile în sistemele industriale mari, unde accesibilitatea și fiabilitatea sunt critice.

Industrii tipice și cazuri de utilizare

Supapele fluture cu tijă extinsă sunt utilizate pe scară largă în multe industrii în care accesibilitatea conductelor este limitată.

• Sisteme municipale de alimentare cu apă
• Instalatii de tratare a apelor uzate
• Instalatii de prelucrare chimica
• Conducte petrochimice
• Rețele de termoficare
• Infrastructura de conducte subterane
• Facilități de producere a energiei electrice

De exemplu, în sistemele de termoficare, conductele sunt adesea acoperite cu izolație groasă pentru a minimiza pierderile de căldură. O supapă standard ar fi îngropată sub straturile de izolație, îngreunând operarea. O tijă extinsă rezolvă această problemă prin aducerea mecanismului de control deasupra izolației.

Prezentare generală a parametrilor tehnici

Următorul tabel rezumă parametrii tehnici comuni asociați cu supapele fluture cu tijă extinsă utilizate în sistemele industriale.

Acești parametri pot varia în funcție de cerințele proiectului și de condițiile de funcționare.

Cum să alegi supapa fluture cu tijă extinsă potrivită

Selectarea supapei adecvate necesită evaluarea mai multor factori tehnici pentru a asigura o performanță fiabilă.

• Adâncimea conductei sau grosimea izolației– Determinați lungimea prelungirii tijei necesară.
• Tipul fluidului– Luați în considerare compatibilitatea chimică cu materialele supapelor.
• Presiune și temperatură– Asigurați-vă că valoarea nominală a supapei corespunde condițiilor sistemului.
• Metoda de operare– Decideți între control manual, electric sau pneumatic.
• Accesibilitate la întreținere– Evaluați mediul de instalare și cerințele de service.

Lucrul cu producători experimentați, cum ar fi Zhongguan, vă poate ajuta să vă asigurați că configurația supapei corespunde cerințelor inginerești specifice ale sistemului de conducte.

Sfaturi de întreținere și operare

Deși supapele fluture sunt cunoscute pentru cerințele reduse de întreținere, inspecția regulată ajută la prelungirea duratei de viață.

• Inspectați periodic garniturile pentru a preveni scurgerile.
• Verificați alinierea și lubrifierea tijei.
• Acționați periodic supapa pentru a preveni lipirea discului.
• Asigurați-vă că setările cuplului actuatorului rămân în limitele specificațiilor.
• Monitorizați presiunea conductei pentru a evita solicitarea excesivă asupra componentelor supapei.

Instalarea corectă și întreținerea de rutină îmbunătățesc considerabil fiabilitatea supapei și reduc costurile de operare pe termen lung.

Întrebări frecvente

1. De ce este necesară o tijă extinsă pentru unele valve fluture?

O tijă extinsă permite actuatorului supapei să rămână accesibil atunci când corpul supapei este instalat în subteran, în interiorul straturilor de izolație sau în zone greu accesibile.

2. Poate fi personalizată lungimea extensiei tijei?

Da. Majoritatea producătorilor oferă lungimi personalizate de tijă în funcție de adâncimea conductei, grosimea izolației și cerințele operaționale.

3. Sunt supapele fluture cu tijă extinsă potrivite pentru sistemele de temperatură înaltă?

Da, cu condiția ca materialele și componentele de etanșare adecvate să fie selectate pentru a rezista la temperatura de funcționare.

4. Care este diferența dintre o supapă fluture standard și o versiune cu tijă extinsă?

Principala diferență este tija mai lungă care conectează discul supapei la servomotor, permițând operarea dintr-o poziție la distanță sau ridicată.

Concluzie

Supapele fluture cu tijă extinsă oferă o soluție eficientă pentru conductele industriale unde supapele standard nu pot fi ușor accesibile. Prin extinderea tijei deasupra straturilor de izolație sau a instalațiilor subterane, aceste supape simplifică funcționarea, sporesc siguranța și reduc complexitatea întreținerii.

Cu structura lor compactă, controlul eficient al debitului și opțiunile de instalare flexibile, supapele fluture cu tijă extinsă continuă să joace un rol important în ingineria modernă a conductelor. Produse de înaltă calitate fabricate de companii precumZhongguancontribuie la asigurarea unei performanțe fiabile într-o gamă largă de medii industriale solicitante.

Dacă sunteți în căutarea unei soluții de încredere pentru conducte izolate, instalații subterane sau sisteme specializate de control al debitului, echipa noastră de ingineri este gata să vă asiste.Contactaţi-neastăzi pentru a afla mai multe despre soluțiile personalizate de supapă cu tijă extinsă și pentru a descoperi cum Zhongguan vă poate sprijini proiectul.
