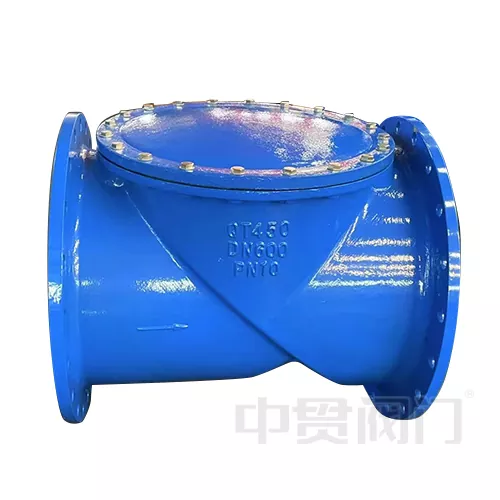

Supapă de reținere pivotantă cu design cu clapă antiretur

Swing Check cu design cu clapete antiretur este proiectat pentru sisteme cu debit mare (diametru DN50-DN1200, presiune PN16-PN40), canal de curgere cu orificiu complet (coeficient de curgere Cv: 0,2-0,5) echipat cu balamale auto-lubrifiante, poate manevra medii abrazive care conțin particule solide ≤5 mm și este potrivit pentru temperaturi cuprinse între -30℃ și -30⃄. Este disponibil în oțel inoxidabil 316L, oțel duplex. Designul fără arcuri extinde ciclul de întreținere la mai mult de 8 ani, iar performanța sa o depășește cu mult pe cea a supapelor de reținere tradiționale. Este potrivit pentru conductele petroliere, sistemele de condensare a centralelor electrice și scenariile cu medii corozive chimice

Proiectare structurală și principiu de funcționare

Supapa de reținere oscilantă cu design cu clapetă antiretur Proiectul structural și principiul de funcționare se pot împărți în principal în trei părți. La început, clapetă înclinată, supapă de reținere a clapetei antireturn, cu oțel inoxidabil sau oțel duplex, cu o grosime de 1/5 ~ 1/8 din diametrul țevii, iar suprafața poate fi placată cu crom dur. Este conectată la corpul supapei prin știftul balamalei de sus, unghiul de înclinare este de obicei de 5 ° ~ 15 °, iar presiunea de închidere și deschidere rapidă este utilizată pentru închiderea și deschiderea rapidă.

În continuare, este prezentat în canalul de curgere cu rezistență scăzută, deoarece are un design cu alezaj complet (alezaj complet), coeficientul de rezistență la curgere (valoarea Kv) este cu 40% ~ 60% mai mic decât cel al supapelor de reținere tradiționale de ridicare; De asemenea, unghiul de deschidere a clapetei atinge 75°~85°, reducând pierderea de presiune cauzată de turbulențe și este potrivit pentru scenarii de debit mari (cum ar fi conductele de apă DN1200).

Are diverse sisteme de etanșare, scaunul supapei de reținere basculante cu design antiretur poate fi selectat dintre EPDM, NBR sau garnituri dure metalice, iar nivelul de scurgere îndeplinește standardul API 598 Clasa IV; Când este închis, timpul de contact dintre clapetă și suprafața de etanșare este ≤0,2 secunde, ceea ce previne efectiv impactul cu ciocănirea. Când fluidul curge înainte, presiunea împinge discul supapei să se deschidă; când debitul revine la zero sau curge invers, discul supapei se închide automat din cauza propriei greutăți și a diferenței de presiune inversă.

Domenii tipice de aplicare:

1. Planta de apă

2. Prevenirea refluxului la evacuarea pompei pentru conductele de petrol brut;

3. Sistem de recuperare a condensului pentru centrale termice;

4. Controlul returului namolului la statiile de epurare;

5. Protecție de interceptare pentru mediile corozive (cum ar fi acidul sulfuric 50%) în fabricile chimice.
