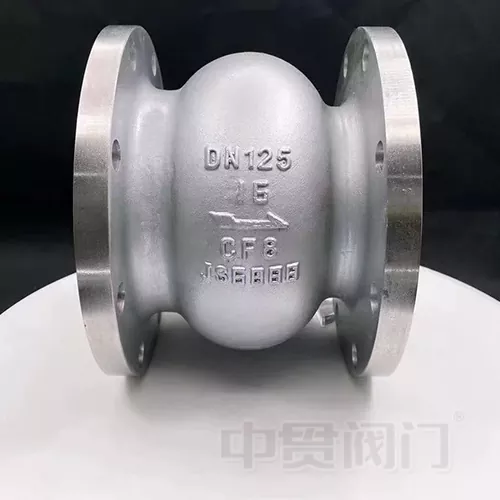

Supapă de reținere tip ridicare

Supapa de reținere de tip Lift este o supapă automată a cărei funcție principală este de a permite curgerea unidirecțională a mediului și de a preveni refluxul. Este utilizat pe scară largă în diverse sisteme de conducte industriale și municipale și este o componentă cheie pentru a asigura stabilitatea presiunii sistemului și siguranța echipamentului.Valva Zhongguan, un producător specializat în supape de 19 ani, produce supape de reținere de ridicare care respectă cu strictețe standardele internaționale. Folosind avantajele lanțului de aprovizionare din China, compania selectează materiale de înaltă calitate, potrivite pentru diferite condiții de operare, echilibrând raționalitatea structurală și ușurința în utilizare. Specificațiile personalizate sunt disponibile pentru a satisface nevoile specifice ale clienților.

Supapele noastre de reținere de ridicare utilizează o structură de disc de supapă care se mișcă vertical, eliminând designul redundant și optimizând aspectul căii de curgere. În comparație cu supapele de reținere tradiționale, acestea oferă un răspuns mai precis la deschidere și închidere, o performanță de etanșare mai stabilă și o pierdere mai mică de rezistență la curgere. Sunt potrivite pentru diverse medii, inclusiv apă, abur, ulei și fluide corozive, ceea ce le face una dintre cele mai rentabile supape de reținere de pe piață.

Principiul de funcționare a produsului

Supapa de reținere de tip ridicare a supapei Zhongguan funcționează pe baza efectului sinergic al presiunii fluidului și al structurii mecanice. Realizează controlul automat al deschiderii și închiderii fără forță manuală sau externă. Procesul specific este următorul:

1. Flux înainte: Când fluidul curge înainte de-a lungul conductei, presiunea fluidului învinge greutatea discului supapei și a forței arcului, împingând discul supapei vertical în sus, creând o cale de curgere lină între scaunul supapei și discul supapei, permițând fluidului să treacă fără probleme;

2. Oprire inversă: Când debitul mediu se oprește sau apare o tendință inversă de curgere, presiunea fluidului dispare. Sub acțiunea combinată a propriei greutăți și a forței de restabilire a arcului, discul supapei coboară rapid și vertical, potrivindu-se strâns pe scaunul supapei pentru a obține o etanșare și a preveni refluxul mediului.

3. Garanție de stabilitate: Designul asistat de arc accelerează viteza de închidere a discului de supapă, reduce ciocănirea de ari și evită uzura cauzată de coliziunile dintre discul de supapă și scaunul supapei, prelungind durata de viață a produsului și asigurând funcționarea stabilă pe termen lung a sistemului de conducte.

Caracteristicile de bază ale produsului

Prioritizează în mod constant condițiile reale de funcționare, încorporând mai multe tehnologii practice în proiectarea și producția supapelor noastre de reținere de tip Lift. Acest lucru are ca rezultat următoarele caracteristici de bază care le deosebesc de produsele similare obișnuite:

• Deschidere și închidere precisă: Structura de ridicare axială liniară asigură un răspuns rapid la deschidere și închidere, eliminând blocajele și întârzierile, eliminând efectiv loviturile de ariete și făcând-o potrivită pentru operațiuni frecvente de pornire și oprire a pompei;

• Etanșare fiabilă: Folosind o suprafață de etanșare din compozit metal-elastomer, performanța de etanșare este stabilă, cu control pe termen lung al scurgerilor sub 0,01 L/min·m și o rată de uzură mult mai mică decât supapele de reținere tradiționale;

• Rezistență scăzută la debit: designul optimizat al canalului de curgere reduce pierderea de rezistență în timpul curgerii mediului, cu pierderea de presiune care nu depășește 0,15 bar la debitul nominal, contribuind la conservarea energiei sistemului și la reducerea consumului;

• Întreținere convenabilă: Designul structural modular elimină nevoia de a dezasambla flanșele țevilor pentru întreținerea de rutină. Tehnicienii pot finaliza peste 90% din lucrările de întreținere prin portul superior de inspecție, scurtând semnificativ timpul de întreținere și reducând costurile de întreținere;

• Compatibilitate largă: Materialele și specificațiile pot fi personalizate pentru a se adapta la diferite condiții de presiune, temperatură și mediu, acoperind o varietate de diametre nominale de la DN15 la DN300 și cote de presiune de la 1,6 MPa la 4,0 MPa, satisfacând nevoile de achiziții din mai multe domenii.

Avantajele tehnice ale produsului

I. Avantajele Proiectării Structurale

Designul structural al supapei de reținere de tip lift, combinat cu 19 ani de experiență în industrie și feedback din diverse condiții de operare, a suferit o optimizare multidimensională, rezultând avantaje tehnice diferențiate:

Structură liniară de deschidere și închidere: Folosind un design de ridicare axială pentru discul supapei, în comparație cu supapele de reținere tradiționale, elimină efectiv loviturile de ariete. Verificarea experimentală arată că într-un sistem de conducte DN200, poate reduce fluctuațiile presiunii loviturii de berbec cu 62%, protejând conductele și echipamentele de daune prin impact;

Asamblare modulară: corpul supapei, discul supapei, arcul și alte componente adoptă un design modular, asigurând o precizie ridicată a asamblarii și o dezasamblare convenabilă. Acest lucru nu numai că facilitează testarea producției, dar oferă și comoditate pentru întreținerea ulterioară, reducând dificultatea de întreținere și costurile forței de muncă;

Optimizare ușoară: În același timp, asigurând rezistența structurală, designul grosimii peretelui corpului supapei a fost optimizat pentru a reduce greutatea produsului, facilitând transportul și instalarea, reducând în același timp presiunea de încărcare a conductei, făcându-l potrivit pentru scenarii speciale de instalare, cum ar fi altitudini mari și spații restrânse.

II. Avantajele selecției materialelor

Zhongguan Valve își valorifică lanțul de aprovizionare integrat în nordul și sudul Chinei pentru a selecta materiale adecvate în funcție de diferite condiții de funcționare, asigurând durabilitatea și adaptabilitatea supapelor de reținere de tip Lift. Aplicațiile specifice ale materialelor sunt următoarele:

Condiții obișnuite de funcționare: se utilizează fontă ductilă QT400-15 și oțel inoxidabil 2Cr13, oferind o rentabilitate ridicată, rezistență la coroziune și rezistență la uzură, potrivite pentru apă, abur și medii obișnuite de ulei.

Condiții de funcționare corozive: Se utilizează oțel inoxidabil ZG1Cr18Ni9Ti, care oferă o rezistență puternică la ionii de clorură, acid azotic și alte medii corozive, potrivite pentru desalinizarea apei de mare, conductele de coroziune chimică și alte scenarii.

Condiții de funcționare la temperatură înaltă și presiune înaltă: sunt utilizate materiale aliaje rezistente la temperaturi înalte, cu o rezistență la temperatură de până la 300 ℃ și o rezistență la presiune de până la 4,0 MPa, potrivite pentru sistemele de conducte de înaltă temperatură și presiune înaltă în centrale electrice, cazane și alte aplicații.

Toate materialele sunt supuse unor teste fizice și chimice riguroase pentru a asigura conformitatea cu standardele, garantarea calității produsului de la sursă, extinderea duratei de viață a produsului, reducerea frecvenței de înlocuire și reducerea costurilor de achiziție pe termen lung pentru clienți.

III. Avantajele procesului de fabricație

Avem două baze majore de producție în Tianjin și Wenzhou, echipate cu echipamente avansate de prelucrare și testare CNC. Folosim procese de producție standardizate pentru a asigura calitatea consecventă a fiecărei supape de reținere a tipului de ridicare:

Prelucrare de precizie: Componentele cheie, cum ar fi scaunele supapelor și discurile de supapă, sunt prelucrate cu precizie pe strunguri CNC, asigurând o precizie ridicată de prelucrare și o etanșare etanșă, reducând riscul de scurgere.

Testare strictă: am stabilit un sistem de testare cuprinzător, de la inspecția materiilor prime la sosire și verificări aleatorii în timpul producției până la testarea hidrostatică a produsului finit și testarea etanșeității la aer. Fiecare pas respectă standardele, iar produsele necalificate sunt strict interzise să părăsească fabrica.

Producție standardizată: Producem în conformitate cu standarde precum GB/T 12235-2022 și API 6D, asigurând compatibilitatea cu specificațiile internaționale principale. Acest lucru facilitează înlocuirea de către clienți a echipamentelor existente, reducând costurile de achiziție și înlocuire.

Scenarii de aplicare a produsului

Supapa de reținere de tip Lift Valve Zhongguan, cu adaptabilitatea lor largă, poate fi aplicată sistemelor de conducte în mai multe domenii, acoperind sectoarele industriale, municipale și de mediu. Scenariile specifice de aplicare sunt următoarele:

I. Sectorul Industrial

Industria petrochimică: Potrivit pentru conductele care transportă țiței, petrol rafinat și materii prime chimice, prevenind refluxul care ar putea deteriora echipamentele, materialele reziduale și să asigure siguranța producției;

Industria energetică: Folosit în apa de alimentare a cazanelor, apă de răcire și conducte de abur în sistemele de generare termică și hidroenergetică, împiedicând curgerea inversă a mediilor și asigurând funcționarea stabilă a unităților generatoare;

Industria metalurgică: Potrivit pentru conducte de tratare a apelor uzate metalurgice și a gazelor de ardere la temperatură înaltă, rezistentă la medii corozive și la anumite temperaturi, asigurând desfășurarea lină a proceselor metalurgice.

II. Sectorul Municipal și Servicii Publice

Tratarea apei: Folosit în conductele de alimentare cu apă și drenaj și conductele de dozare chimică a instalațiilor de apă și a stațiilor de tratare a apelor uzate pentru a preveni refluxul apei uzate și contaminarea apei curate, asigurând funcționarea stabilă a sistemului de tratare a apei.

Încălzire municipală: Adaptată la conductele de încălzire centralizată urbană pentru a preveni refluxul apei calde, asigurând o presiune de încălzire stabilă și îmbunătățind eficiența încălzirii.

Alimentarea cu apă și drenajul clădirilor: Folosit în sistemele de alimentare cu apă și în conductele de protecție împotriva incendiilor ale clădirilor înalte pentru a preveni returul mediilor cauzate de fluctuațiile presiunii conductei, asigurând apa din clădire și siguranța la incendiu.

III. Condiții speciale de funcționare

Desalinizarea apei de mare: Fabricat din oțel inoxidabil rezistent la coroziune, potrivit pentru conductele de transport cu apă de mare și apă desalinizată, rezistent la coroziune cu medii cu salinitate ridicată, asigurând un proces stabil de desalinizare.

Condiții de funcționare la temperatură joasă: produse adaptabile la temperatură joasă personalizate, potrivite pentru medii cu temperatură scăzută de -40℃ până la 0℃, utilizate în conductele de transport de fluide cu lanț rece și temperatură joasă, asigurând funcția normală de prevenire a refluxului.

Condiții de funcționare frecvente de pornire-oprire: Adaptat pentru sistemele de conducte cu pornire și oprire frecventă a pompei, cum ar fi sistemele de apă în circulație și sistemele de alimentare cu apă de urgență, cu răspuns rapid la deschidere și închidere, reducând impactul loviturilor de berbec.
