Conexiunea de tip wafer este o metodă de fixare a supapelor (în specialsupape fluture,supape de reținere, etc.) între flanșele țevilor folosind șuruburi lungi. Caracteristica sa definitorie este: supapa nu are flanse proprii integrale; în schimb, șuruburi lungi trec prin flanșele celor două țevi pentru a fixa supapa la mijloc.

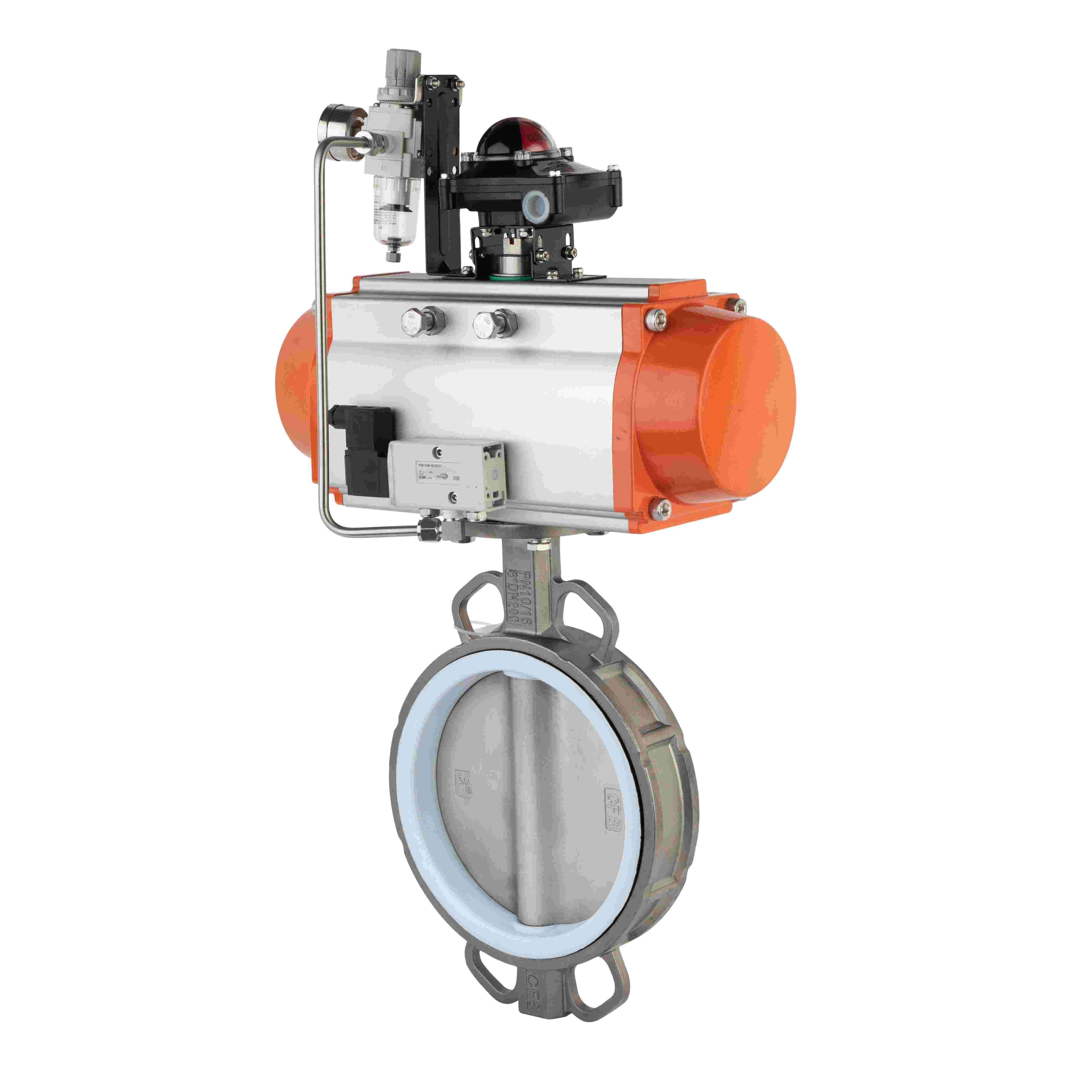

Supapă: Corpul supapei nu are găuri pentru șuruburi pentru flanșă, doar o față netedă de localizare. Exemple comune: supape fluture napolitane, supape de reținere pentru napolitană.
Șuruburi: De obicei, șuruburi cu șuruburi sau șuruburi, suficient de lungi pentru a trece prin găurile pentru șuruburi ale ambelor flanșe de țeavă.
Flanșe pentru țevi: Capetele țevii trebuie să fie echipate cu flanșe standard.
Nuci: Folosite pentru strângere.
Așezați robinetul wafer între flanșele celor două țevi.
Introduceți șuruburi lungi prin orificiile pentru șuruburi ale flanșei unei țevi → prin orificiile de calibrare din corpul supapei plachete → prin orificiile pentru șuruburi ale flanșei inverse a țevii.
Fixați piulițele la ambele capete. Pe măsură ce piulițele sunt strânse, cele două flanșe de țeavă sunt trase împreună.
Această forță de strângere etanșează supapa între flanșe, cu garnituri (sau etanșarea elastică încorporată a supapei) formând interfața de etanșare.
| Caracteristica |
Tip napolitană |
cu flanșă (tradițională) |
| Șuruburi |
Șuruburi lungi; același număr ca găurile pentru flanșă |
Două seturi de șuruburi/piulițe (unul pe flanșă) |
| Construcția supapei |
Ușoare, subțiri, compacte |
Grele, lungi, cu flanșe integrale |
| Instalare/Demontare |
Necesită deconectarea ambelor părți pentru a scoate supapa |
Poate scoate supapa deșurubând o flanșă |
| Cost |
Cost mai mic la supapă; flanșe de țeavă sunt încă necesare |
Cost mai mare supapă + flanșă |
| Greutate |
Aprinde; ideal pentru diametre mari |
Grele |
| Căi de scurgere |
Mai puține (două fețe de etanșare: de la supapă la flanșă pe fiecare parte) |
Mai multe (patru fețe: două garnituri de flanșă plus două flanșă la supapă) |
