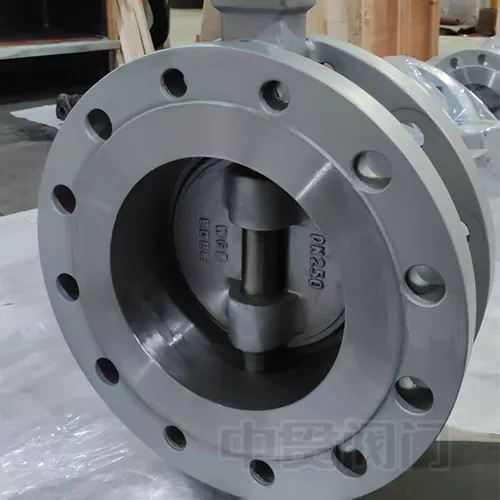

A Supapă de flutureeste o conductă utilizată frecvent pentru transmiterea lichidelor în aplicațiile industriale. Are o gamă largă de aplicații, cum ar fi în procesarea chimică, metalurgie, generatoare de gaze, gaze de cărbune, gaze naturale, gaze lichefiate petroliere și sisteme de aer cald/rece.
Principiul de lucru al unei supape de fluture implică reglarea fluxului de fluid mediu printr -o placă de fluturi. Placa de fluturi este poziționată vertical în conductă. Este în formă de disc și se rotește în jurul unei axe din corpul supapei. Prin funcționarea tulpinii supapei, unghiul de deviere a plăcii fluture poate fi reglat pentru a controla debitul mediului fluidului.
Există multe tipuri diferite deSupapă de flutureS, cum ar fi supapele de fluturi concentrice, supapele de fluturi cu un singur offset, supapele cu fluturi dublu-offset și valvele de fluturi tripla-offset. Caracteristica unei supape de fluture concentrice este aceea că axa tulpinii valvei, centrul plăcii de fluturi circulare și centrul de caroserie al valvei sunt toate în același punct. Acest tip de supapă de fluture are o structură simplă și este ușor de fabricat. Cu toate acestea, dezavantajul său este că placa de fluturi este în mod constant în frecare cu scaunul supapei, ceea ce duce la o uzură rapidă. Supapa de fluture cu un singur offset abordează această problemă. Se separă axa tulpinii supapei de centrul plăcii fluturelor, atenuând compresia dintre placa fluture și scaunul supapei. Prin compensarea centrului tulpinii de supapă atât din centrul fluturelui fluture, cât și din centrul de caroserie al valvei, obținem o supapă de fluture dublu-offset. Această structură reduce efectiv frecarea dintre placa de fluturi și scaunul supapei, minimizând uzura și extinderea semnificativă a duratei de viață a valvei. Cu toate acestea, supapele de fluturi cu o diferență dublă au, de asemenea, dezavantaje atunci când manipulează medii de lichid la temperaturi ridicate. Dacă se utilizează garnituri dure rezistente la temperaturi ridicate, mediul este predispus la scurgeri. Pe de altă parte, dacă se folosesc garnituri moi, acestea nu pot rezista la temperaturi ridicate. Pentru a rezolva această problemă, tripla-offsetSupapă de fluturea fost dezvoltat. A treia decalare separă axa suprafeței de etanșare a plăcii de fluturi conice de axa corpului valvei cilindrice, transformând secțiunea de etanșare a plăcii fluture de la circulară la eliptică. Acest lucru schimbă sigiliul pozițional inițial într -un sigiliu de cuplu, obținând sigilarea prin presiunea de contact a scaunului supapei.
